低周波の共振現象と、高周波の非線形現象を最適化する技術
超音波システム研究所は、
オリジナル超音波プロ－ブの製造技術を応用しています。
プローブの音響特性に基づいた、発振制御技術による
表面弾性波の非線形振動現象をコントロールする技術を開発し、
各種超音波の利用技術としてコンサルティング対応しています。
ポイントは、超音波素子表面の表面弾性波について
伝搬特性と利用目的に合わせた、超音波伝搬部の最適化（注）です。
注：
1）メガヘルツ超音波による、表面残留応力の緩和・均一化処理
2）シリコンコーティングによる伝搬状態の調整
3）取り付け状態に関する接触部の調整
そのために、
オリジナルプローブの超音波伝搬特性の動作確認
（音圧レベル、周波数範囲、非線形性、・・ダイナミック特性）による、
超音波伝搬状態に関するダイナミックな特性評価が重要です。
特に、複数の超音波プローブ（あるいは素子）による、
超音波の送受信について、
ダイナミックに変化する応答特性の測定・解析・評価が必要です。
関連メディア
このカタログについて
| ドキュメント名 | オリジナル超音波プロ－ブの発振（スイープ発振、パルス発振）システム |
|---|---|
| ドキュメント種別 | 事例紹介 |
| ファイルサイズ | 1.9Mb |
| 取り扱い企業 | 超音波システム研究所 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容
Page1

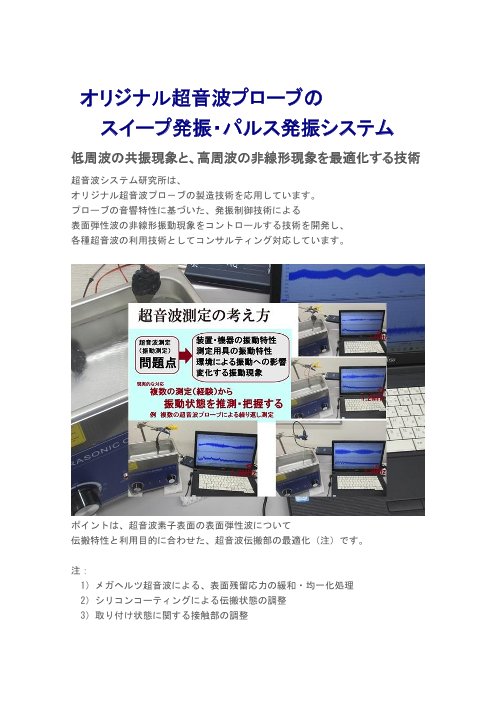

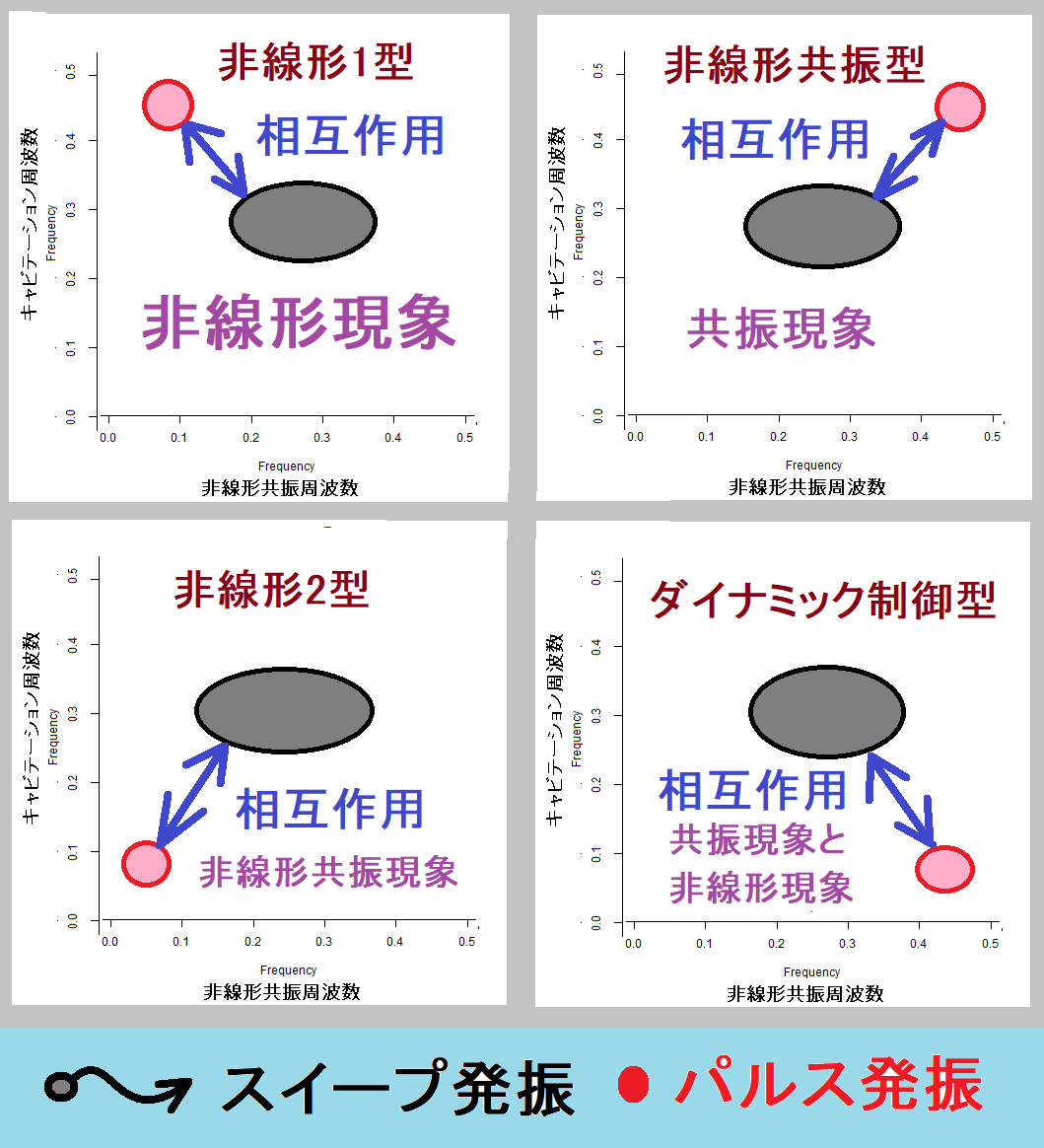

オリジナル超音波プローブの
スイープ発振・パルス発振システム
低周波の共振現象と、高周波の非線形現象を最適化する技術
超音波システム研究所は、
オリジナル超音波プロ－ブの製造技術を応用しています。
プローブの音響特性に基づいた、発振制御技術による
表面弾性波の非線形振動現象をコントロールする技術を開発し、
各種超音波の利用技術としてコンサルティング対応しています。
ポイントは、超音波素子表面の表面弾性波について
伝搬特性と利用目的に合わせた、超音波伝搬部の最適化（注）です。
注：
1）メガヘルツ超音波による、表面残留応力の緩和・均一化処理
2）シリコンコーティングによる伝搬状態の調整
3）取り付け状態に関する接触部の調整
Page2

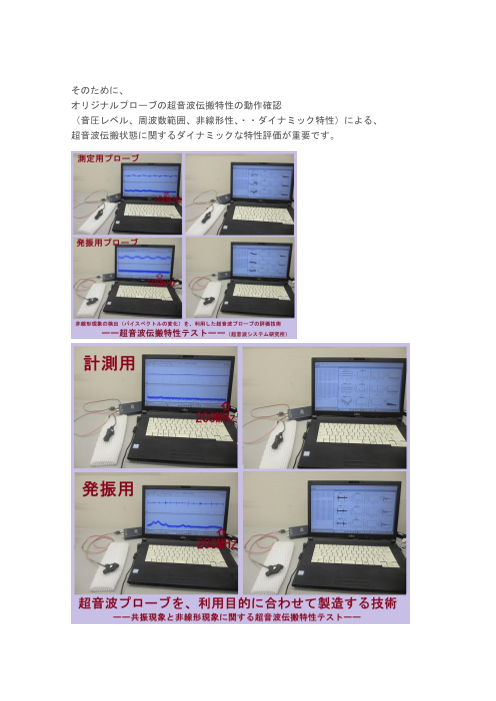

そのために、
オリジナルプローブの超音波伝搬特性の動作確認
（音圧レベル、周波数範囲、非線形性、・・ダイナミック特性）による、
超音波伝搬状態に関するダイナミックな特性評価が重要です。
Page3

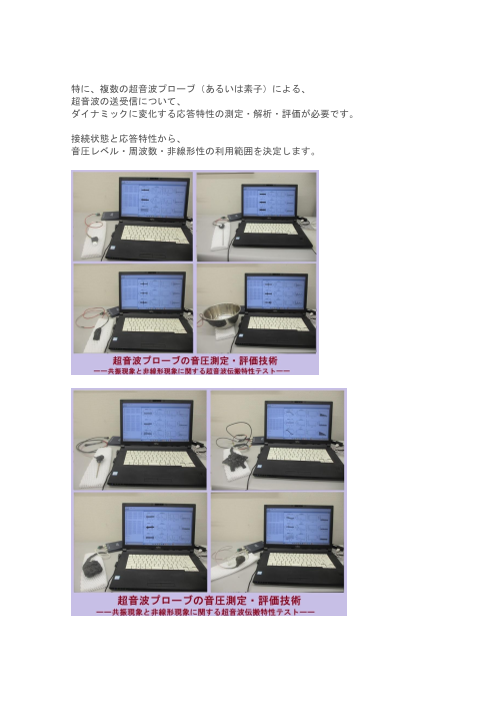

特に、複数の超音波プローブ（あるいは素子）による、
超音波の送受信について、
ダイナミックに変化する応答特性の測定・解析・評価が必要です。
接続状態と応答特性から、
音圧レベル・周波数・非線形性の利用範囲を決定します。
Page4
超音波プローブの伝搬特性
１）振動モードの検出（自己相関の変化）
２）非線形現象の検出（バイスペクトルの変化）
３）応答特性の検出（インパルス応答特性の解析）
４）相互作用の検出（パワー寄与率の解析）
注：解析には下記ツールを利用します
注：OML(Open Market License)
注：TIMSAC(TIMe Series Analysis and Control program)
注：「R」フリーな統計処理言語かつ環境
autcor：自己相関の解析関数 bispec：バイスペクトルの解析関数
mulmar：インパルス応答の解析関数 mulnos：パワー寄与率の解析関数
Page5
現状では、以下の範囲について対応可能となっています。
超音波プローブ：概略仕様
測定範囲 ０．０１Ｈｚ～２００ＭＨｚ
発振範囲 １．０ｋＨｚ～２５ＭＨｚ
伝搬範囲 ０．５ｋＨｚ～９００ＭＨｚ以上
材質 ステンレス、ＬＣＰ樹脂、シリコン、テフロン、ガラス・・・
発振機器 例 ファンクションジェネレータ
測定機器 例 オシロスコープ
各種対象（水槽、振動子、プローブ、治具、対象物・・・）について
基本的な超音波の音響特性（応答特性、伝搬特性）を確認することで、
利用目的に合わせた、超音波伝搬状態を、発振制御により実現します。
２種類以上の非線形共振型超音波発振制御プローブによる、
スイープ発振、パルス発振の発振条件の設定により
高い音圧レベルの共振現象と、
高調波の発生現象（１０次以上の非線形現象）による、
１００ＭＨｚ以上の高周波伝搬状態を、ダイナミック制御します。
