超音波発振制御システム（仕様書）ーーオリジナル超音波プローブによる超音波の発振制御システムーー

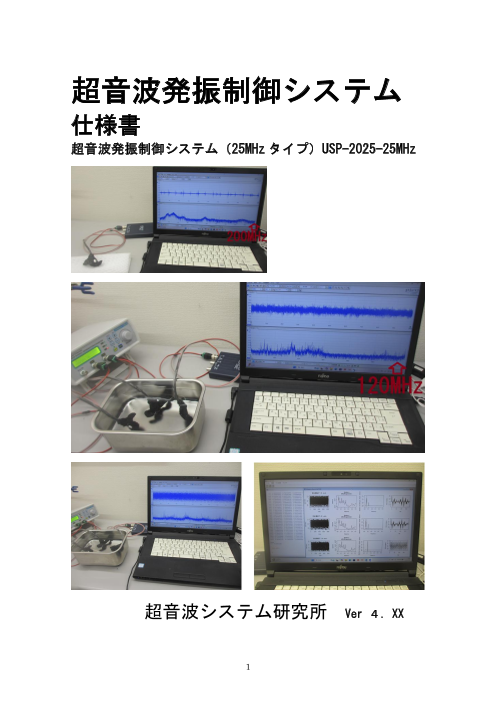

超音波発振制御システム 仕様書 超音波発振制御システム（25MHz タイプ）USP-2025-25MHz 超音波システム研究所 Ver ４．XX 1

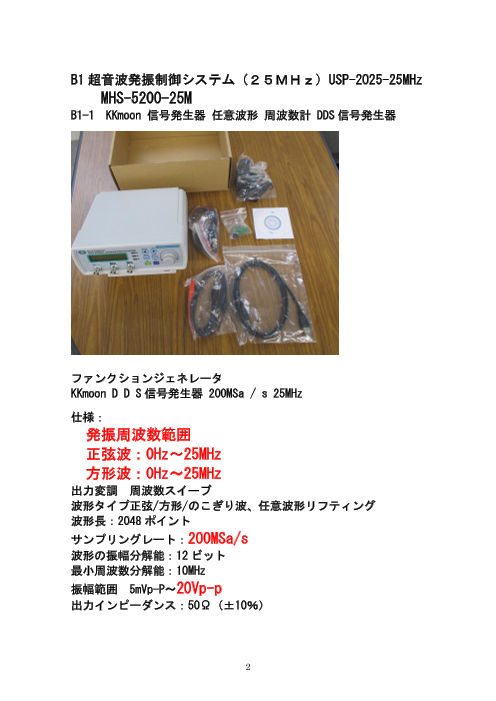

B1 超音波発振制御システム（２５ＭＨｚ）USP-2025-25MHz MHS-5200-25M B1-1 KKmoon 信号発生器 任意波形 周波数計 DDS信号発生器 ファンクションジェネレータ KKmoon D D S 信号発生器 200MSa / s 25MHz 仕様： 発振周波数範囲 正弦波：0Hz〜25MHz 方形波：0Hz〜25MHz 出力変調 周波数スイープ 波形タイプ正弦/方形/のこぎり波、任意波形リフティング 波形長：2048ポイント サンプリングレート：200MSa/s 波形の振幅分解能：12ビット 最小周波数分解能：10MHz 振幅範囲 5mVp-P〜20Vp-p 出力インピーダンス：50Ω（±10％） 2

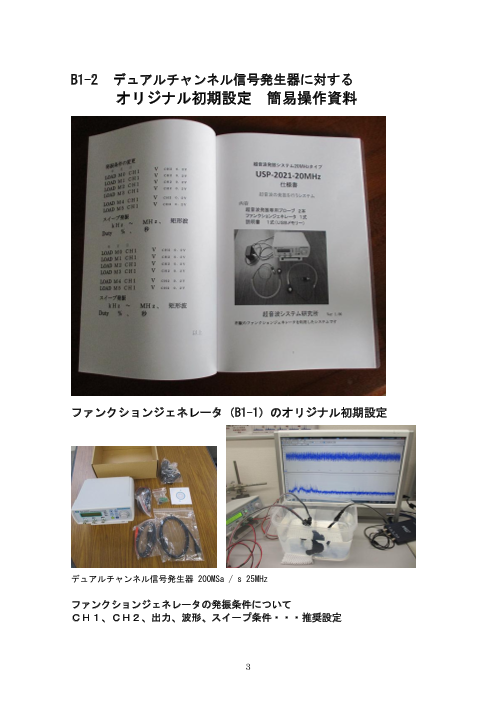

B1-2 デュアルチャンネル信号発生器に対する オリジナル初期設定 簡易操作資料 ファンクションジェネレータ（B1-1）のオリジナル初期設定 デュアルチャンネル信号発生器 200MSa / s 25MHz ファンクションジェネレータの発振条件について ＣＨ１、ＣＨ２、出力、波形、スイープ条件・・・推奨設定 3

ファンクションジェネレータ内部のオリジナルノウハウ設定 発振条件の設定（洗浄・加工・攪拌・・への推奨設定） 2025年＊＊月＊＊日 （初期設定は下記の通り Ｍ０－Ｍ５ に対して行っています Ｍ６－Ｍ９は未設定です、自由に設定・変更して下さい） Ｍ０－Ｍ２設定 ｃｈ１ 矩形波 ４７．１％(duty) １１．７ＭＨｚ 出力 １３．４Ｖ ｃｈ２ 矩形波 ４３．７％ (duty) １５．５ＭＨｚ 出力 １３．７Ｖ スイープ発振条件 矩形波 １１ＭＨｚ ～ １８ＭＨｚ、 ２秒 Ｍ３－Ｍ５設定 ｃｈ１ 矩形波 ４３．１％(duty) １３．１ＭＨｚ 出力 １２．４Ｖ ｃｈ２ 矩形波 ４６．９％ (duty) １６．３ＭＨｚ 出力 １２．７Ｖ スイープ発振条件 矩形波 ３ＭＨｚ ～ １４ＭＨｚ、 ２秒 条件を変更し、Ｍ６－Ｍ９に保存しながら利用して下さい 注：出力２０Ｖ以上になると、表示が暴走します （電源をＯＦＦにして、出力を下げてください 超音波の相互作用で設定以上の出力が発生します） 暴走時の表示例 4

B-3 超音波発振制御プローブ オリジナル超音波発振制御プローブ ６本 超音波発振制御プローブ 特別タイプ 品番 ３００Ａ０１：タイプＲ１ コード長さ １１００ｍｍ以上 先端部（圧電素子） ４０－８０ｍｍ 重量 ４５－７０ｇ 接続プラグ ＢＮＣ 最大出力 ２０Ｖ（推奨 １０－１５Ｖ） 最大発振周波数 ２５ＭＨｚ（推奨 ２３ＭＨｚ以下） 注：最大出力、最大発振周波数以下の範囲で使用してください 注意 １）プローブは、対象物あるいは治工具・・に、 洗濯バサミ程度の圧力で固定すると応力分布と伝搬効率が最適化します あるいは、添付写真のように自然放置（つるす、置く）してください （大きな負荷がかかると低周波の共振現象発生の原因になります） ２）プローブの先端部は振動の発生部です、取り扱いに注意してください ３）メガヘルツの超音波伝搬現象では、一部でも接触していれば十分です しっかりと強く固定しすぎると、低周波発生の原因になります 5

超音波プローブの取り付け事例 6

プローブ検査 合格 2025.**.** 7

超音波プローブのダイナミック特性テスト 8

アフターサービスについて ■保証期間 お求めの日から6ヶ月間とします。 特殊な使い方をされる場合は 保償期間内でも有償修理となることがあります。 ■保証期間中、修理を依頼されるとき 保証期間内でも次のような場合は、保証が適用されませんのでご了承ください。 ●注意事項を怠ったためによる損傷または故障 ●移動または保管管理面不備のために生じた損傷または故障 ●お客様による不当な修理や改造がされた場合の損傷または故障 ●火災・地震・浸水・その他天災などによる損傷または故障 ■保証期間経過後、修理を依頼されるとき 修理により製品の機能が維持できると判断された場合は、 ご希望により有償で修理いたします。 ■修理用性能部品の最低保有期間 修理用性能部品（機能維持のために必要な部品）は、最低３年間保有しています。 ■この保証について この保証は日本国内のみ有効です。 This Warranty is valid only in Japan. ■その他不明な点は 保証期間中の修理などアフターサービスについて、 不明な点は超音波システム研究所へお問い合わせ下さい。 ご連絡いただきたい内容 ・ご住所、ご氏名（会社名、職場）、電話番号（内線番号） ・製品名、型式（ＴＹＰＥ）、製品番号（Ｎｏ．）、ご購入日 ・故障または異常の内容（症状） 便利メモ・おぼえのため記入されると便利です。 ご購入店名 超音波システム研究所 超音波システム ご購入年月日 2025年＊月＊＊日 超音波発振システム USP-2025-25MHz 番号 日付 変更内容 Ｖｅｒ． 作成 １ 2020.05.03 新規発行 0.10 斉木 ２ 2020.05.25 実施例追加 1.00 斉木 ３ 2021.03.26 変更：最大発振周波数 25MHz 1.00 斉木 ４ 2021.08.21 Ａ社、Ｂ社、・・・販売対応 2.00 齋木 ５ 2021.10.22 正式品番設定 2.10 齋木 スイープ発振実施例追加 ＊ 2021.12.18～ 出荷先に合わせた写真変更 2．11～ 斉木 2022．6.10 ファンクションジェネレータ ３．００ 斉木 ２台セット ＊＊ 2022．8．10 個別対応開始 ４．１０～ 斉木 9

簡易操作説明書 超音波発振システム USP-2025-25MHz パワースイッチ ＯＮ 操作１：PgUp PgDn を押す 10

＊ＬＯＡＤ Ｍ０ 表示の場合は、カーソルが有効です ダイヤル操作で発振条件を選択してください ＬＯＡＤ Ｍ０ 表示の場合は、カーソルが無効です ＳＨＩＦＴ＋ＳＥＴを押して下さい 発振条件（スイープ発振条件も読み込まれます） 操作２：発振条件番号を入力して、ＯＫを押す 11

ＯＵＴが点灯しない場合 ＯＵＴが点灯していると、ＣＨ１、ＣＨ２の両方が出力しています スイープ発振操作 「PgUp PgDn」を何度か押して「ＳＷＥＥＰ」表示する ＳＨＩＦＴ＋ＯＫで、出力（ＯＵＴ）赤の LED 点灯 「ＯＫ」を押して「ＳＷＥＥＰ」発振開始 ＳＷＥＥＰ発振の詳細は「PgUp」を押すと各パラメータが表示されます Ｍ０－Ｍ２設定 ｃｈ１ 矩形波 ４７．１％(duty) １１．７ＭＨｚ 出力 １３．４Ｖ ｃｈ２ 矩形波 ４３．７％ (duty) １５．５ＭＨｚ 出力 １３．７Ｖ スイープ発振条件 矩形波 １１ＭＨｚ ～ １８ＭＨｚ、 ２秒 以上 12
