メガヘルツの超音波の発振制御が容易にできる 「超音波発振システム」
200MSa / s 25MHz 超音波発振制御システム
ファンクション・ジェネレータ
簡易操作手順書
超音波システム研究所は、
メガヘルツの超音波の発振制御が容易にできる
「超音波発振システム」を製造販売しています。
超音波プローブ：概略仕様
測定範囲 ０．０１Ｈｚ～２００ＭＨｚ
発振範囲 ０．５ｋＨｚ～２５ＭＨｚ
伝搬範囲 ０．５ｋＨｚ～９００ＭＨｚ以上（解析により確認評価）
材質 ステンレス、ＬＣＰ樹脂、シリコン、テフロン、ガラス・・・
発振機器 例 ファンクションジェネレータ
1）JDS6600-60M（60MHz 2ch 266MSa/s）
2）DG1022Z（25MHz 2ch 200MSa/s）
3）FY3224S（24MHz 2ch 250MSa/s）
4）MHS-5200A（25MHz 2ch 200MSa/s）
推奨設定例
ｃｈ１ 矩形波 ４７．１％(duty) ８．０ＭＨｚ
出力 １３．４Ｖ
ｃｈ２ 矩形波 ４３．７％ (duty) １１．０ＭＨｚ
出力 １３．７Ｖ
スイープ発振条件
矩形波 ３．５ＭＨｚ ～ １５ＭＨｚ、 ２秒
関連メディア
このカタログについて
| ドキュメント名 | 25MHz超音波発振制御システムー簡易操作手順書ーー |
|---|---|
| ドキュメント種別 | 事例紹介 |
| ファイルサイズ | 1.2Mb |
| 取り扱い企業 | 超音波システム研究所 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容
Page1

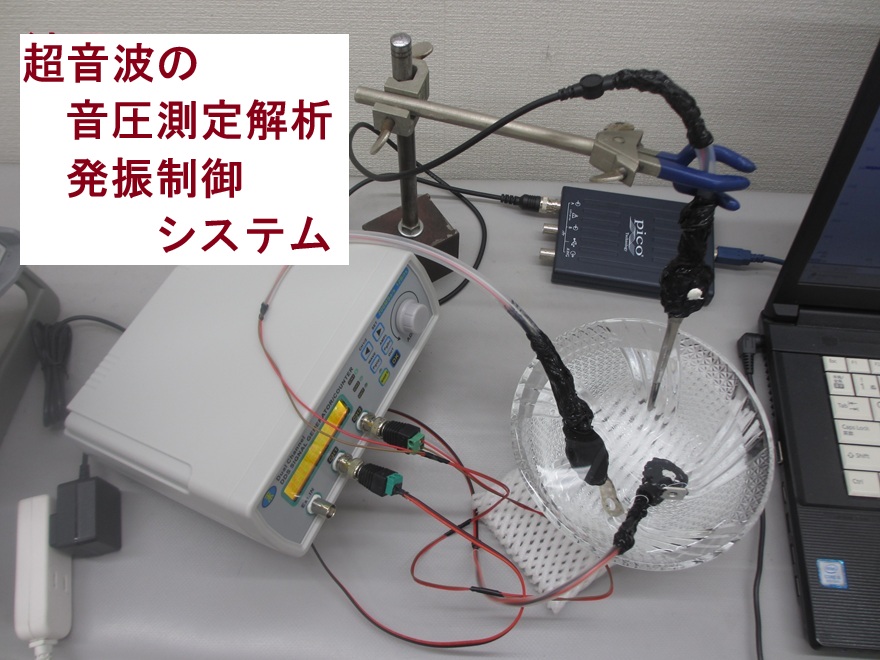

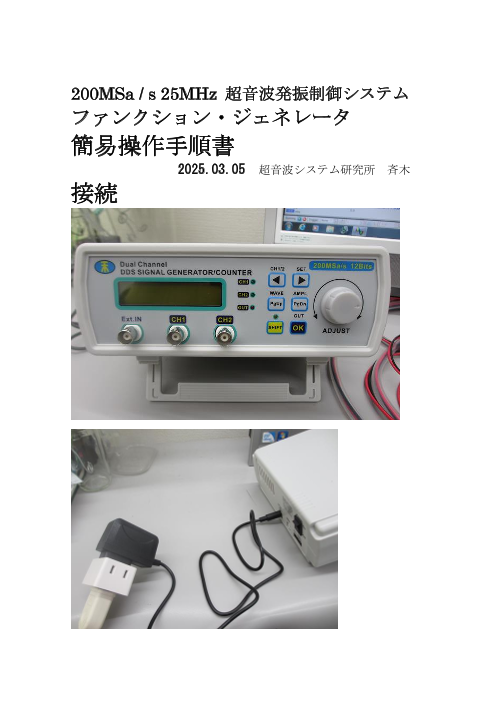

200MSa / s 25MHz 超音波発振制御システム
ファンクション・ジェネレータ
簡易操作手順書
2025.03.05 超音波システム研究所 斉木
接続
Page2

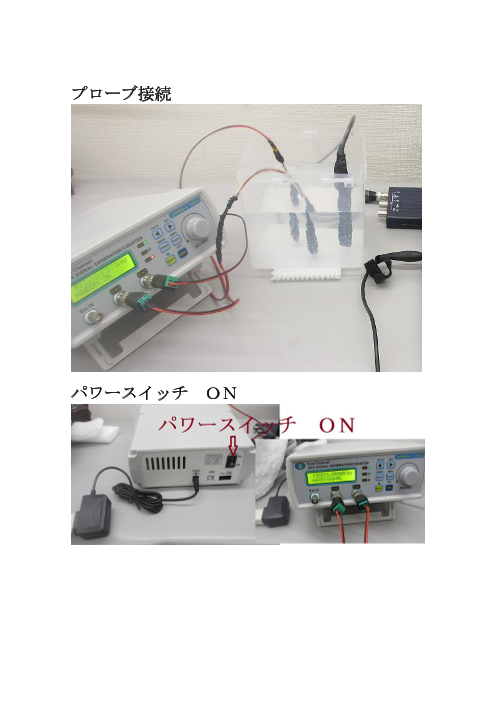

プローブ接続
パワースイッチ ＯＮ
Page3

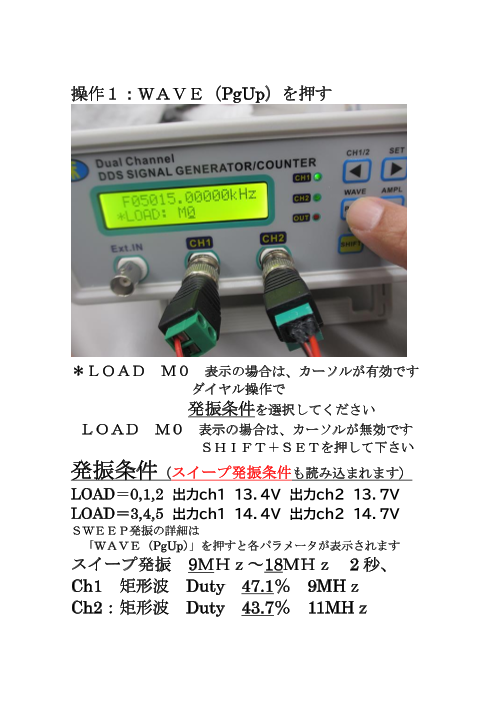

操作１：ＷＡＶＥ（PgUp）を押す
＊ＬＯＡＤ Ｍ０ 表示の場合は、カーソルが有効です
ダイヤル操作で
発振条件を選択してください
ＬＯＡＤ Ｍ０ 表示の場合は、カーソルが無効です
ＳＨＩＦＴ＋ＳＥＴを押して下さい
発振条件（スイープ発振条件も読み込まれます）
LOAD＝0,1,2 出力ｃｈ１ １３．4Ｖ 出力ｃｈ２ １３．7Ｖ
LOAD＝3,4,5 出力ｃｈ１ １4．4Ｖ 出力ｃｈ２ １4．7Ｖ
ＳＷＥＥＰ発振の詳細は
「ＷＡＶＥ（PgUp）」を押すと各パラメータが表示されます
スイープ発振 9ＭＨｚ～18ＭＨｚ 2秒、
Ch1 矩形波 Duty 47.1％ 9MHｚ
Ch2：矩形波 Duty 43.7％ 11MHｚ
Page4
操作２：
発振条件番号を入力して、ＯＫを押す
Page5
スイープ発振操作
「ＷＡＶＥ（ＰgUp）」を何度か押して「ＳＷＥＥＰ」表示する
ＳＨＩＦＴ＋ＣＨ１／２で、スイープ発振ＣＨ（チャンネル）選択
選択チャンネルに緑の LED点灯（上記例 ＣＨ１選択）
ＳＨＩＦＴ＋ＯＫで、出力（ＯＵＴ）赤の LED点灯
「ＯＫ」を押して「ＳＷＥＥＰ」発振開始
上記例 ＣＨ１ スイープ発振
ＣＨ２ パルス発振
Page8
超音波発振システム（２０ＭＨｚ）の製造販売
http://ultrasonic-labo.com/?p=1648
以上
