－－低周波の共振現象と、高周波の非線形現象を発振制御するシステム－－
超音波発振システム（20MHzタイプ）USP-2021-20MHz
B-1 KKmoon 信号発生器 １式
ファンクションジェネレータ 200MSa/s 25MHz
B-2 KKmoon 信号発生器に対する
オリジナル初期設定 簡易操作資料
B-3 超音波発振制御プローブ 2本
超音波プローブ：概略仕様
測定範囲 ０．０１Ｈｚ～２００ＭＨｚ
発振範囲 ０．５ｋＨｚ～２５ＭＨｚ
伝搬範囲 ０．５ｋＨｚ～９００ＭＨｚ以上（解析により確認評価）
材質 ステンレス、ＬＣＰ樹脂、シリコン、テフロン、ガラス・・・
発振機器 例 ファンクションジェネレータ
推奨設定例
ｃｈ１ 矩形波 ４７．１％(duty) ８．０ＭＨｚ
出力 １３．４Ｖ
ｃｈ２ 矩形波 ４３．７％ (duty) １１．０ＭＨｚ
出力 １３．７Ｖ
スイープ発振条件
矩形波 ３ＭＨｚ ～ １８ＭＨｚ、 ２秒
超音波の伝搬特性
１）振動モードの検出（自己相関の変化）
２）非線形現象の検出（バイスペクトルの変化）
３）応答特性の検出（インパルス応答の解析）
４）相互作用の検出（パワー寄与率の解析）
注：「R」フリーな統計処理言語かつ環境
autcor：自己相関の解析関数
bispec：バイスペクトルの解析関数
mulmar：インパルス応答の解析関数
mulnos：パワー寄与率の解析関数
関連メディア
このカタログについて
| ドキュメント名 | 超音波発振システムUSP-2021-20MHzｰ仕様書 |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 2.6Mb |
| 取り扱い企業 | 超音波システム研究所 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容
Page1

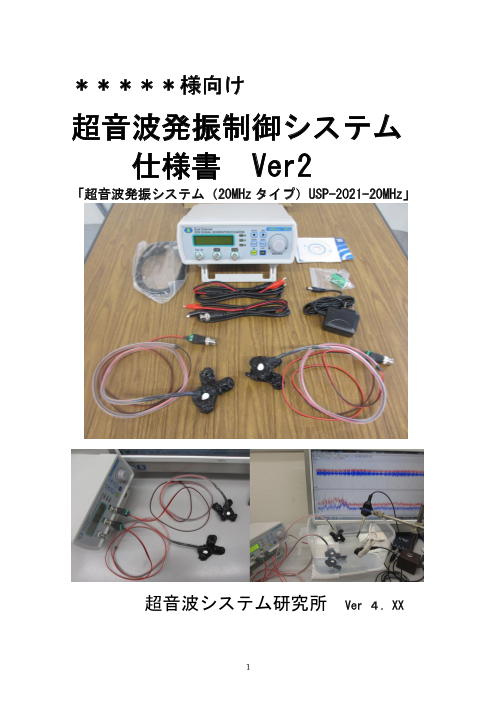

＊＊＊＊＊様向け
超音波発振制御システム
仕様書 Ver2
「超音波発振システム（20MHz タイプ）USP-2021-20MHz」
超音波システム研究所 Ver ４．XX
1
Page2

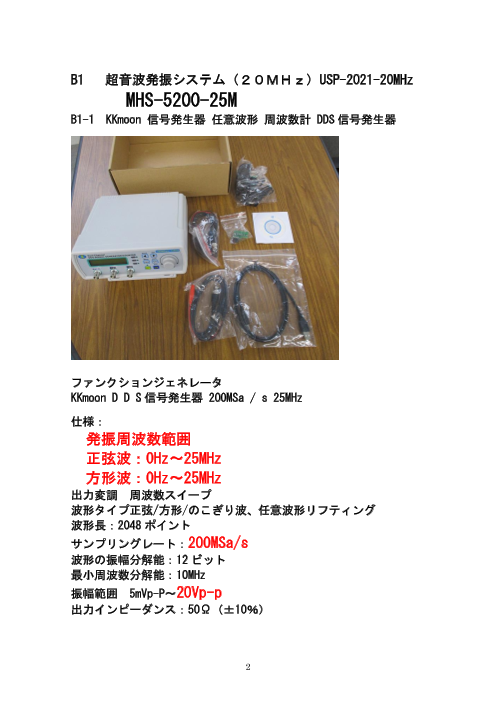

B1 超音波発振システム（２０ＭＨｚ）USP-2021-20MHz
MHS-5200-25M
B1-1 KKmoon 信号発生器 任意波形 周波数計 DDS信号発生器
ファンクションジェネレータ
KKmoon D D S 信号発生器 200MSa / s 25MHz
仕様：
発振周波数範囲
正弦波：0Hz〜25MHz
方形波：0Hz〜25MHz
出力変調 周波数スイープ
波形タイプ正弦/方形/のこぎり波、任意波形リフティング
波形長：2048ポイント
サンプリングレート：200MSa/s
波形の振幅分解能：12ビット
最小周波数分解能：10MHz
振幅範囲 5mVp-P〜20Vp-p
出力インピーダンス：50Ω（±10％）
2
Page3

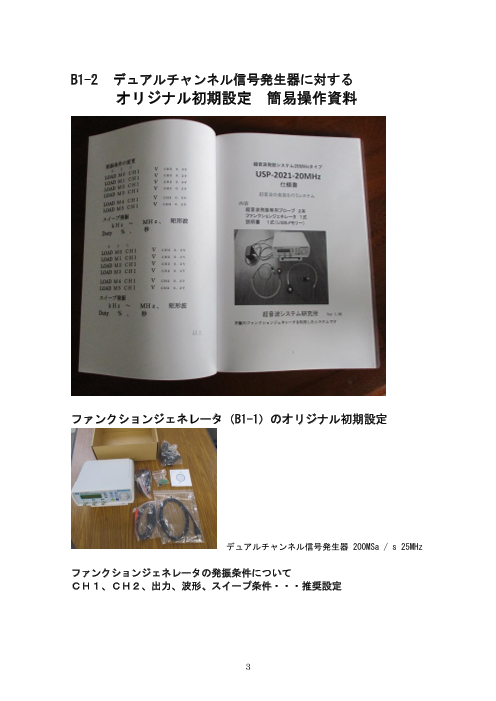

B1-2 デュアルチャンネル信号発生器に対する
オリジナル初期設定 簡易操作資料
ファンクションジェネレータ（B1-1）のオリジナル初期設定
デュアルチャンネル信号発生器 200MSa / s 25MHz
ファンクションジェネレータの発振条件について
ＣＨ１、ＣＨ２、出力、波形、スイープ条件・・・推奨設定
3
Page4
ファンクションジェネレータ内部のオリジナルノウハウ設定
発振条件の設定（洗浄・加工・攪拌・・への推奨設定）
2024年 3月 5 日
（初期設定は下記の通り Ｍ０－Ｍ５ に対して行っています
Ｍ６－Ｍ９は未設定です、自由に設定・変更して下さい）
Ｍ０－Ｍ２設定
ｃｈ１ 矩形波 ４７．１％(duty) ８．０ＭＨｚ
出力 １３．４Ｖ
ｃｈ２ 矩形波 ４３．７％ (duty) １１．０ＭＨｚ
出力 １３．７Ｖ
スイープ発振条件
矩形波 ３ＭＨｚ ～ １８ＭＨｚ、 ２秒
Ｍ３－Ｍ５設定
ｃｈ１ 矩形波 ４３．１％(duty) １３．０ＭＨｚ
出力 １２．４Ｖ
ｃｈ２ 矩形波 ４６．９％ (duty) １６．０ＭＨｚ
出力 １２．７Ｖ
スイープ発振条件
矩形波 ５００ｋＨｚ ～ １４ＭＨｚ、 ２秒
条件を変更し、Ｍ６－Ｍ９に保存しながら利用して下さい
注：出力２０Ｖ以上になると、表示が暴走します
（電源をＯＦＦにして、出力を下げてください
超音波の相互作用で設定以上の出力が発生します）
暴走時の表示例
4
Page5
B1-3 超音波発振制御プローブ
オリジナル超音波発振制御プローブ ２本
超音波発振制御プローブ UPP-2022
品番 ３００Ａ０１：タイプＲ１
コード長さ １２５０－１３００ｍｍ
先端部（圧電素子） ６０－９０ｍｍ
重量 ６０－８０ｇ 接続プラグ ＢＮＣ
最大出力 ２０Ｖ（推奨 １０－１５Ｖ）
最大発振周波数 ２５ＭＨｚ（推奨 ２３ＭＨｚ以下）
注：最大出力、最大発振周波数以下の範囲で使用してください
注意
プローブは、対象物あるいは治工具・・に、
洗濯バサミ程度の圧力で固定すると応力分布と伝搬効率が最適化します
あるいは、添付写真のように自然放置（つるす、置く）してください
（大きな負荷がかかると低周波の共振現象発生の原因になります）
注意
プローブの先端部は振動の発生部です、取り扱いに注意してください
注意
メガヘルツの超音波伝搬現象では、一部でも接触していれば十分です
しっかりと強く固定しすぎると、低周波発生の原因になります
5
Page6
超音波プローブの取り付け事例
6
Page7
参考写真
7
Page8
8
Page9
コンサルティング対応
超音波プローブのオーダーメード対応
9
Page10
10
Page11
11
Page12
12
Page13
以上
13
