――時間経過により変化する振動系の、超音波利用技術――
メガヘルツ超音波発振制御プローブの発振制御技術
――時間経過により変化する振動系の、超音波利用技術――
超音波システム研究所は、
メガヘルツの超音波発振制御プローブの開発製造技術を応用して、
「超音波の非線形現象をコントロールする技術」を開発しました。
超音波伝搬状態の測定・解析・評価技術に基づいた、
オリジナル非線形共振現象（注１）の制御による、
精密洗浄・加工・攪拌・検査・・への新しい応用技術です。
注１：オリジナル非線形共振現象
オリジナル発振制御により発生する高調波の発生を
共振現象により高い振幅に実現させたことで起こる
超音波振動の共振現象
このカタログについて
| ドキュメント名 | メガヘルツ超音波発振制御プローブの発振制御技術 |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 1.6Mb |
| 取り扱い企業 | 超音波システム研究所 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

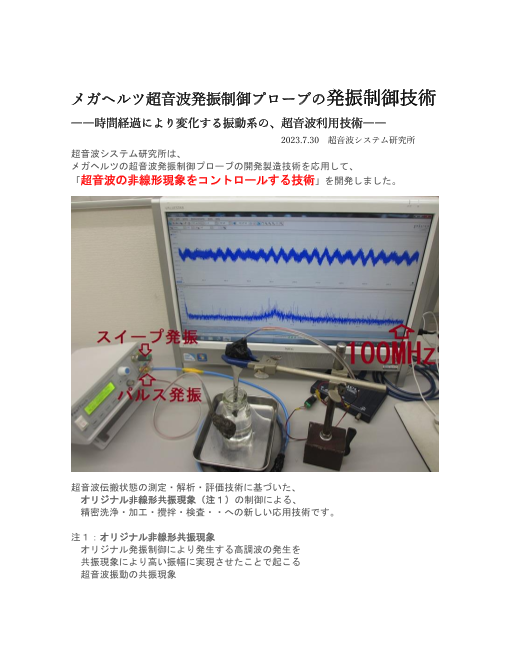

Page1
メガヘルツ超音波発振制御プローブの発振制御技術
――時間経過により変化する振動系の、超音波利用技術――
2023.7.30 超音波システム研究所
超音波システム研究所は、
メガヘルツの超音波発振制御プローブの開発製造技術を応用して、
「超音波の非線形現象をコントロールする技術」を開発しました。
超音波伝搬状態の測定・解析・評価技術に基づいた、
オリジナル非線形共振現象（注１）の制御による、
精密洗浄・加工・攪拌・検査・・への新しい応用技術です。
注１：オリジナル非線形共振現象
オリジナル発振制御により発生する高調波の発生を
共振現象により高い振幅に実現させたことで起こる
超音波振動の共振現象

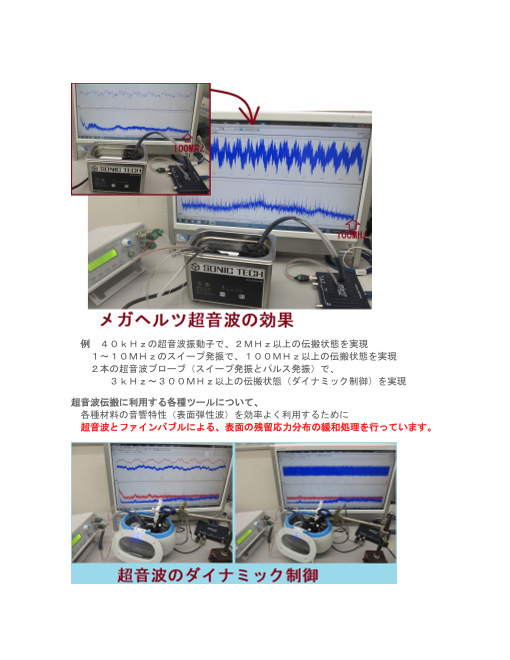

Page2
例 ４０ｋＨｚの超音波振動子で、２ＭＨｚ以上の伝搬状態を実現
１～１０ＭＨｚのスイープ発振で、１００ＭＨｚ以上の伝搬状態を実現
２本の超音波プローブ（スイープ発振とパルス発振）で、
３ｋＨｚ～３００ＭＨｚ以上の伝搬状態（ダイナミック制御）を実現
超音波伝搬に利用する各種ツールについて、
各種材料の音響特性（表面弾性波）を効率よく利用するために
超音波とファインバブルによる、表面の残留応力分布の緩和処理を行っています。

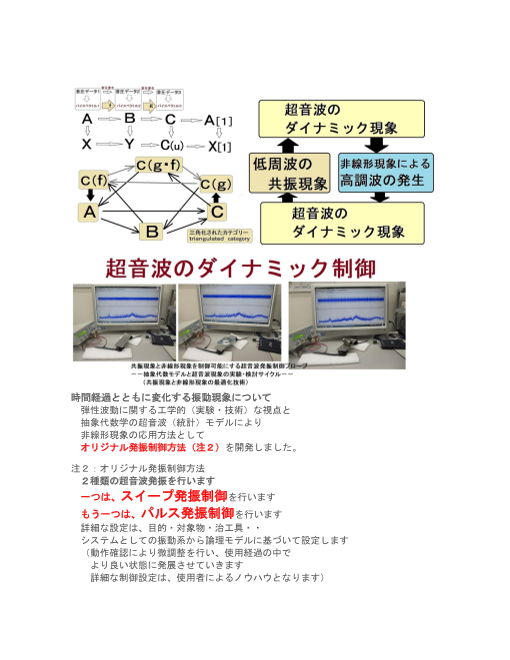

Page3
時間経過とともに変化する振動現象について
弾性波動に関する工学的（実験・技術）な視点と
抽象代数学の超音波（統計）モデルにより
非線形現象の応用方法として
オリジナル発振制御方法（注２）を開発しました。
注２：オリジナル発振制御方法
２種類の超音波発振を行います
一つは、スイープ発振制御を行います
もう一つは、パルス発振制御を行います
詳細な設定は、目的・対象物・治工具・・
システムとしての振動系から論理モデルに基づいて設定します
（動作確認により微調整を行い、使用経過の中で
より良い状態に発展させていきます
詳細な制御設定は、使用者によるノウハウとなります）
Page4
ポイントは
対象となる、装置・環境・・の振動状態の測定確認です
安定した振動モードがある場合は利用方法を検討します
不安定な振動モードの場合は影響（相互作用）の小さい発振条件を検討します
あるいは、装置・固定方法・・・の見直しによる対策を検討します
上記に基づいて
超音波素子表面の表面弾性波利用技術を採用します。
対象物の条件・・・により
超音波の伝搬特性を確認（注３）することで、
オリジナル非線形共振現象として
過渡超音応力波（注４）に対処することが重要です
注３：超音波の伝搬特性
非線形特性 応答特性 ゆらぎの特性 相互作用による影響
注４：過渡超音応力波
変化する系における、ダイナミック加振と応答特性の確認
時間経過による、減衰特性、相互作用の変化の確認
上記に基づいた、過渡超音応力波の解析評価
Page5
様々な分野への利用が可能になると考え
各種コンサルティングにおいて提案しています。
コンサルティング内容
１）超音波の非線形現象をコントロールする技術（原理）の説明
２）超音波の非線形現象をコントロールする具体的方法の説明
３）超音波の非線形現象をコントロールする技術の応用方法の説明
４）その他（具体的な装置への適用）
５）デモンストレーションによる説明
・・・・・
詳細に興味のある方は
超音波システム研究所にメールでお問い合わせください。
Page6
興味のある方はメールでお問い合わせ下さい
超音波システム研究所 メールアドレス info@ultrasonic-labo.com 以上
