超音波伝搬特性(音響特性)の分類に基づいた、超音波発振制御技術
超音波システム研究所は、
オリジナル超音波実験(発振制御に対応する対象物の超音波伝搬状態の測定解析)により、
以下の事項を確認し、様々な応用・コンサルティングに利用しています。
1)伝搬する音圧レベルは、対象の共振状態が主要因である
(共振現象は、対象の固有振動数の影響が大きいので、強度が重要になる)
2)伝搬する周波数は、対象の表面状態と端部が主要因である
(小さなバリ、キズ・・により高い周波数(高調波)の発生が起きるが
低周波の共振現象で高調波は減衰する)
3) 最も重要な事項は、
対象の構造と超音波素子の接触状態による、
伝搬する超音波のダイナミックな変化である
(単純な構造による単純な接触状態では共振現象による振動モードの変化が発生し、
複雑な構造による点接触の状態では、非線形現象による高調波の変化が発生する。
しかし、均一な構造と安定した接触状態の実現は難しいため、構造と接触状態が
複雑な各部分の相互作用により、複雑な振動モードの変化が起きる
従って、変化を測定し、各作用を解析評価することが重要になる)
さらに、解析結果に基づいた超音波制御により目的の伝搬状態に改善する
このカタログについて
ドキュメント名 | 超音波の伝搬現象について Ver3 |
---|---|
ドキュメント種別 | 製品カタログ |
ファイルサイズ | 3.9Mb |
取り扱い企業 | 超音波システム研究所 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容
Page1

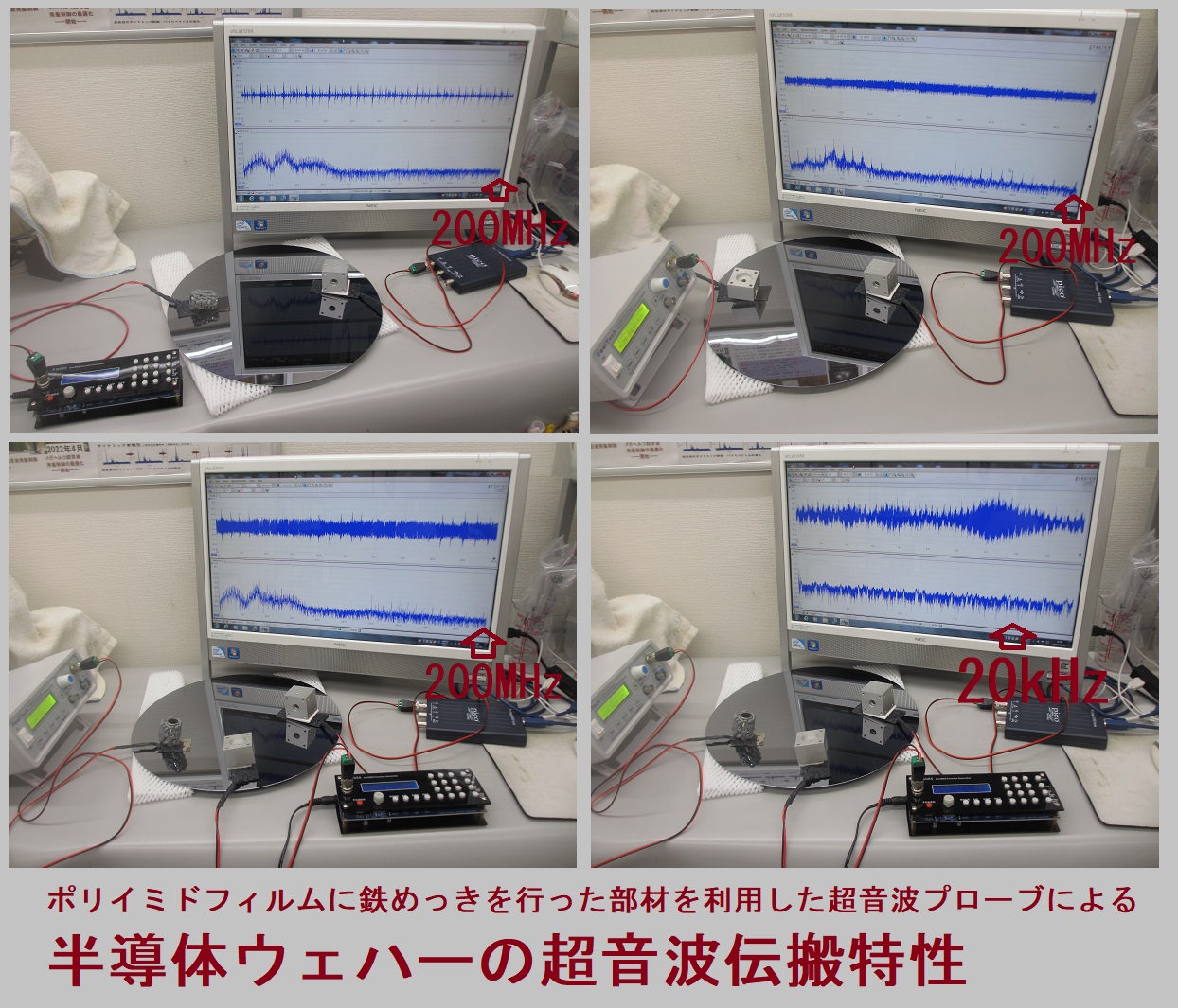

超音波の伝搬現象について Ver3
2023.11.23 超音波システム研究所
超音波システム研究所は、
オリジナル超音波実験(発振制御に対応する対象物の超音波伝搬状態の測定解析)により、
以下の事項を確認し、様々な応用・コンサルティングに利用しています。
1) 伝搬する音圧レベルは、対象の共振状態が主要因である
(共振現象は、対象の固有振動数の影響が大きいので、強度が重要になる)
2) 伝搬する周波数は、対象の表面状態と端部が主要因である
(小さなバリ、キズ・・により高い周波数(高調波)の発生が起きるが
低周波の共振現象で高調波は減衰する)
3) 最も重要な事項は、
対象の構造と超音波素子の接触状態による、
伝搬する超音波のダイナミックな変化である
(単純な構造による単純な接触状態では共振現象による振動モードの変化が発生し、
複雑な構造による点接触の状態では、非線形現象による高調波の変化が発生する。
しかし、均一な構造と安定した接触状態の実現は難しいため、構造と接触状態が
複雑な各部分の相互作用により、複雑な振動モードの変化が起きる
従って、変化を測定し、各作用を解析評価することが重要になる)
さらに、解析結果に基づいた超音波制御により目的の伝搬状態に改善する
Page2

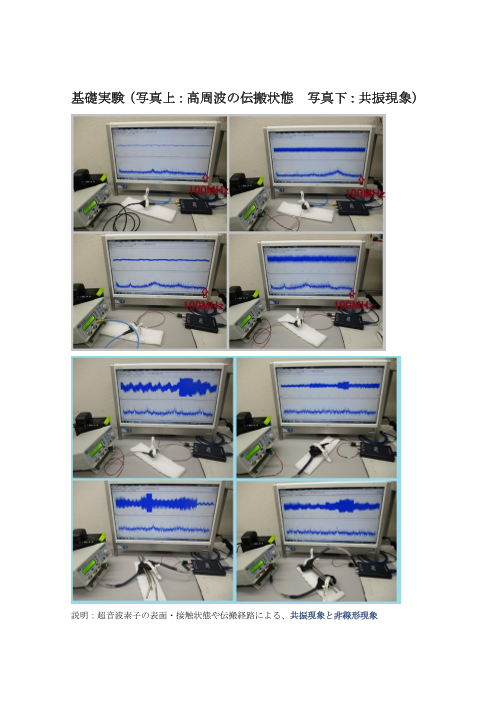

基礎実験(写真上:高周波の伝搬状態 写真下:共振現象)
説明:超音波素子の表面・接触状態や伝搬経路による、共振現象と非線形現象
Page3

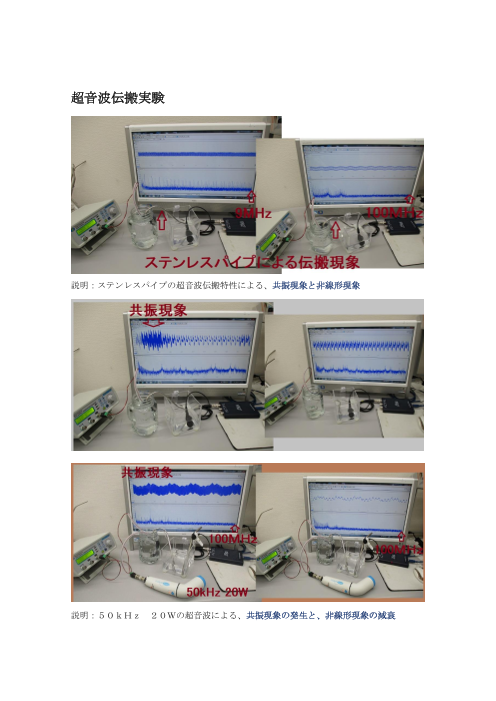

超音波伝搬実験
