－－パルス発振とスイープ発振の組み合わせ技術－－
超音波システム研究所は、
各種装置・システムの振動状態について
測定解析に基づいた、
パルス発振とスイープ発振の組み合わせによる
利用目的に合わせた、
超音波の伝搬状態を最適化する発振制御方法を開発しました。
具体的には、
０．１Ｈｚ～３００ＭＨｚの超音波伝搬状態を
目的（洗浄、加工、攪拌、溶接、めっき・・）に合せて、
ダイナミック制御する
（低周波の共振現象と、高周波の非線形現象を最適化する）技術となります。
各種対象（装置、システム、水槽、振動子、プローブ、治具、対象物・・・）について
基本的な音響特性（応答特性、伝搬特性、相互作用・・）を解析確認することで、
目的の超音波伝搬状態を実現する、発振制御が可能になります。
このカタログについて
| ドキュメント名 | 低周波の共振現象と、高周波の非線形現象をコントロールする技術 |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 4.8Mb |
| 取り扱い企業 | 超音波システム研究所 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容
Page1

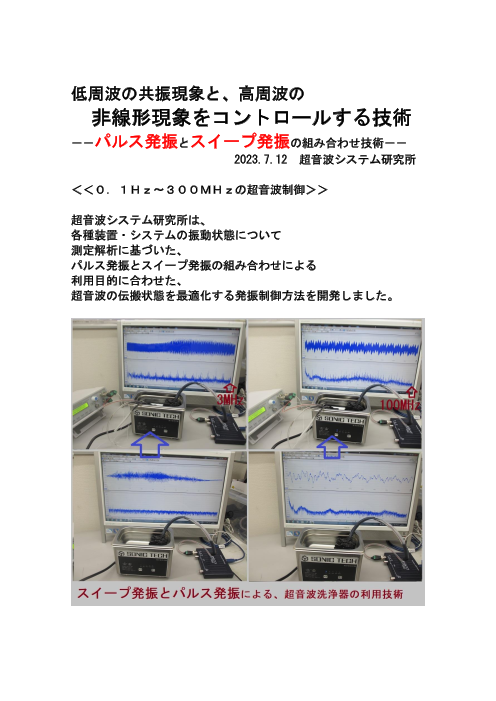

低周波の共振現象と、高周波の
非線形現象をコントロールする技術
－－パルス発振とスイープ発振の組み合わせ技術－－
2023.7.12 超音波システム研究所
＜＜０．１Ｈｚ～３００ＭＨｚの超音波制御＞＞
超音波システム研究所は、
各種装置・システムの振動状態について
測定解析に基づいた、
パルス発振とスイープ発振の組み合わせによる
利用目的に合わせた、
超音波の伝搬状態を最適化する発振制御方法を開発しました。
Page2

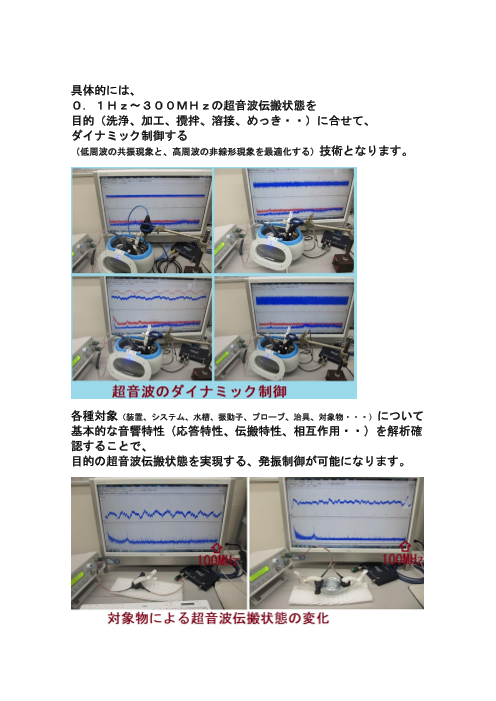

具体的には、
０．１Ｈｚ～３００ＭＨｚの超音波伝搬状態を
目的（洗浄、加工、攪拌、溶接、めっき・・）に合せて、
ダイナミック制御する
（低周波の共振現象と、高周波の非線形現象を最適化する）技術となります。
各種対象（装置、システム、水槽、振動子、プローブ、治具、対象物・・・）について
基本的な音響特性（応答特性、伝搬特性、相互作用・・）を解析確
認することで、
目的の超音波伝搬状態を実現する、発振制御が可能になります。
Page3

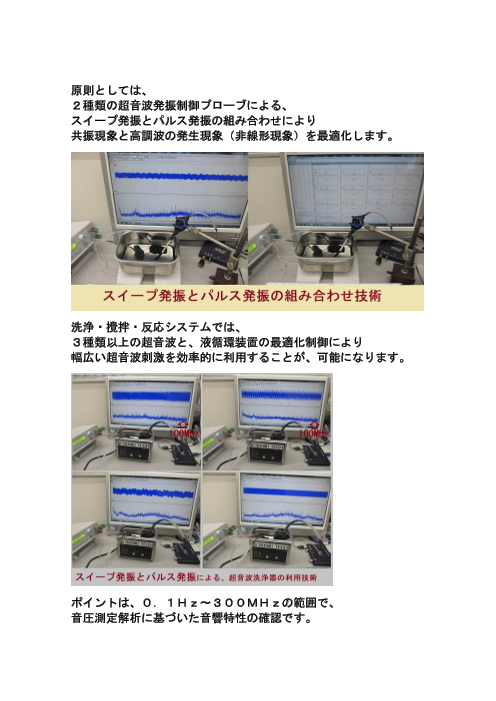

原則としては、
２種類の超音波発振制御プローブによる、
スイープ発振とパルス発振の組み合わせにより
共振現象と高調波の発生現象（非線形現象）を最適化します。
洗浄・攪拌・反応システムでは、
３種類以上の超音波と、液循環装置の最適化制御により
幅広い超音波刺激を効率的に利用することが、可能になります。
ポイントは、０．１Ｈｚ～３００ＭＨｚの範囲で、
音圧測定解析に基づいた音響特性の確認です。
Page6
メガヘルツ超音波の効果（超音波洗浄機の改善）
－－音響流の非線形現象－－ ver2.0
２０２３．６．１３ 超音システム研究所 斉木
超音波発振条件（実験用 量産対応の場合最適化を行います）
超音波 1 ４０kHz ３００Ｗ 出力３０％
タイマー制御 ＯＮ：３０秒 ＯＦＦ：１７秒
＜超音波発振制御プローブの発振＞
超音波２
Ｃｈ１ 矩形波 スイープ発振 ３－２０ＭＨｚ
Ｃｈ２ 矩形波 パルス発振 ８．７ＭＨｚ
ポンプ（脱気ファインバブル発生液循環装置）タイマー制御
ＯＮ：６７秒 ＯＦＦ：１６秒
Page7
メガヘルツ超音波の効果（音圧データの解析結果）
＜ポンプ運転 超音波１，２ ＯＦＦ＞
グラフ上：電圧～時間（０－５０ｍ秒）
グラフ下：パワー～周波数（０－５００ｋＨｚ）
グラフ青：洗浄液の音圧 グラフ赤：対象物の表面音圧
自己相関：最大Ｌａｇ １５０
バイスペクトル：最大周波数 ５００ｋＨｚ（グラフ ０．５）
パワースペクトル：最大周波数 ５００ｋＨｚ（グラフ ０．５）
Page8
＜ポンプ運転 超音波１ ＯＮ，超音波２ ＯＦＦ＞
グラフ上：電圧～時間（０－２００μ秒）
グラフ下：パワー～周波数（０－１２５ＭＨｚ）
グラフ青：洗浄液の音圧 グラフ赤：対象物の表面音圧
自己相関：最大Ｌａｇ １５０
バイスペクトル：最大周波数 １２５ＭＨｚ（グラフ ０．５）
パワースペクトル：最大周波数 １２５ＭＨｚ（グラフ ０．５）
Page9
＜ポンプ運転 超音波１ ＯＮ，超音波２ ＯＦＦ＞
グラフ上：電圧～時間（０－２００μ秒）
グラフ下：パワー～周波数（０－１２５ＭＨｚ）
グラフ青：洗浄液の音圧 グラフ赤：対象物の表面音圧
自己相関：最大Ｌａｇ １５０
バイスペクトル：最大周波数 １２５ＭＨｚ（グラフ ０．５）
パワースペクトル：最大周波数 １２５ＭＨｚ（グラフ ０．５）
Page10
＜ポンプ運転 超音波１ ＯＮ，超音波２ ＯＮ＞
グラフ上：電圧～時間（０－２００μ秒）
グラフ下：パワー～周波数（０－１２５ＭＨｚ）
グラフ青：洗浄液の音圧 グラフ赤：対象物の表面音圧
自己相関：最大Ｌａｇ １５０
バイスペクトル：最大周波数 １２５ＭＨｚ（グラフ ０．５）
パワースペクトル：最大周波数 １２５ＭＨｚ（グラフ ０．５）
Page11
＜ポンプ運転 超音波１ ＯＮ，超音波２ ＯＮ＞
グラフ上：電圧～時間（０－２００μ秒）
グラフ下：パワー～周波数（０－１２５ＭＨｚ）
グラフ青：洗浄液の音圧 グラフ赤：対象物の表面音圧
自己相関：最大Ｌａｇ １５０
バイスペクトル：最大周波数 １２５ＭＨｚ（グラフ ０．５）
パワースペクトル：最大周波数 １２５ＭＨｚ（グラフ ０．５）
Page12
＜超音波の音圧測定・解析システム＞
超音波プローブ
測定範囲 ０．０１Ｈｚ～１００ＭＨｚ
発振範囲 ０．１ｋＨｚ～２５ＭＨｚ（伝搬周波数範囲 １ｋＨｚ～３００ＭＨｚ）
Page13
参考
複数の異なる「超音波振動子」を同時に照射するシステム
http://ultrasonic-labo.com/?p=1224
３種類の異なる周波数の「超音波振動子」を利用する技術
http://ultrasonic-labo.com/?p=3815
２種類の異なる「超音波振動子」を同時に照射するシステム
http://ultrasonic-labo.com/?p=2450
脱気マイクロバブル発生液循環装置
http://ultrasonic-labo.com/?p=14443
「脱気・マイクロバブル発生装置」を利用した超音波システム
http://ultrasonic-labo.com/?p=1996
超音波洗浄器による＜メガヘルツの超音波洗浄＞技術
http://ultrasonic-labo.com/?p=1879
Page14
オリジナル超音波プローブ
http://ultrasonic-labo.com/?p=8163
超音波プローブによる非線形伝搬制御技術
http://ultrasonic-labo.com/?p=9798
超音波プローブ（発振型、測定型、共振型、非線形型）の製造技術
http://ultrasonic-labo.com/?p=1566
メガヘルツの超音波発振制御プローブ
http://ultrasonic-labo.com/?p=14570
超音波プローブ
http://ultrasonic-labo.com/?p=11267
超音波プローブ(音圧測定・非線形振動解析）
http://ultrasonic-labo.com/?p=1263
超音波プローブによる＜メガヘルツの超音波発振制御＞技術
http://ultrasonic-labo.com/?p=1811
Page15
超音波の音圧測定・解析システムと超音波発振制御システム
http://ultrasonic-labo.com/?p=1546
超音波発振システム（１ＭＨｚ、２０ＭＨｚ）
http://ultrasonic-labo.com/?p=18817
超音波システム（音圧測定解析、発振制御）
http://ultrasonic-labo.com/?p=19422
超音波の非線形現象を評価する技術
http://ultrasonic-labo.com/?p=13919
超音波加湿器（１．７ＭＨｚ １５Ｗ）の利用技術
http://ultrasonic-labo.com/?p=1323
超音波とファインバブルを利用した「めっき処理」技術
http://ultrasonic-labo.com/?p=18093
Page19
2023．7．12 追加
Page20
以上
