超音波システム（音圧測定解析、発振制御）カタログ20230708

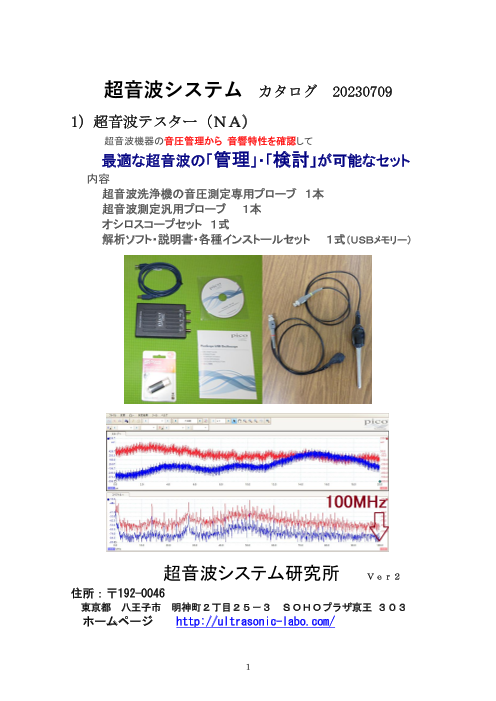

超音波システム カタログ 20230709 1）超音波テスター（ＮＡ） 超音波機器の音圧管理から 音響特性を確認して 最適な超音波の「管理」・「検討」が可能なセット 内容 超音波洗浄機の音圧測定専用プローブ １本 超音波測定汎用プローブ １本 オシロスコープセット １式 解析ソフト・説明書・各種インストールセット １式（ＵＳＢメモリー） 超音波システム研究所 Ｖｅｒ２ 住所：〒192-0046 東京都 八王子市 明神町２丁目２５－３ ＳＯＨＯプラザ京王 ３０３ ホームページ http://ultrasonic-labo.com/ 1

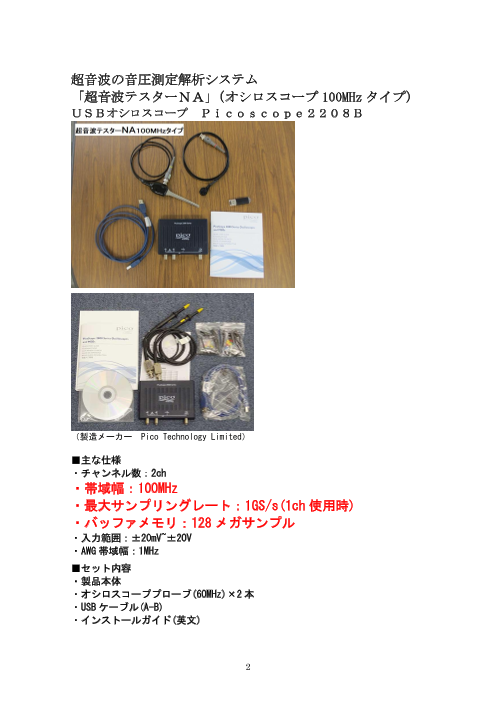

超音波の音圧測定解析システム 「超音波テスターＮＡ」（オシロスコープ 100MHzタイプ） ＵＳＢオシロスコープ Ｐｉｃｏｓｃｏｐｅ２２０８Ｂ （製造メーカー Pico Technology Limited） ■主な仕様 ・チャンネル数：2ch ・帯域幅：100MHz ・最大サンプリングレート：1GS/s(1ch 使用時) ・バッファメモリ：128 メガサンプル ・入力範囲：±20mV~±20V ・AWG 帯域幅：1MHz ■セット内容 ・製品本体 ・オシロスコーププローブ(60MHz)×2 本 ・USB ケーブル(A-B) ・インストールガイド(英文) 2

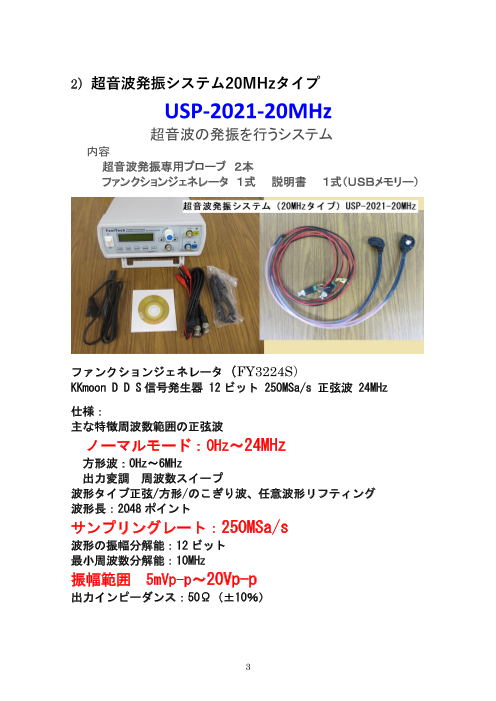

2）超音波発振システム20MHzタイプ USP-2021-20MHz 超音波の発振を行うシステム 内容 超音波発振専用プローブ ２本 ファンクションジェネレータ １式 説明書 １式（ＵＳＢメモリー） ファンクションジェネレータ（FY3224S） KKmoon D D S 信号発生器 12 ビット 250MSa/s 正弦波 24MHz 仕様： 主な特徴周波数範囲の正弦波 ノーマルモード：0Hz〜24MHz 方形波：0Hz〜6MHz 出力変調 周波数スイープ 波形タイプ正弦/方形/のこぎり波、任意波形リフティング 波形長：2048 ポイント サンプリングレート：250MSa/s 波形の振幅分解能：12 ビット 最小周波数分解能：10MHz 振幅範囲 5mVp-p〜20Vp-p 出力インピーダンス：50Ω（±10％） 3

３）オリジナル超音波発振制御プローブ（推奨タイプ ２本セット） 超音波発振プローブ UPP-2023 品番 ３００Ａ３０：タイプＳ１ コード長さ ５００－２０００ｍｍ 先端部（圧電素子） 直径４０－８０ｍｍ 重量 ４０－７０ｇ 接続プラグ ＢＮＣ 最大出力 ２０Ｖ（推奨 １０－１５Ｖ） 最大発振周波数 ２４ＭＨｚ（推奨 ２０ＭＨｚ以下） 注：最大出力、最大発振周波数以下の範囲で使用してください 注意 プローブの先端部（超音波発生部分）を水槽内の液に入れる場合 プローブは、対象物あるいは治工具・・に、 洗濯バサミの圧力程度で固定すると応力分布と伝搬効率が最適化します あるいは、下記写真のように自然放置（つるす、置く）してください （大きな負荷がかかると低周波の共振現象発生の原因になります ） 注意：プローブの先端部は振動の発生部です、取り扱いに注意してください 4

４）超音波プローブのカスタム対応 利用目的に合わせたプローブを開発・製造・販売します 5

５）振動測定解析システムのカスタム対応 6

６）超音波発振制御システムのカスタム対応 プローブ１，３ スイープ発振 プローブ２ パルス発振 7
