Page1

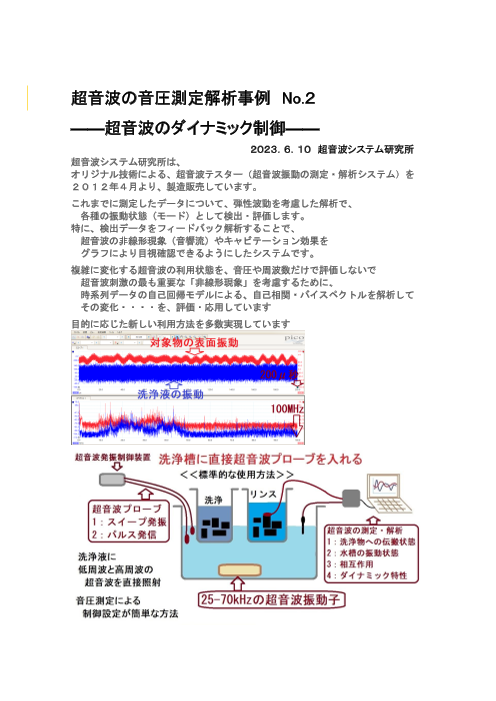

超音波の音圧測定解析事例 No.２
――超音波のダイナミック制御――
２０２３．６．１０ 超音波システム研究所
超音波システム研究所は、
オリジナル技術による、超音波テスター（超音波振動の測定・解析システム）を
２０１２年４月より、製造販売しています。
これまでに測定したデータについて、弾性波動を考慮した解析で、
各種の振動状態（モード）として検出・評価します。
特に、検出データをフィードバック解析することで、
超音波の非線形現象（音響流）やキャビテーション効果を
グラフにより目視確認できるようにしたシステムです。
複雑に変化する超音波の利用状態を、音圧や周波数だけで評価しないで
超音波刺激の最も重要な「非線形現象」を考慮するために、
時系列データの自己回帰モデルによる、自己相関・バイスペクトルを解析して
その変化・・・・を、評価・応用しています
目的に応じた新しい利用方法を多数実現しています
Page2

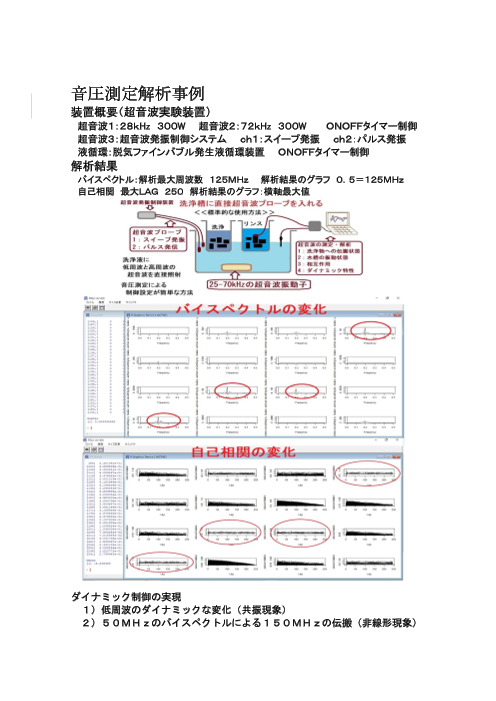

音圧測定解析事例
装置概要（超音波実験装置）
超音波１：２８ｋHz ３００W 超音波２：７２ｋHz ３００W ＯＮＯＦＦタイマー制御
超音波３：超音波発振制御システム ｃｈ１：スイープ発振 ｃｈ２：パルス発振
液循環：脱気ファインバブル発生液循環装置 ＯＮＯＦＦタイマー制御
解析結果
バイスペクトル：解析最大周波数 １２５ＭＨｚ 解析結果のグラフ ０．５＝１２５ＭＨｚ
自己相関 最大ＬＡＧ ２５０ 解析結果のグラフ：横軸最大値
ダイナミック制御の実現
１）低周波のダイナミックな変化（共振現象）
２）５０ＭＨｚのバイスペクトルによる１５０ＭＨｚの伝搬（非線形現象）
Page3

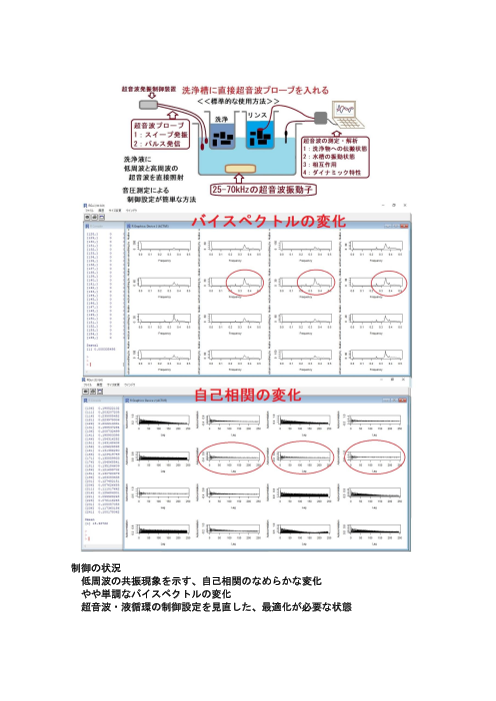

制御の状況
低周波の共振現象を示す、自己相関のなめらかな変化
やや単調なバイスペクトルの変化
超音波・液循環の制御設定を見直した、最適化が必要な状態
Page4
ダイナミック制御の実現
低周波の共振現象がほとんど無いことを示す、自己相関の変化
精密洗浄に有効な、バイスペクトルの変化
Page5
ダイナミック制御の実現
低周波の共振現象の複雑さを示す、自己相関の変化
ナノレベルの洗浄・攪拌・表面処理に有効な、バイスペクトルの変化
Page6
ダイナミック制御の実現
バランスの取れた、低周波の共振現象を示す、自己相関の変化
幅広い周波数領域での複雑な、バイスペクトル変化
洗浄・攪拌・加工・・・・様々な利用に有効な状態
Page7
制御の状態
単調な自己相関・バイスペクトルの変化
洗浄・攪拌・・で、一定のレベルの効果はあるが、改善が進まない状態
（水槽や振動子と超音波出力のバランスは取れている状態）
改善ポイント：液循環と超音波の制御設定の見直し
Page8
制御の状態
単調な自己相関・バイスペクトルの変化
水槽や振動子と超音波出力のバランスが取れていない状態
改善方法：１）超音波の出力を下げて、制御設定を変更する
２）液循環制御設定を変更する
Page9
ダイナミック制御の実現
バランスの取れた、超音波領域の共振現象を示す、自己相関の変化
超音波領域での複雑な、バイスペクトル変化
ナノレベルの洗浄・攪拌・加工・・・・に大変有効な状態
Page10
制御の状態
単調な自己相関の変化（水槽の強度不足が推測される結果）
水槽や振動子による低周波振動が大きい状態
改善方法：１）水槽・振動子の設置方法
２）液循環設定を変更する（振動子下部の流れを調整）
Page11
制御の状態（同じ装置で、40kHzの超音波を連続発振している状態）
メガヘルツの超音波発振制御が行なわれない影響で、
大きな低周波振動により揺れている状態
（超音波刺激による各種効果がほとんど無い状態）
Page12
その他
解析ツール：TIMSAC for R package 統計数理研究所
注：解析には下記ツールを利用します
注：OML(Open Market License) https://www.ism.ac.jp/ismlib/jpn/ismlib/license.html
注：TIMSAC(TIMe Series Analysis and Control program) https://jasp.ism.ac.jp/ism/timsac/
注：「R」フリーな統計処理言語かつ環境 https://cran.ism.ac.jp/
バイスペクトルの解析関数 bispec() : バイスペクトルの計算
自己相関の解析関数 autcor() : 直接法による自己共分散関数の計算
インパルス応答（応答特性の解析）
mulmar
Multivariate Case of Minimum AIC Method of AR Model Fitting
Page13
パワー寄与率（相互作用の解析）
mulnos
Relative Power Contribution
