－－音響流（非線形現象）の最適化－－
メガヘルツ超音波の効果（超音波洗浄機の改善）
－－洗浄効果に合わせた、音響流とキャビテーションの最適化－－
超音波発振条件（実験用 量産対応の場合最適化を行います）
＜超音波振動子の発振＞
超音波1 ４０kHz ３００Ｗ 出力３０％
タイマー制御 ＯＮ：３０秒 ＯＦＦ：１７秒
＜超音波発振制御プローブの発振＞
超音波２
Ｃｈ１ 矩形波 スイープ発振 ３－２０ＭＨｚ
Ｃｈ２ 矩形波 パルス発振 ８．７ＭＨｚ
ポンプ（脱気ファインバブル発生液循環装置）タイマー制御
ＯＮ：６７秒 ＯＦＦ：１６秒
関連メディア
このカタログについて
| ドキュメント名 | メガヘルツ超音波の効果（超音波洗浄機の改善） |
|---|---|
| ドキュメント種別 | 事例紹介 |
| ファイルサイズ | 4.3Mb |
| 登録カテゴリ | |
| 取り扱い企業 | 超音波システム研究所 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容
Page1
メガヘルツ超音波の効果（超音波洗浄機の改善）
－－音響流の非線形現象－－ ver3.0
２０２５．５．３１ 超音システム研究所 斉木
超音波発振条件（実験・量産対応に合わせて最適化を行います）
超音波 1 ４０kHz ３００Ｗ 出力３０％
タイマー制御 ＯＮ：３０秒 ＯＦＦ：１７秒
＜超音波発振制御プローブの発振＞
超音波２
Ｃｈ１ 矩形波 スイープ発振 ３－２０ＭＨｚ
Ｃｈ２ 矩形波 パルス発振 ８．７ＭＨｚ
ポンプ（脱気ファインバブル発生液循環装置）タイマー制御
ＯＮ：６７秒 ＯＦＦ：１６秒
Page2
メガヘルツ超音波の効果（音圧データの解析結果）
＜ポンプ運転 超音波１，２ ＯＦＦ ゼロデータ＞
グラフ上：電圧～時間（０－５０ｍ秒）
グラフ下：パワー～周波数（０－５００ｋＨｚ）
グラフ青：洗浄液の音圧 グラフ赤：対象物の表面音圧
自己相関：最大Ｌａｇ １５０
バイスペクトル：最大周波数 ５００ｋＨｚ（グラフ ０．５）
パワースペクトル：最大周波数 ５００ｋＨｚ（グラフ ０．５）
Page3
＜ポンプ運転 超音波１ ＯＮ，超音波２ ＯＦＦ＞
グラフ上：電圧～時間（０－２００μ秒）
グラフ下：パワー～周波数（０－１２５ＭＨｚ）
グラフ青：洗浄液の音圧 グラフ赤：対象物の表面音圧
自己相関：最大Ｌａｇ １５０
バイスペクトル：最大周波数 １２５ＭＨｚ（グラフ ０．５）
パワースペクトル：最大周波数 １２５ＭＨｚ（グラフ ０．５）
Page4
＜ポンプ運転 超音波１ ＯＮ，超音波２ ＯＦＦ＞
グラフ上：電圧～時間（０－２００μ秒）
グラフ下：パワー～周波数（０－１２５ＭＨｚ）
グラフ青：洗浄液の音圧 グラフ赤：対象物の表面音圧
自己相関：最大Ｌａｇ １５０
バイスペクトル：最大周波数 １２５ＭＨｚ（グラフ ０．５）
パワースペクトル：最大周波数 １２５ＭＨｚ（グラフ ０．５）
Page5
＜ポンプ運転 超音波１ ＯＮ，超音波２ ＯＮ＞
グラフ上：電圧～時間（０－２００μ秒）
グラフ下：パワー～周波数（０－１２５ＭＨｚ）
グラフ青：洗浄液の音圧 グラフ赤：対象物の表面音圧
自己相関：最大Ｌａｇ １５０
バイスペクトル：最大周波数 １２５ＭＨｚ（グラフ ０．５）
パワースペクトル：最大周波数 １２５ＭＨｚ（グラフ ０．５）
Page6
＜ポンプ運転 超音波１ ＯＮ，超音波２ ＯＮ＞
グラフ上：電圧～時間（０－２００μ秒）
グラフ下：パワー～周波数（０－１２５ＭＨｚ）
グラフ青：洗浄液の音圧 グラフ赤：対象物の表面音圧
自己相関：最大Ｌａｇ １５０
バイスペクトル：最大周波数 １２５ＭＨｚ（グラフ ０．５）
パワースペクトル：最大周波数 １２５ＭＨｚ（グラフ ０．５）
Page7

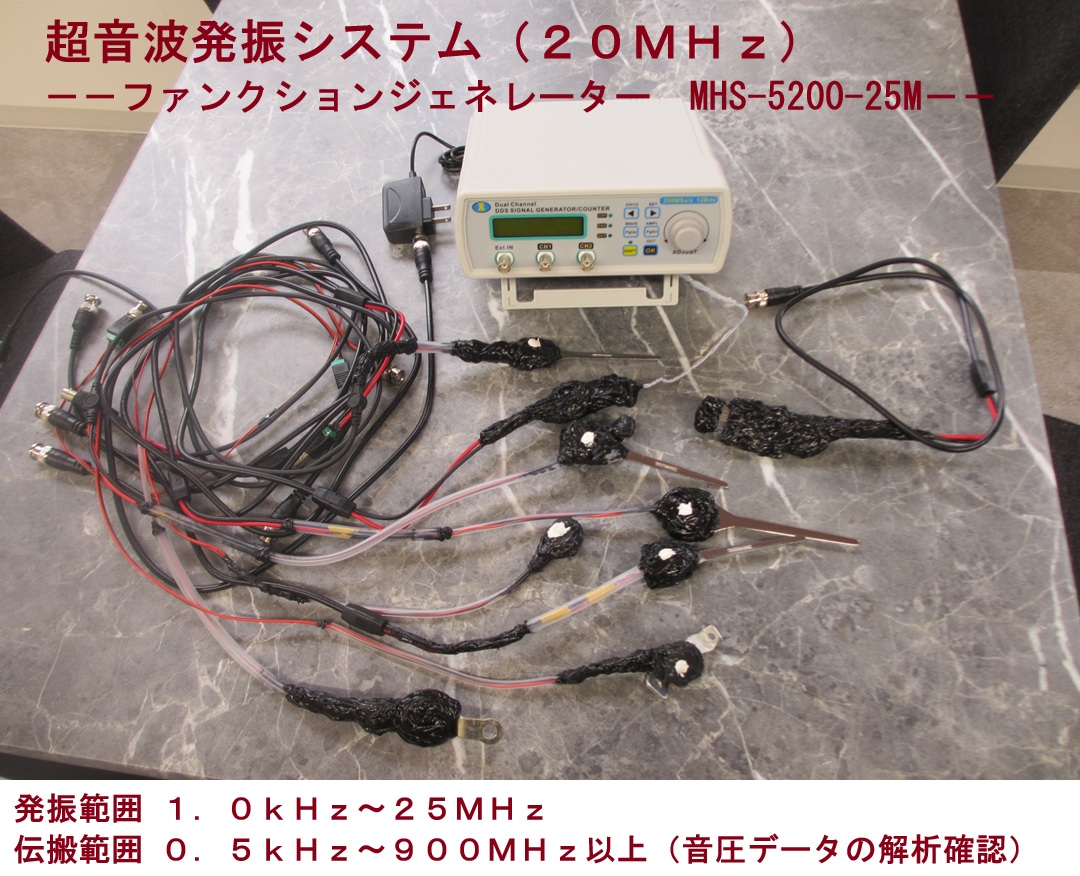

＜超音波の音圧測定・解析システム＞
超音波プローブ：概略仕様
測定範囲 ０．０１Ｈｚ～２００ＭＨｚ
発振範囲 １．０ｋＨｚ～２５ＭＨｚ
伝搬範囲 ０．５ｋＨｚ～９００ＭＨｚ以上（音圧データの解析確認）
材質 ステンレス、ＬＣＰ樹脂、シリコン、テフロン、ガラス・・・
発振機器 例 ファンクションジェネレータ
測定機器 例 オシロスコープ
目的に対応した各種機器に設置・接続・・・して利用することができます。
Page8
参考
複数の異なる「超音波振動子」を同時に照射するシステム
http://ultrasonic-labo.com/?p=1224
３種類の異なる周波数の「超音波振動子」を利用する技術
http://ultrasonic-labo.com/?p=3815
Page9
２種類の異なる「超音波振動子」を同時に照射するシステム
http://ultrasonic-labo.com/?p=2450
脱気マイクロバブル発生液循環装置
http://ultrasonic-labo.com/?p=14443
「脱気・マイクロバブル発生装置」を利用した超音波システム
http://ultrasonic-labo.com/?p=1996
超音波洗浄器による＜メガヘルツの超音波洗浄＞技術
http://ultrasonic-labo.com/?p=1879
Page10
オリジナル超音波プローブ
http://ultrasonic-labo.com/?p=8163
超音波プローブによる非線形伝搬制御技術
http://ultrasonic-labo.com/?p=9798
Page11
超音波プローブ（発振型、測定型、共振型、非線形型）の製造技術
http://ultrasonic-labo.com/?p=1566
メガヘルツの超音波発振制御プローブ
http://ultrasonic-labo.com/?p=14570
超音波プローブ
http://ultrasonic-labo.com/?p=11267
超音波プローブ(音圧測定・非線形振動解析）
http://ultrasonic-labo.com/?p=1263
超音波プローブによる＜メガヘルツの超音波発振制御＞技術
http://ultrasonic-labo.com/?p=1811
超音波の音圧測定・解析システムと超音波発振制御システム
http://ultrasonic-labo.com/?p=1546
超音波発振システム（１ＭＨｚ、２０ＭＨｚ）
http://ultrasonic-labo.com/?p=18817
超音波システム（音圧測定解析、発振制御）
http://ultrasonic-labo.com/?p=19422
超音波の非線形現象を評価する技術
http://ultrasonic-labo.com/?p=13919
超音波加湿器（１．７ＭＨｚ １５Ｗ）の利用技術
http://ultrasonic-labo.com/?p=1323
超音波とファインバブルを利用した「めっき処理」技術
http://ultrasonic-labo.com/?p=18093
Page16
以上
