メガヘルツの超音波振動を利用した、機械加工技術

製品カタログ

超音波システム(音圧測定解析、発振制御)を利用した機械加工技術

超音波システム研究所は、
 音圧測定解析装置(超音波テスター)と
 メガヘルツの超音波発振制御プローブにより
 物(工具・対象物・・・)の
 音響特性(振動の応答特性・非線形現象)を利用する、
 「超音波発振制御(加工)技術」を開発しました。

この開発した技術により
 「超音波の発振・出力制御」による
 対象物への非線形振動現象をコントロール可能にした、
 超音波のダイナミック制御(バイスペクトルの変化)を実現します。
 オリジナルの超音波発振制御プローブにより、
 超音波振動の非線形効果として利用・制御可能になりました。

これは、加工・洗浄・表面改質・化学反応の促進・・・に対して
 目的に合わせた、効果的な超音波利用(制御)技術です。

刃物(ドリル、リーマー、カッター、ナイフ・・)の音響特性や
 加工油・治工具・対象物のサイズ・材質・・に対する相互作用もあり
 解析(自己相関・インパルス応答・寄与率・バイスペクトル)は、
 複雑ですが、音圧測定データの
 解析結果に基づいた各種の最適化が可能になります

オリジナルの超音波伝搬状態に関する、測定・解析技術により、
 以下の事項について
 実験確認を続けた結果として、このような方法を開発しました。

 1)超音波の非線形現象と、表面弾性波の影響を解析
 2)加工油による超音波伝搬現象の影響を解析
 3)加工油の流れについて、超音波のダイナミック特性の変化を解析
 4)超音波による、部品の表面検査技術を応用
 5)超音波伝搬現象に関する、オリジナル論理モデルの応用
 6)工作機械の振動と、刃物の振動の関係を解析
 7)切削状態における、振動モードの検出
 8)メガヘルツ超音波の機械加工への高価を検出

 各種部品・・・に対して効果的な実績が増えています。

このカタログについて

ドキュメント名 メガヘルツの超音波振動を利用した、機械加工技術
ドキュメント種別 製品カタログ
ファイルサイズ 1.5Mb
登録カテゴリ
取り扱い企業 超音波システム研究所 (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

この企業の関連カタログの表紙
超音波振動子の表面残留応力緩和技術
製品カタログ

超音波システム研究所

この企業の関連カタログの表紙
超音波洗浄機のダイナミック液循環システム
製品カタログ

超音波システム研究所

この企業の関連カタログの表紙
超音波プローブの伝搬特性テスト
製品カタログ

超音波システム研究所

このカタログの内容

Page1

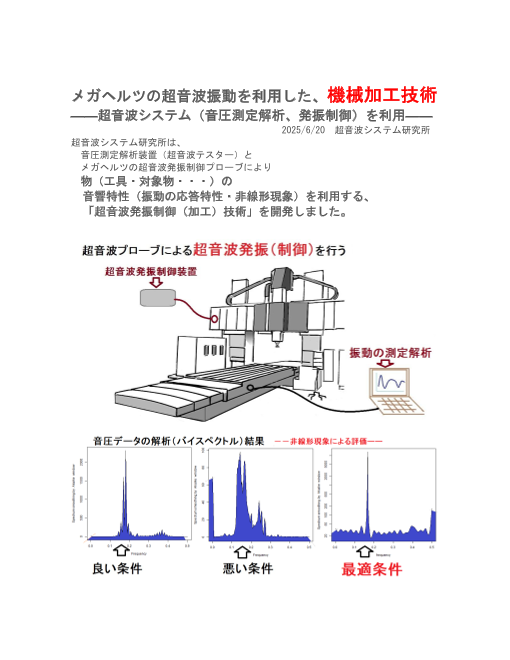

メガヘルツの超音波振動を利用した、機械加工技術 ――超音波システム(音圧測定解析、発振制御)を利用―― 2022.11 超音波システム研究所 超音波システム研究所は、 音圧測定解析装置(超音波テスター)と メガヘルツの超音波発振制御プローブにより 物(工具・対象物・・・)の 音響特性(振動の応答特性・非線形現象)を利用する、 「超音波発振制御(加工)技術」を開発しました。
Page2

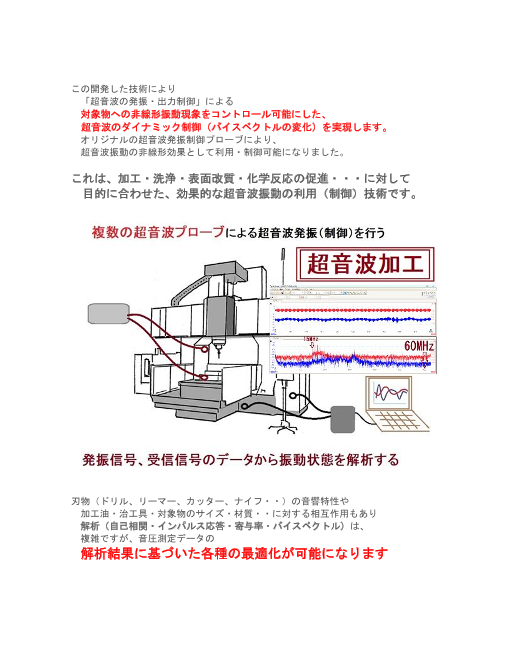

この開発した技術により 「超音波の発振・出力制御」による 対象物への非線形振動現象をコントロール可能にした、 超音波のダイナミック制御(バイスペクトルの変化)を実現します。 オリジナルの超音波発振制御プローブにより、 超音波振動の非線形効果として利用・制御可能になりました。 これは、加工・洗浄・表面改質・化学反応の促進・・・に対して 目的に合わせた、効果的な超音波振動の利用(制御)技術です。 刃物(ドリル、リーマー、カッター、ナイフ・・)の音響特性や 加工油・治工具・対象物のサイズ・材質・・に対する相互作用もあり 解析(自己相関・インパルス応答・寄与率・バイスペクトル)は、 複雑ですが、音圧測定データの 解析結果に基づいた各種の最適化が可能になります
Page3

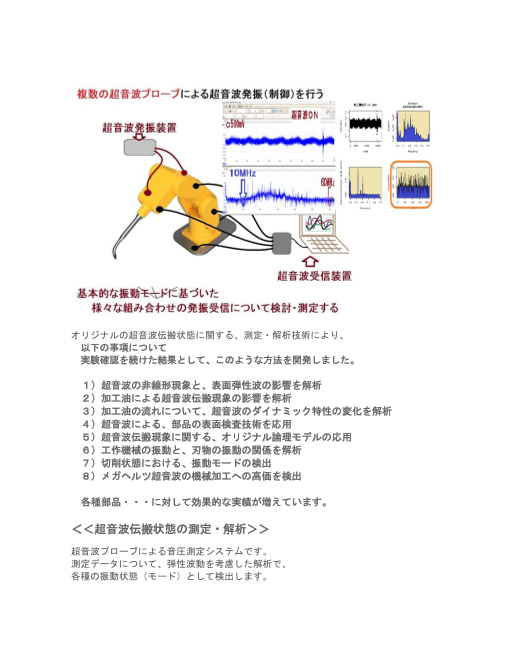

オリジナルの超音波伝搬状態に関する、測定・解析技術により、 以下の事項について 実験確認を続けた結果として、このような方法を開発しました。 1)超音波の非線形現象と、表面弾性波の影響を解析 2)加工油による超音波伝搬現象の影響を解析 3)加工油の流れについて、超音波のダイナミック特性の変化を解析 4)超音波による、部品の表面検査技術を応用 5)超音波伝搬現象に関する、オリジナル論理モデルの応用 6)工作機械の振動と、刃物の振動の関係を解析 7)切削状態における、振動モードの検出 8)メガヘルツ超音波の機械加工への高価を検出 各種部品・・・に対して効果的な実績が増えています。
