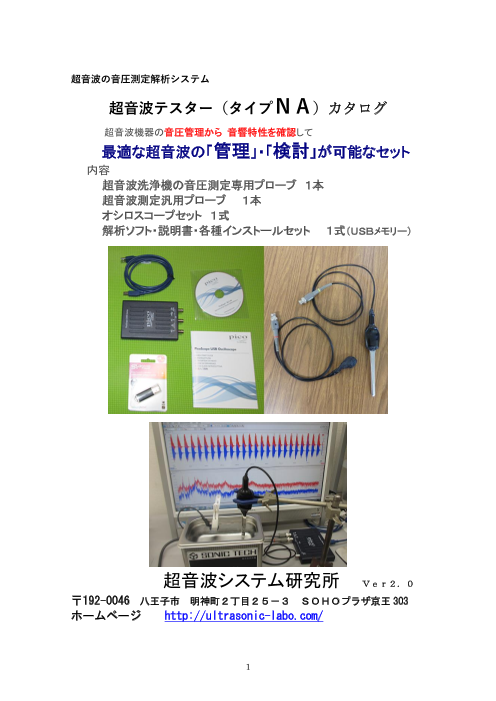

超音波の音圧測定解析システム
超音波テスター（タイプＮＡ）カタログ
超音波機器の音圧管理から 音響特性を確認して
最適な超音波の「管理」・「検討」が可能なセット
内容
超音波洗浄機の音圧測定専用プローブ １本
超音波測定汎用プローブ １本
オシロスコープセット １式
解析ソフト・説明書・各種インストールセット １式（ＵＳＢメモリー）
超音波システム研究所 Ｖｅｒ２．０
〒192-0046 八王子市 明神町２丁目２５－３ ＳＯＨＯプラザ京王 303
ホームページ http://ultrasonic-labo.com/
1

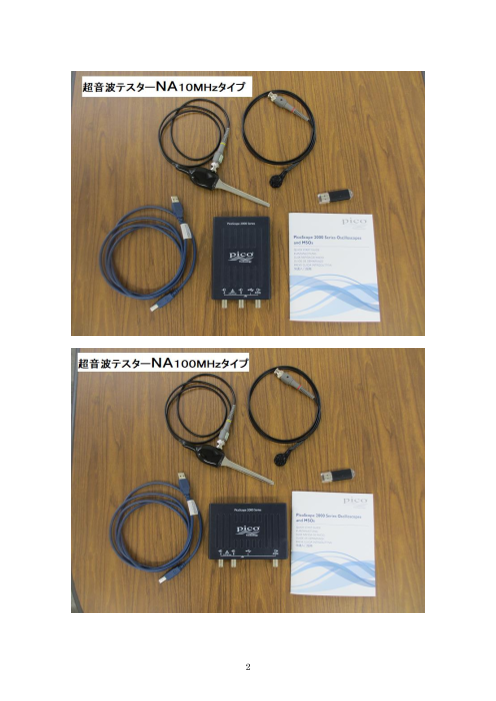

システム概要（超音波テスターＮＡ １０ＭＨｚタイプ・100MHz タイプ）
１．価格
１０ＭＨｚタイプ １９８，０００円（税込：消費税１０％）
１００ＭＨｚタイプ ２６４，０００円（税込：消費税１０％）
２．内容
超音波洗浄機の音圧測定専用プローブ １本
品番 １２０Ａ１６：タイプＡ
コード長さ １０００ｍｍ 先端部（ステンレス） １３０ｍｍ
重量 ７６ｇ
コード太さ 直径３ｍｍ （参考規格 ICE-61010 CATII）
超音波測定汎用プローブ １本
品番 １２０Ｂ２５：タイプＣ
コード長さ １０００ｍｍ 先端部（圧電素子） 直径２２ｍｍ
重量 ４０ｇ 接続プラグ ＢＮＣ
コード太さ 直径３ｍｍ （参考規格 ICE-61010 CATII）
4
オシロスコープセット １式
１０ＭＨｚタイプ
（・帯域幅(-3dB)：10MHz ・最大サンプリングレート：１００ＭＳ/s）
100MHz タイプ
（・帯域幅(-3dB)：100MHz ・最大サンプリングレート：1GＳ/s）
解析ソフト・説明書・各種インストールセット １式
３．特徴（仕様）
＊測定（解析）周波数の範囲
仕様 ０．１Ｈｚ から １０ＭＨｚ（オシロスコープ１０ＭＨｚタイプ）
仕様 ０．０１Ｈｚ から １００ＭＨｚ（オシロスコープ１００ＭＨｚタイプ）
＊超音波発振
仕様 １Ｈｚ から １００ｋＨｚ（オシロスコープ１０ＭＨｚタイプ）
仕様 １Ｈｚ から １０００ｋＨｚ（オシロスコープ１００ＭＨｚタイプ）

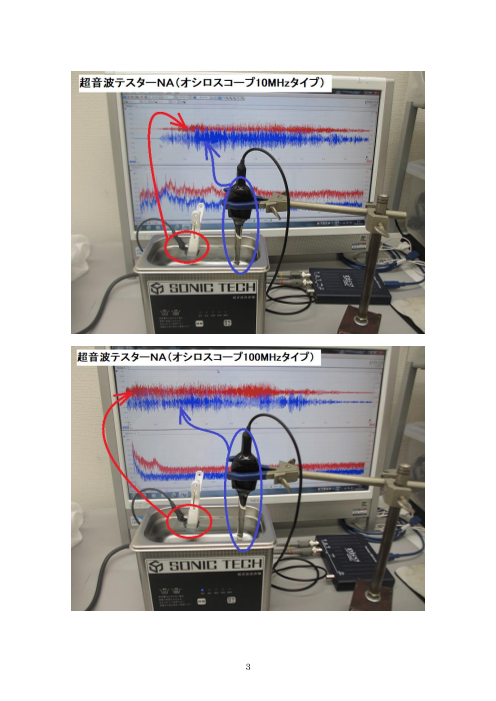

＊表面の振動計測が可能
＊24 時間の連続測定が可能
＊任意の２点を同時測定
＊測定結果をグラフで表示
＊時系列データの解析ソフトを添付
超音波プローブによる測定・解析システムです。
測定したデータについて、
位置や状態と、弾性波動を考慮した解析で、
各種の音響特性として検出します。
5
＜＜ 超音波の音圧データ解析 ＞＞
１）時系列データに関して、
多変量自己回帰モデルによるフィードバック解析により
測定データの統計的な性質（超音波の安定性・変化）について、解析評価します
２）超音波発振による、発振部が発振による影響を
インパルス応答特性・自己相関の解析により
対象物の表面状態・・に関して、超音波振動現象の応答特性として解析評価します
３）発振と対象物（洗浄物、洗浄液、水槽・・）の
相互作用を、パワー寄与率の解析により評価します
４）超音波の利用（洗浄・加工・攪拌・・）に関して
超音波効果の主要因である対象物（表面弾性波の伝搬）
あるいは対象液に伝搬する超音波の
非線形（バイスペクトル解析結果）現象により
超音波のダイナミック特性を解析評価します
この解析方法は、
複雑な超音波振動のダイナミック特性を
時系列データの解析手法により、超音波の測定データに適応させる
これまでの経験と実績に基づいて実現しています。
注：解析には下記ツールを利用します
注：OML(Open Market License)
注：TIMSAC(TIMe Series Analysis and Control program)
注：「R」フリーな統計処理言語かつ環境
6
