超音波装置の改善・改良 <音圧データの計測・解析・評価>

製品カタログ

超音波の音圧・振動データから、新しい超音波利用を導く

超音波システム研究所は、
 多変量自己回帰モデルによるフィードバック解析技術を応用した、
 「超音波の伝搬状態を測定・解析・評価する技術」を利用して
 超音波利用に関するコンサルティング対応を行っています。

超音波テスターを利用したこれまでの
 計測・解析・結果(注)を時系列に整理することで
 目的に適した超音波の状態を示す
 新しい評価基準(パラメータ)を設定・確認します。

注:
 非線形特性(音響流のダイナミック特性)
 応答特性
 ゆらぎの特性
 相互作用による影響

統計数理の考え方を参考に
 対象物の音響特性・表面弾性波を考慮した
 オリジナル測定・解析手法を開発することで
 振動現象に関する、詳細な各種効果の関係性について
 新しい理解を深めています。

その結果、
 超音波の伝搬状態と対象物の表面について
 新しい非線形パラメータが大変有効である事例による
 実績が増えています。

特に、洗浄・加工・表面処理効果に関する評価事例・・
 良好な確認に基づいた、制御・改善・・・が実現します。

<統計的な考え方について>
 統計数理には、抽象的な性格と具体的な性格の二面があり、
 具体的なものとの接触を通じて
 抽象的な考えあるいは方法が発展させられていく、
 これが統計数理の特質である

<<超音波の音圧データ解析・評価>>

1)時系列データに関して、
 多変量自己回帰モデルによるフィードバック解析により
 測定データの統計的な性質(超音波の安定性・変化)について
 解析評価します

2)超音波発振による、発振部が発振による影響を
 インパルス応答特性・自己相関の解析により
 対象物の表面状態・・に関して
 超音波振動現象の応答特性として解析評価します

3)発振と対象物(洗浄物、洗浄液、水槽・・)の相互作用を
 パワー寄与率の解析により評価します

4)超音波の利用(洗浄・加工・攪拌・・)に関して
 超音波効果の主要因である対象物(表面弾性波の伝搬)
 あるいは対象液に伝搬する超音波の
 非線形(バイスペクトル解析結果)現象により
 超音波のダイナミック特性を解析評価します

この解析方法は、
 複雑な超音波振動のダイナミック特性を
 時系列データの解析手法により、
 超音波の測定データに適応させる
 これまでの経験と実績に基づいて実現しています。

このカタログについて

ドキュメント名 超音波装置の改善・改良 <音圧データの計測・解析・評価>
ドキュメント種別 製品カタログ
ファイルサイズ 2.4Mb
取り扱い企業 超音波システム研究所 (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

このカタログの内容

Page1

超音波装置の改善・改良 <音圧データの計測・解析・評価> (超音波の音圧・振動データから、新しい超音波利用を導く) 超音波の音圧測定・解析・評価技術を応用 超音波システム研究所は、 多変量自己回帰モデルによるフィードバック解析技術を応用した、 「超音波の伝搬状態を測定・解析・評価する技術」を利用して 超音波利用に関するコンサルティング対応を行っています。 超音波テスターを利用したこれまでの 計測・解析・結果(注)を時系列に整理することで 目的に適した超音波の状態を示す 新しい評価基準(パラメータ)を設定・確認します。 注: 非線形特性(音響流のダイナミック特性) 応答特性 ゆらぎの特性 相互作用による影響
Page2

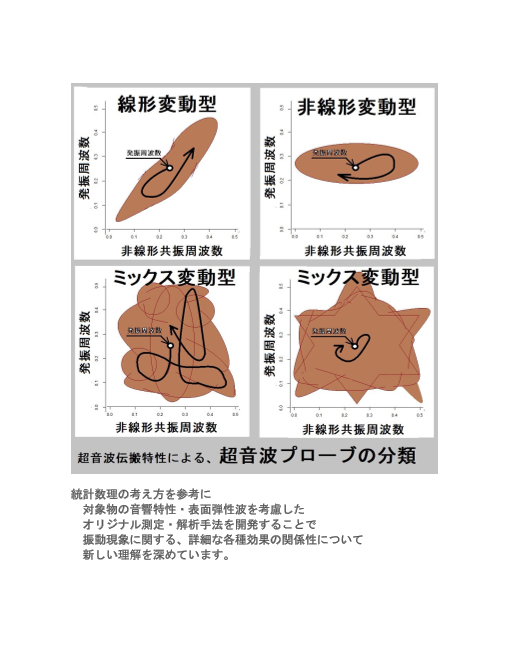

統計数理の考え方を参考に 対象物の音響特性・表面弾性波を考慮した オリジナル測定・解析手法を開発することで 振動現象に関する、詳細な各種効果の関係性について 新しい理解を深めています。
Page3

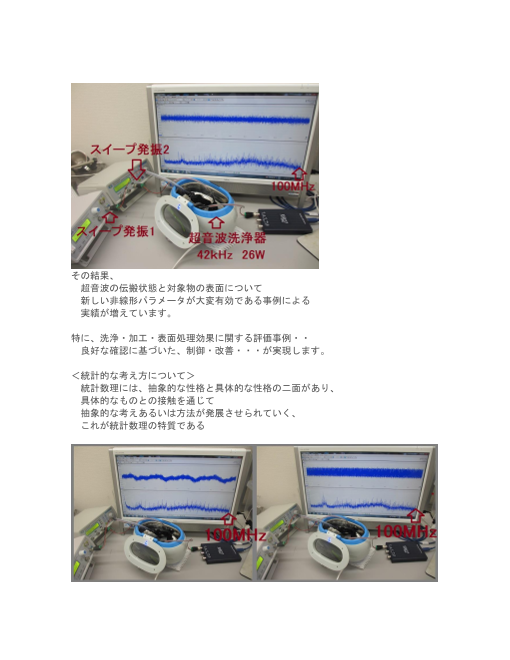

その結果、 超音波の伝搬状態と対象物の表面について 新しい非線形パラメータが大変有効である事例による 実績が増えています。 特に、洗浄・加工・表面処理効果に関する評価事例・・ 良好な確認に基づいた、制御・改善・・・が実現します。 <統計的な考え方について> 統計数理には、抽象的な性格と具体的な性格の二面があり、 具体的なものとの接触を通じて 抽象的な考えあるいは方法が発展させられていく、 これが統計数理の特質である
