超音波プローブの製造・評価技術の応用
超音波システム研究所は、
超音波制御により表面弾性波を利用した、
応用技術を開発しています。
超音波（発振制御）と表面弾性波の組み合わせにより
ダイナミックな超音波伝搬制御を実現します。
ポイントは
表面弾性波による非線形現象を
効率の高い状態で制御可能にする
発振条件の設定（波形・出力・周波数・変化・・・）です。
上記の具体的な技術として
水槽・治工具・・・と超音波の相互作用による
非線形現象（バイスペクトル）を
目的（洗浄、攪拌、加工、溶接、表面処理、応力緩和処理、検査・・）
に合わせて制御する、システム技術を開発しました。
超音波の伝搬状態の測定・解析技術を利用した結果、
１）５０次以上の高調波の制御を実現していること
２）２０ｋＨｚ以下の共振現象と非線形現象を最適化できること
３）複数の超音波発振に応用すること・・・を確認しています。
システムの音響特性を
（測定・解析・評価）確認して
発振制御条件を調整設定することがノウハウです
関連メディア
このカタログについて
| ドキュメント名 | オリジナル超音波システムの開発技術 Ｎｏ．２ |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 3.6Mb |
| 登録カテゴリ | |
| 取り扱い企業 | 超音波システム研究所 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

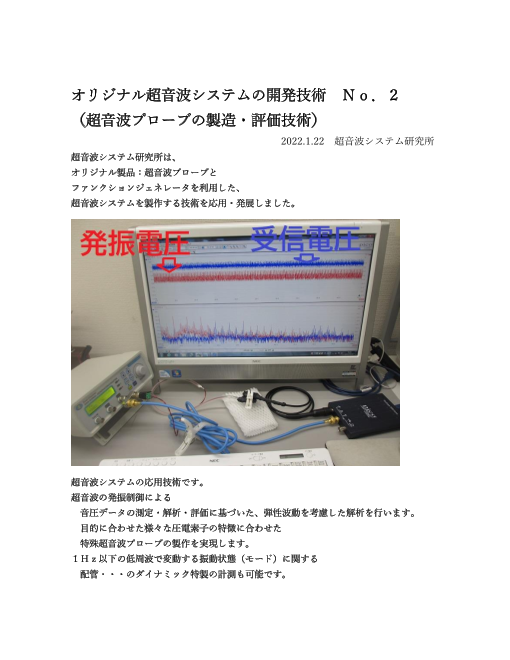

Page1
オリジナル超音波システムの開発技術 Ｎｏ．２
（超音波プローブの製造・評価技術）
2022.1.22 超音波システム研究所
超音波システム研究所は、
オリジナル製品：超音波プローブと
ファンクションジェネレータを利用した、
超音波システムを製作する技術を応用・発展しました。
超音波システムの応用技術です。
超音波の発振制御による
音圧データの測定・解析・評価に基づいた、弾性波動を考慮した解析を行います。
目的に合わせた様々な圧電素子の特徴に合わせた
特殊超音波プローブの製作を実現します。
１Ｈｚ以下の低周波で変動する振動状態（モード）に関する
配管・・・のダイナミック特製の計測も可能です。

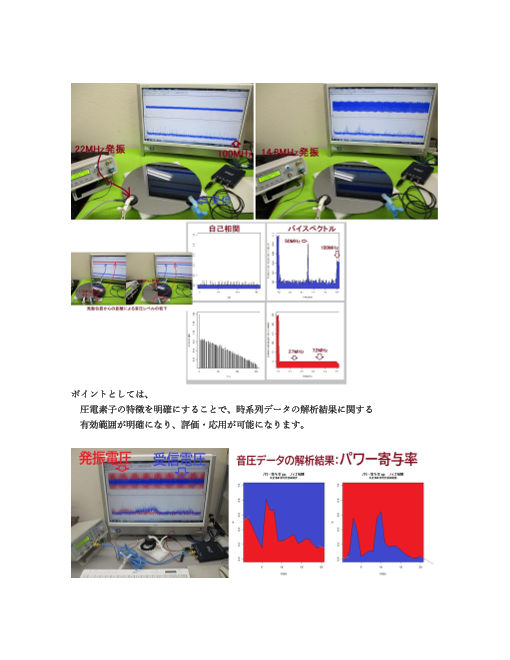

Page2
ポイントとしては、
圧電素子の特徴を明確にすることで、時系列データの解析結果に関する
有効範囲が明確になり、評価・応用が可能になります。

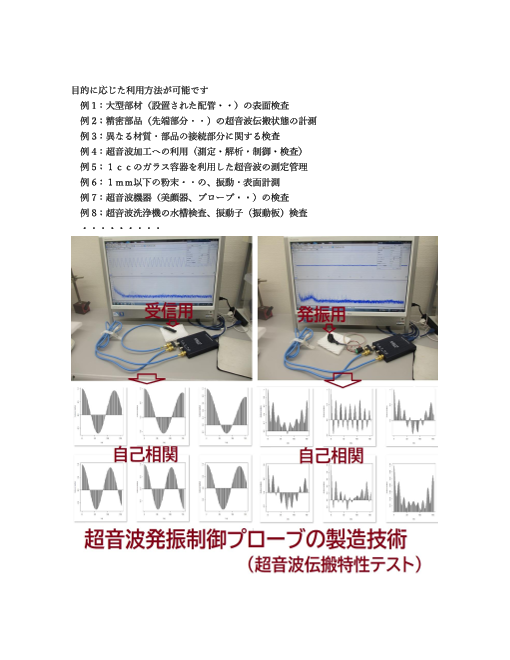

Page3
目的に応じた利用方法が可能です
例 1：大型部材（設置された配管・・）の表面検査
例 2：精密部品（先端部分・・）の超音波伝搬状態の計測
例 3：異なる材質・部品の接続部分に関する検査
例 4：超音波加工への利用（測定・解析・制御・検査）
例 5：１ｃｃのガラス容器を利用した超音波の測定管理
例 6：１ｍｍ以下の粉末・・の、振動・表面計測
例 7：超音波機器（美顔器、プローブ・・）の検査
例 8：超音波洗浄機の水槽検査、振動子（振動板）検査
・・・・・・・・・
Page13
超音波プローブ：概略仕様
測定範囲 ０．０１Ｈｚ～１００ＭＨｚ
発振範囲 ０．５ｋＨｚ～１００ＭＨｚ
材質 ステンレス、ＬＣＰ樹脂、シリコン、テフロン、ガラス・・・
発振機器 例 ファンクションジェネレータ
Page15
ダイナミックな変化状態を制御設定で実現します
その結果、超音波プローブは、以下の４タイプになります
発振型（共振タイプ、非線形タイプ）
測定型（共振タイプ、非線形タイプ）
Page16
＜＜超音波システム＞＞
超音波プローブ（発振型、測定型、共振型、非線形型）の製造技術
http://ultrasonic-labo.com/?p=1566
超音波発振システム（１ＭＨｚ、２０ＭＨｚ）
http://ultrasonic-labo.com/?p=18817
超音波の音圧測定解析システム（オシロスコープ 100MHz タイプ）
http://ultrasonic-labo.com/?p=17972
超音波とファインバブルを利用した「めっき処理」技術
http://ultrasonic-labo.com/?p=18093
空中超音波技術
http://ultrasonic-labo.com/?p=17220
超音波システム（音圧測定解析、発振制御）
http://ultrasonic-labo.com/?p=19422
「超音波の非線形現象」を利用する技術を開発
http://ultrasonic-labo.com/?p=1328
超音波洗浄に関する非線形制御技術
http://ultrasonic-labo.com/?p=1497
超音波システム（音圧測定解析、発振制御）
http://ultrasonic-labo.com/?p=19422
超音波技術資料（アペルザカタログ）
http://ultrasonic-labo.com/?p=8496
興味のある方はメールでお問い合わせ下さい
超音波システム研究所 メールアドレス info@ultrasonic-labo.com
