超音波テスターによる部品検査技術

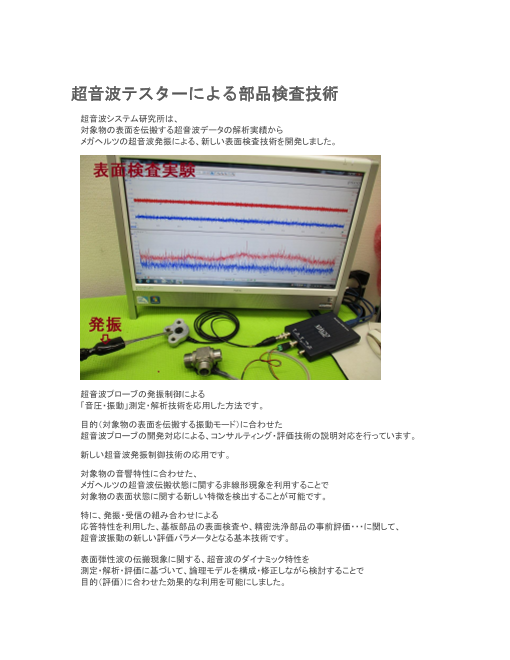

超音波テスターによる部品検査技術 超音波システム研究所は、 対象物の表面を伝搬する超音波データの解析実績から メガヘルツの超音波発振による、新しい表面検査技術を開発しました。 超音波プローブの発振制御による 「音圧・振動」測定・解析技術を応用した方法です。 目的（対象物の表面を伝搬する振動モード）に合わせた 超音波プローブの開発対応による、コンサルティング・評価技術の説明対応を行っています。 新しい超音波発振制御技術の応用です。 対象物の音響特性に合わせた、 メガヘルツの超音波伝搬状態に関する非線形現象を利用することで 対象物の表面状態に関する新しい特徴を検出することが可能です。 特に、発振・受信の組み合わせによる 応答特性を利用した、基板部品の表面検査や、精密洗浄部品の事前評価・・・に関して、 超音波振動の新しい評価パラメータとなる基本技術です。 表面弾性波の伝搬現象に関する、超音波のダイナミック特性を 測定・解析・評価に基づいて、論理モデルを構成・修正しながら検討することで 目的（評価）に合わせた効果的な利用を可能にしました。

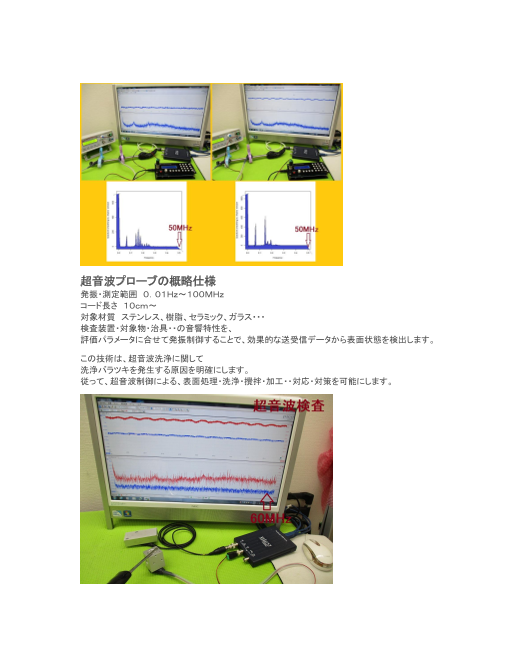

超音波プローブの概略仕様 発振・測定範囲 ０．０１Ｈｚ～１００ＭＨｚ コード長さ １０ｃｍ～ 対象材質 ステンレス、樹脂、セラミック、ガラス・・・ 検査装置・対象物・治具・・の音響特性を、 評価パラメータに合せて発振制御することで、効果的な送受信データから表面状態を検出します。 この技術は、超音波洗浄に関して 洗浄バラツキを発生する原因を明確にします。 従って、超音波制御による、表面処理・洗浄・攪拌・加工・・対応・対策を可能にします。

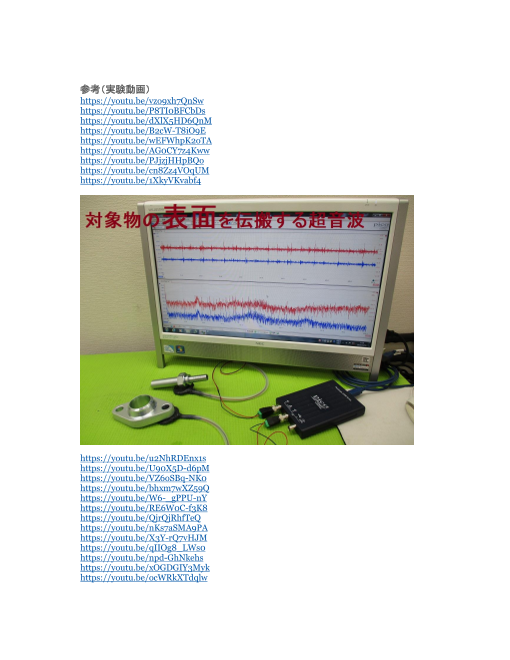

参考（実験動画） https://youtu.be/vzo9xh7QnSw https://youtu.be/P8TI0BFCbDs https://youtu.be/dXlX5HD6QnM https://youtu.be/B2cW-T8iO9E https://youtu.be/wEFWhpK2oTA https://youtu.be/AG0CY7z4Kww https://youtu.be/PJjzjHHpBQo https://youtu.be/cn8Zz4VOqUM https://youtu.be/1XkyVKvabf4 https://youtu.be/u2NhRDEnx1s https://youtu.be/U90X5D-d6pM https://youtu.be/VZ6oSBq-NK0 https://youtu.be/bhxm7wXZ59Q https://youtu.be/W6-_gPPU-nY https://youtu.be/RE6W0C-f3K8 https://youtu.be/QjrQjRhfTeQ https://youtu.be/nKs7aSMA9PA https://youtu.be/X3Y-rQ7vHJM https://youtu.be/qIIOg8_LWs0 https://youtu.be/npd-GhNkehs https://youtu.be/xOGDGIY3Myk https://youtu.be/ocWRkXTdqlw

https://youtu.be/-bBhX8sAxyA https://youtu.be/qyae-NrfuoU https://youtu.be/wB8n0orOs9A https://youtu.be/sSFKxz8LaDc https://youtu.be/vgFbw3Luv70

超音波発振による相互作用 http://ultrasonic-labo.com/?p=17204 新しい超音波制御技術 http://ultrasonic-labo.com/?p=15781 超音波プローブによる＜メガヘルツの超音波発振制御＞技術を開発 http://ultrasonic-labo.com/?p=1811 超音波プローブによる非線形伝搬制御技術 http://ultrasonic-labo.com/?p=9798 脱気マイクロバブル発生液循環システム http://ultrasonic-labo.com/?p=2906 ＜樹脂容器の音響特性＞を利用した超音波システム http://ultrasonic-labo.com/?p=7563 超音波プローブの＜発振制御＞技術を開発 http://ultrasonic-labo.com/?p=1590 空中超音波の伝搬状態を評価する技術を開発 http://ultrasonic-labo.com/?p=1552 間接容器と定在波による、音響流とキャビテーションのコントロール http://ultrasonic-labo.com/?p=1471 超音波の伝搬状態を利用した部品検査技術 http://ultrasonic-labo.com/?p=3842

表面弾性波の利用技術 http://ultrasonic-labo.com/?p=7665 音と超音波の組み合わせによる、超音波システム http://ultrasonic-labo.com/?p=7706 超音波の応答特性を利用した、表面検査技術 http://ultrasonic-labo.com/?p=10465 超音波振動子の設置方法による、超音波制御技術 http://ultrasonic-labo.com/?p=1487 複数の異なる「超音波振動子」を同時に照射するシステム http://ultrasonic-labo.com/?p=1224 超音波洗浄ラインの超音波伝搬特性を「解析・評価」する技術 http://ultrasonic-labo.com/?p=2878 対象物の振動モードに合わせた、超音波制御技術 http://ultrasonic-labo.com/?p=1131 オリジナル技術リスト http://ultrasonic-labo.com/?p=10177 超音波資料

超音波の測定解析資料 ＊超音波の測定解析資料音圧測定解析システム「超音波テスターＮＡ」 操作手順書（簡易版） http://ultrasonic-labo.com/wp-content/uploads/a27f907cd472f96cb65bfdae734e03ae.pdf 音圧測定解析システム「超音波テスターＮＡ」 仕様書 抜粋 http://ultrasonic-labo.com/wp-content/uploads/e38cc1cf12893769f473033b9b703a5f.pdf 音圧測定解析システム「超音波テスターＮＡ」 見積もり資料 http://ultrasonic-labo.com/wp-content/uploads/1d3ed28f158a77e2811b41c99bc8c7f6.pdf 超音波の音圧測定解析システム http://ultrasonic-labo.com/wp-content/uploads/6276f8682dfb73e51431dd9b93f0c530.pdf 超音波発振プローブ（タイプ RA1） 仕様書 http://ultrasonic-labo.com/wp-content/uploads/4c9100118b9aa86086e88491ad35c228.pdf 超音波の＜音圧計測・解析・評価＞（出張）サービス http://ultrasonic-labo.com/wp-content/uploads/3a3282b25d92d63852ebd34dc1c81038.pdf
