超音波による、ナノレベルの攪拌・乳化・分散・粉砕技術

製品カタログ

超音波の非線形現象を制御する技術による 、ナノレベルの攪拌・乳化・分散・粉砕技術

超音波システム研究所は、
「超音波の非線形現象(音響流)を制御する技術」を利用した
 効果的な攪拌(乳化・分散・粉砕)技術を開発しました。

この技術は
 表面検査による間接容器、超音波水槽、その他事項具・・の
 超音波伝搬特徴(解析結果)を利用(評価)して
 超音波(キャビテーション・音響流)を制御します。

さらに、
 具体的な対象物の構造・材質・音響特性に合わせ、
 効果的な超音波(キャビテーション・音響流)伝搬状態を、
 ガラス容器・超音波・対象物・・の相互作用に合わせて、
 超音波の発振制御により実現します。

特に、
 音響流制御による、高調波のダイナミック特性により
 ナノレベルの対応が実現しています

金属粉末をナノサイズに分散する事例から応用発展させました。

超音波に対する
 定在波やキャビテーションの制御技術をはじめ
 間接容器に対する伝播制御技術・・・により
 適切なキャビテーションと音響流による攪拌を行います。

これまでは、各種溶剤の効果と超音波の効果が
 トレードオフの関係にあることが多かったのですが
 この技術により
 溶剤と超音波の効果を
 適切な相互作用により相乗効果を含めて
 大変効率的に利用(超音波制御)可能になりました。

オリジナルの超音波伝搬状態の測定・解析技術により、
 音響流の評価・・・・多数のノウハウ・・・を確認しています。

関連メディア

このカタログについて

ドキュメント名 超音波による、ナノレベルの攪拌・乳化・分散・粉砕技術
ドキュメント種別 製品カタログ
ファイルサイズ 2.5Mb
取り扱い企業 超音波システム研究所 (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

SSP仕様書 超音波テスター(タイプNA) SSP-2012
製品カタログ

超音波システム研究所

ファインバブルと超音波による、表面処理技術
製品カタログ

超音波システム研究所

このカタログの内容

Page1

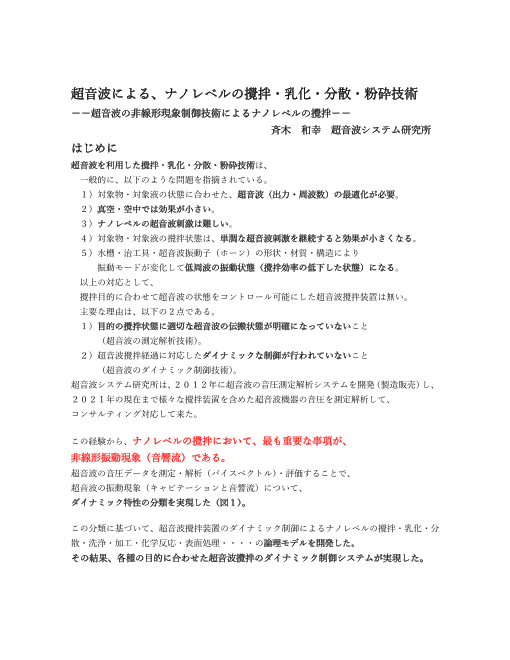

超音波による、ナノレベルの攪拌・乳化・分散・粉砕技術 --超音波の非線形現象制御技術によるナノレベルの攪拌-- 斉木 和幸 超音波システム研究所 はじめに 超音波を利用した攪拌・乳化・分散・粉砕技術は、 一般的に、以下のような問題を指摘されている。 1)対象物・対象液の状態に合わせた、超音波(出力・周波数)の最適化が必要。 2)真空・空中では効果が小さい。 3)ナノレベルの超音波刺激は難しい。 4)対象物・対象液の攪拌状態は、単調な超音波刺激を継続すると効果が小さくなる。 5)水槽・治工具・超音波振動子(ホーン)の形状・材質・構造により 振動モードが変化して低周波の振動状態(攪拌効率の低下した状態)になる。 以上の対応として、 攪拌目的に合わせて超音波の状態をコントロール可能にした超音波攪拌装置は無い。 主要な理由は、以下の2点である。 1)目的の攪拌状態に適切な超音波の伝搬状態が明確になっていないこと (超音波の測定解析技術)。 2)超音波攪拌経過に対応したダイナミックな制御が行われていないこと (超音波のダイナミック制御技術)。 超音波システム研究所は、2012年に超音波の音圧測定解析システムを開発(製造販売)し、 2021年の現在まで様々な攪拌装置を含めた超音波機器の音圧を測定解析して、 コンサルティング対応して来た。 この経験から、ナノレベルの攪拌において、最も重要な事項が、 非線形振動現象(音響流)である。 超音波の音圧データを測定・解析(バイスペクトル)・評価することで、 超音波の振動現象(キャビテーションと音響流)について、 ダイナミック特性の分類を実現した(図1)。 この分類に基づいて、超音波攪拌装置のダイナミック制御によるナノレベルの攪拌・乳化・分 散・洗浄・加工・化学反応・表面処理・・・・の論理モデルを開発した。 その結果、各種の目的に合わせた超音波攪拌のダイナミック制御システムが実現した。
Page2

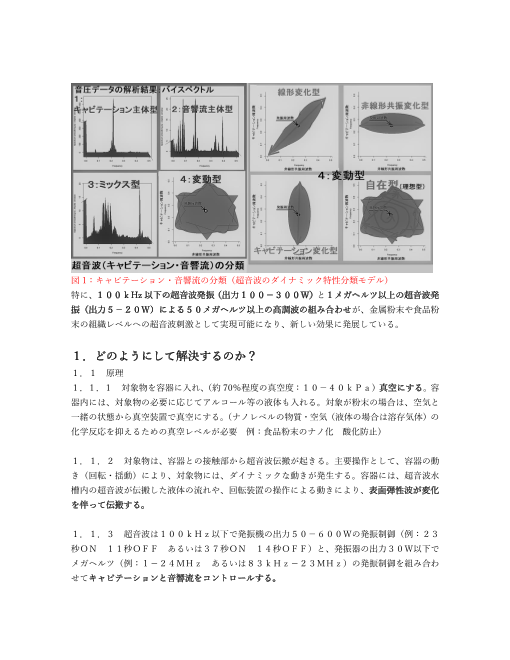

図 1:キャビテーション・音響流の分類(超音波のダイナミック特性分類モデル) 特に、100kHz 以下の超音波発振(出力100-300W)と1メガヘルツ以上の超音波発 振(出力5-20W)による50メガヘルツ以上の高調波の組み合わせが、金属粉末や食品粉 末の組織レベルへの超音波刺激として実現可能になり、新しい効果に発展している。 1.どのようにして解決するのか? 1.1 原理 1.1.1 対象物を容器に入れ、(約 70%程度の真空度:10-40kPa)真空にする。容 器内には、対象物の必要に応じてアルコール等の液体も入れる。対象が粉末の場合は、空気と 一緒の状態から真空装置で真空にする。(ナノレベルの物質・空気(液体の場合は溶存気体)の 化学反応を抑えるための真空レベルが必要 例:食品粉末のナノ化 酸化防止) 1.1.2 対象物は、容器との接触部から超音波伝搬が起きる。主要操作として、容器の動 き(回転・揺動)により、対象物には、ダイナミックな動きが発生する。容器には、超音波水 槽内の超音波が伝搬した液体の流れや、回転装置の操作による動きにより、表面弾性波が変化 を伴って伝搬する。 1.1.3 超音波は100kHz以下で発振機の出力50-600Wの発振制御(例:23 秒ON 11秒OFF あるいは37秒ON 14秒OFF)と、発振器の出力30W以下で メガヘルツ(例:1-24MHz あるいは83kHz-23MHz)の発振制御を組み合わ せてキャビテーションと音響流をコントロールする。
Page3

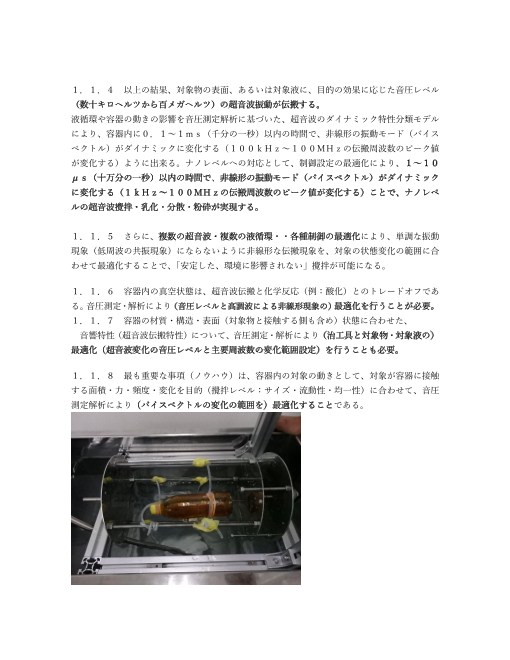

1.1.4 以上の結果、対象物の表面、あるいは対象液に、目的の効果に応じた音圧レベル (数十キロヘルツから百メガヘルツ)の超音波振動が伝搬する。 液循環や容器の動きの影響を音圧測定解析に基づいた、超音波のダイナミック特性分類モデル により、容器内に0.1~1ms(千分の一秒)以内の時間で、非線形の振動モード(バイス ペクトル)がダイナミックに変化する(100kHz~100MHzの伝搬周波数のピーク値 が変化する)ように出来る。ナノレベルへの対応として、制御設定の最適化により、1~10 μs(十万分の一秒)以内の時間で、非線形の振動モード(バイスペクトル)がダイナミック に変化する(1kHz~100MHzの伝搬周波数のピーク値が変化する)ことで、ナノレベ ルの超音波攪拌・乳化・分散・粉砕が実現する。 1.1.5 さらに、複数の超音波・複数の液循環・・各種制御の最適化により、単調な振動 現象(低周波の共振現象)にならないように非線形な伝搬現象を、対象の状態変化の範囲に合 わせて最適化することで、「安定した、環境に影響されない」攪拌が可能になる。 1.1.6 容器内の真空状態は、超音波伝搬と化学反応(例:酸化)とのトレードオフであ る。音圧測定・解析により(音圧レベルと高調波による非線形現象の)最適化を行うことが必要。 1.1.7 容器の材質・構造・表面(対象物と接触する側も含め)状態に合わせた、 音響特性(超音波伝搬特性)について、音圧測定・解析により(治工具と対象物・対象液の) 最適化(超音波変化の音圧レベルと主要周波数の変化範囲設定)を行うことも必要。 1.1.8 最も重要な事項(ノウハウ)は、容器内の対象の動きとして、対象が容器に接触 する面積・力・頻度・変化を目的(攪拌レベル:サイズ・流動性・均一性)に合わせて、音圧 測定解析により(バイスペクトルの変化の範囲を)最適化することである。
