3Dプリンターへの超音波利用技術

製品カタログ

超音波プローブ(発振型、測定型、共振型、非線形型)の応用

3Dプリンターへの超音波利用技術

1) ジェットミルへの超音波追加
2) パウダー状態の金属粉末に超音波照射を行う
3) 3Dプリンターへの超音波照射
4) 3Dプリンターで製作した部品の超音波処理

超音波プローブ:概略仕様
 測定範囲 0.01Hz~100MHz
 発振範囲 0.5kHz~100MHz
 材質 ステンレス、LCP樹脂、シリコン、テフロン、ガラス・・・
 発振機器 例 ファンクションジェネレータ

<金属・樹脂・ガラス・・・の音響特性>を把握することで
 発振制御により、音圧レベル、周波数、ダイナミック特性について
 目的に合わせた伝搬状態を実現します


超音波伝搬状態の測定・解析・評価技術に基づいた、
 精密洗浄・加工・攪拌・検査・・への新しい基礎技術です。

各種部材(ガラス容器・・)の音響特性(表面弾性波)の利用により
 20W以下の超音波出力で、3000リッターの水槽でも、
 数トンの構造物、工作機械、・・への超音波刺激は制御可能です。

弾性波動に関する工学的(実験・技術)な視点と
 抽象代数学の超音波モデルにより
 非線形現象の応用方法として開発しました。

ポイントは
 超音波素子表面の表面弾性波利用技術です、
 対象物の条件・・・により
 超音波の伝搬特性を確認(注1)することで、
 オリジナル非線形共振現象(注2、3)として
 対処することが重要です

注1:超音波の伝搬特性
 非線形特性
 応答特性
 ゆらぎの特性
 相互作用による影響

注2:オリジナル非線形共振現象
 オリジナル発振制御により発生する高調波の発生を
 共振現象により高い振幅に実現させたことで起こる
 超音波振動の共振現象

注3:過渡超音応力波
 変化する系における、ダイナミック加振と応答特性の確認
 時間経過による、減衰特性、相互作用の変化を確認
 上記に基づいた、過渡超音応力波の解析評価

注4:ダイナミック制御の基本
 発振制御は、スイープ発振とパルス発振の組み合わせにより
 利用目的に合わせた、音圧レベル、周波数範囲の
 ダイナミックな変化状態を制御設定で実現します
 その結果、超音波プローブは、以下の4タイプになります
 発振型(共振タイプ、非線形タイプ)
 測定型(共振タイプ、非線形タイプ)


<<特許申請>>
特願2020-31017 超音波制御(超音波発振制御プローブ)
特願2020-73708 超音波溶接
特願2020-75011 超音波めっき
特願2020-90080 超音波加工
特願2020-97262 流水式超音波洗浄

超音波発振制御プローブの製造技術の一部は
 特願2020-31017に記載しています

この技術を、コンサルティング提供します
 興味のある方はメールでお問い合わせください

関連メディア

このカタログについて

ドキュメント名 3Dプリンターへの超音波利用技術
ドキュメント種別 製品カタログ
ファイルサイズ 2Mb
取り扱い企業 超音波システム研究所 (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

SSP仕様書 超音波テスター(タイプNA) SSP-2012
製品カタログ

超音波システム研究所

ファインバブルと超音波による、表面処理技術
製品カタログ

超音波システム研究所

このカタログの内容

Page1

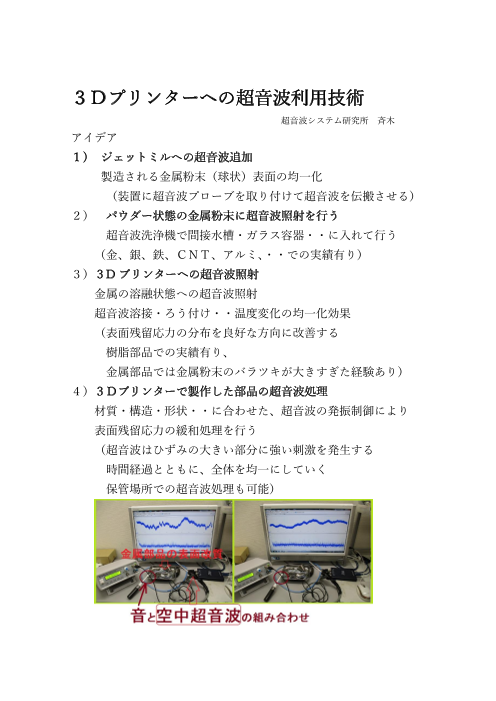

3Dプリンターへの超音波利用技術 超音波システム研究所 斉木 アイデア 1) ジェットミルへの超音波追加 製造される金属粉末(球状)表面の均一化 (装置に超音波プローブを取り付けて超音波を伝搬させる) 2) パウダー状態の金属粉末に超音波照射を行う 超音波洗浄機で間接水槽・ガラス容器・・に入れて行う (金、銀、鉄、CNT、アルミ、・・での実績有り) 3)3D プリンターへの超音波照射 金属の溶融状態への超音波照射 超音波溶接・ろう付け・・温度変化の均一化効果 (表面残留応力の分布を良好な方向に改善する 樹脂部品での実績有り、 金属部品では金属粉末のバラツキが大きすぎた経験あり) 4)3Dプリンターで製作した部品の超音波処理 材質・構造・形状・・に合わせた、超音波の発振制御により 表面残留応力の緩和処理を行う (超音波はひずみの大きい部分に強い刺激を発生する 時間経過とともに、全体を均一にしていく 保管場所での超音波処理も可能)
