超音波システム（製造販売・コンサルティング対応）

製品カタログ
超音波システム研究所
会社案内ダウンロード
お問い合わせ
電話でお問い合わせ

－－－超音波の最適化技術－－－

超音波システム研究所は、
オリジナル製品：超音波システム（音圧測定解析、発振制御）による
以下の対応を行っています

1）超音波システム（音圧測定解析、発振制御）の製造販売
2）各種機器（注）へのコンサルティング対応
注：洗浄機、攪拌装置、加工装置、工作機械、めっき装置、溶接装置・・・


＜＜製造販売＞＞

１）オリジナル製品：超音波システム（音圧測定解析、発振制御）
　システム概要（標準システム）
　：：超音波テスターＮＡ　１０ＭＨｚタイプ
　：：発振システム２０ＭＨｚタイプ
　価格　２８０，８００円（税込：消費税１０％）

　システム概要（推奨システム）
　：：超音波テスターＮＡ　１００ＭＨｚタイプ
　：：発振システム２０ＭＨｚタイプ
　価格　３４０，２００円（税込：消費税１０％）


２）脱気ファインバブル発生液循環装置
　装置概要
　：：マグネットポンプ
　　（イワキ　マグネットポンプMDシリーズ　MD-70RZ）
　：：タイマー
　：：ホース他
　価格　９９，０００円（税込：消費税１０％）

３）その他（出張対応：納品・設置・操作説明・・・）
　コンサルティング費用
　（出張条件・・・に合わせた見積もりを提案します）

＜＜コンサルティング対応＞＞

1）超音波洗浄機の場合

現状の超音波に対して
　音圧測定・解析に基づいた、改良方法を提案・実施します。

具体的には、
超音波の測定解析が容易にできる
　「オリジナル製品：超音波テスターＮＡ（推奨タイプ）」による
　超音波洗浄機の測定・確認により
　改善レベルについて打ち合わせ相談します。

改善レベルに合わせて
超音波の発振制御が容易にできる
「オリジナル製品：超音波発振システム（１ＭＨｚ、２０ＭＨｚ）」
　の利用を提案します。

水槽や洗浄液、洗浄物や洗浄レベルの状態・・・により
　脱気ファインバブル発生液循環装置を提案します。

2）加工装置・工作機械・・・の場合

現状の装置に対して
　振動測定（音圧測定・解析）に基づいた、
　超音波追加・改良方法を提案・実施します。

具体的には、
超音波の測定解析が容易にできる
　「オリジナル製品：超音波テスターＮＡ（推奨タイプ）」による
　各種機械・・の振動状態に合わせた
　超音波利用について打ち合わせ相談します。

超音波利用に合わせて
超音波の発振制御が容易にできる
「オリジナル製品：超音波発振システム（１ＭＨｚ、２０ＭＨｚ）」
　の利用を提案します。

１）オリジナル製品：超音波システム（音圧測定解析、発振制御）
　システム概要（標準システム）
　：：超音波テスターＮＡ　１０ＭＨｚタイプ
　：：発振システム２０ＭＨｚタイプ
　価格　２８０，８００円（税込：消費税１０％）

　システム概要（推奨システム）
　：：超音波テスターＮＡ　１００ＭＨｚタイプ
　：：発振システム２０ＭＨｚタイプ
　価格　３４０，２００円（税込：消費税１０％）

２）オリジナル超音波プローブの開発製造対応
　５００Ｈｚから１００ＭＨｚの超音波伝搬状態を制御可能にする
　超音波プローブを、利用目的に合わせて製造開発します。
　プローブの内容に合わせた見積もりを提出します

３）その他（出張対応：納品・設置・操作説明・・・）
　コンサルティング費用
　（出張条件・・・に合わせた見積もりを提案します）

このカタログについて

ドキュメント名 超音波システム（製造販売・コンサルティング対応）
ドキュメント種別 製品カタログ
ファイルサイズ 3.1Mb
取り扱い企業 超音波システム研究所 (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

この企業の関連カタログの表紙
超音波発振システム（２０ＭＨｚ）カタログ--2025.05.17--
製品カタログ

超音波システム研究所

この企業の関連カタログの表紙
低周波の共振現象と、高周波の非線形現象を制御可能な超音波プローブの発振制御方法
製品カタログ

超音波システム研究所

この企業の関連カタログの表紙
メガヘルツ超音波による「表面改質」技術
製品カタログ

超音波システム研究所

このカタログの内容

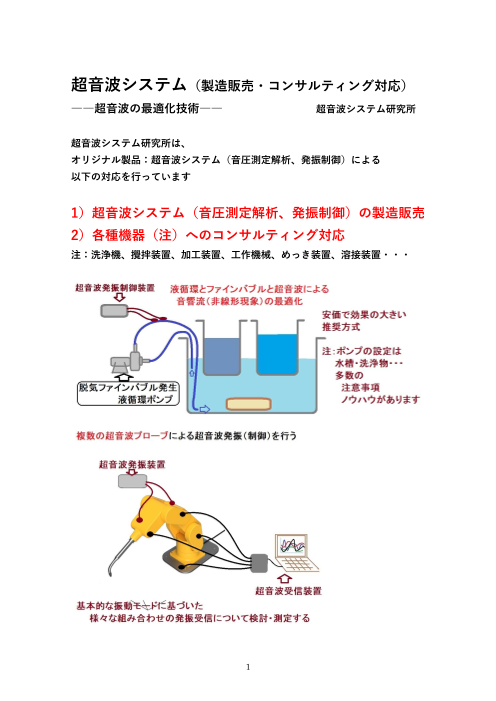

Page1

超音波システム（製造販売・コンサルティング対応） ――超音波の最適化技術―― 超音波システム研究所 超音波システム研究所は、 オリジナル製品：超音波システム（音圧測定解析、発振制御）による 以下の対応を行っています 1）超音波システム（音圧測定解析、発振制御）の製造販売 2）各種機器（注）へのコンサルティング対応 注：洗浄機、攪拌装置、加工装置、工作機械、めっき装置、溶接装置・・・ 1

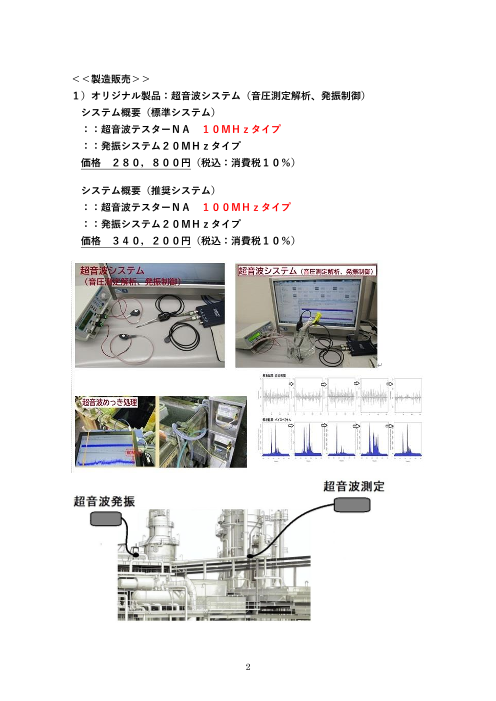

Page2

＜＜製造販売＞＞ １）オリジナル製品：超音波システム（音圧測定解析、発振制御） システム概要（標準システム） ：：超音波テスターＮＡ １０ＭＨｚタイプ ：：発振システム２０ＭＨｚタイプ 価格 ２８０，８００円（税込：消費税１０％） システム概要（推奨システム） ：：超音波テスターＮＡ １００ＭＨｚタイプ ：：発振システム２０ＭＨｚタイプ 価格 ３４０，２００円（税込：消費税１０％） 2

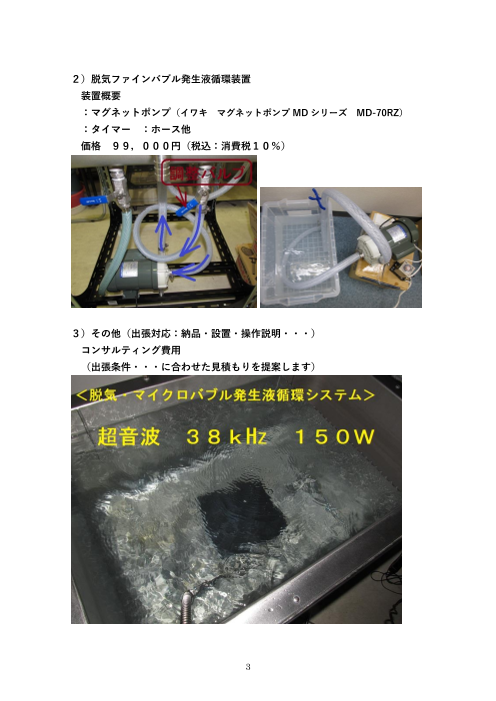

Page3

２）脱気ファインバブル発生液循環装置 装置概要 ：マグネットポンプ（イワキ マグネットポンプMDシリーズ MD-70RZ） ：タイマー ：ホース他 価格 ９９，０００円（税込：消費税１０％） ３）その他（出張対応：納品・設置・操作説明・・・） コンサルティング費用 （出張条件・・・に合わせた見積もりを提案します） 3
Page4

＜＜コンサルティング対応＞＞ 1）超音波洗浄機の場合 現状の超音波に対して 音圧測定・解析に基づいた、改良方法を提案・実施します。 具体的には、 超音波の測定解析が容易にできる 「オリジナル製品：超音波テスターＮＡ（推奨タイプ）」による 超音波洗浄機の測定・確認により 改善レベルについて打ち合わせ相談します。 改善レベルに合わせて 超音波の発振制御が容易にできる 「オリジナル製品：超音波発振システム（１ＭＨｚ、２０ＭＨｚ）」 の利用を提案します。 水槽や洗浄液、洗浄物や洗浄レベルの状態・・・により 脱気ファインバブル発生液循環装置を提案します。 4
Page5

2）加工装置・工作機械・・・の場合 現状の装置に対して 振動測定（音圧測定・解析）に基づいた、 超音波追加・改良方法を提案・実施します。 具体的には、超音波の測定解析が容易にできる 「オリジナル製品：超音波テスターＮＡ（推奨タイプ）」による 各種機械・・の振動状態に合わせた 超音波利用について打ち合わせ相談します。 超音波利用に合わせて超音波の発振制御が容易にできる 「オリジナル製品：超音波発振システム（１ＭＨｚ、２０ＭＨｚ）」 の利用を提案します。 １）オリジナル製品：超音波システム（音圧測定解析、発振制御） システム概要（標準システム） ：：超音波テスターＮＡ １０ＭＨｚタイプ ：：発振システム２０ＭＨｚタイプ 価格 ２８０，８００円（税込：消費税１０％） システム概要（推奨システム） ：：超音波テスターＮＡ １００ＭＨｚタイプ ：：発振システム２０ＭＨｚタイプ 価格 ３４０，２００円（税込：消費税１０％） 5
Page6

２）オリジナル超音波プローブの開発製造対応 ５００Ｈｚから１００ＭＨｚの超音波伝搬状態を制御可能にする 超音波プローブを、利用目的に合わせて製造開発します。 プローブの内容に合わせた見積もりを提出します ３）その他（出張対応：納品・設置・操作説明・・・） コンサルティング費用 （出張条件・・・に合わせた見積もりを提案します） 6
Page7

7
Page8

超音波テスター（タイプＮＡ）カタログ 超音波機器の音圧管理から 音響特性を確認して 最適な超音波の「管理」・「検討」が可能なセット 内容 超音波洗浄機の音圧測定専用プローブ １本 超音波測定汎用プローブ １本 オシロスコープセット １式 解析ソフト・説明書・各種インストールセット １式（ＵＳＢメモリー） 超音波システム研究所 住所：〒192-0046 東京都 八王子市 明神町２丁目２５－３ ＳＯＨＯプラザ京王 ３０３ 電話番号 ０９０－３８１５－３８１１ ホームページ http://ultrasonic-labo.com/ 8
Page9

超音波の音圧測定解析システム 「超音波テスターＮＡ」（オシロスコープ 100MHz タイプ） ＵＳＢオシロスコープ Ｐｉｃｏｓｃｏｐｅ２２０７Ａ ■主な仕様 ・帯域幅(-3dB)：100MHz ・最大サンプリングレート：1Gサンプル/s ・バッファメモリ：40kサンプル ・ファンクションジェネレーター(任意波形発生器)：1MHz ・入力インピーダンス：1MΩ||13pF ・過大入力電圧保護：±100V(DC+ACピーク) ■セット内容 ・製品本体 ・オシロスコーププローブ×2本 ・USBケーブル(A-B) ・CD-ROM ・インストールガイド(英文) 9
Page10

超音波発振システム20MHzタイプ USP-2021-20MHz 超音波の発振を行うシステム 内容 超音波発振専用プローブ ２本 ファンクションジェネレータ １式 説明書 １式（ＵＳＢメモリー） ファンクションジェネレータ KKmoon D D S 信号発生器 200MSa / s 25MHz 仕様： 主な特徴周波数範囲の正弦波 ノーマルモード：0Hz〜25MHz 方形波：0Hz〜6MHz 出力変調周波数スイープ 波形タイプ正弦/方形/のこぎり波、任意波形リフティング 波形長：2048 ポイント サンプリングレート：200MSa/s 波形の振幅分解能：12 ビット 最小周波数分解能：10MHz 振幅範囲 5mVp-P〜20Vp-p 出力インピーダンス：50Ω（±10％） 超音波システム研究所 Ver 1.00 10
Page11

超音波発振システム１MHzタイプ USP-2021-1MHz 超音波の発振を行うシステム 内容 超音波発振専用プローブ １本 ファンクションジェネレータ １式 説明書 １式（ＵＳＢメモリー） 超音波システム研究所 Ver 1.00 11
Page12

オリジナル超音波発振専用プローブ（標準タイプ） 超音波発振プローブ UPP-2019 品番 ３００Ａ２８：タイプＲ１ コード長さ ５００－１０００ｍｍ 先端部（圧電素子） 直径２５－５０ｍｍ 重量 ４５ｇ 接続プラグ ＢＮＣ 最大出力 ２０Ｖ（推奨 １０－１５Ｖ） 最大発振周波数 ２５ＭＨｚ（推奨 ２０ＭＨｚ以下） 注：最大出力、最大発振周波数以下の範囲で使用してください 注意 プローブの先端部（超音波発生部分）を水槽内の液に入れる場合 プローブは、対象物あるいは治工具・・に、 洗濯バサミの圧力程度で固定すると応力分布と伝搬効率が最適化します あるいは、下記写真のように自然放置（つるす、置く）してください （大きな負荷がかかると低周波の共振現象発生の原因になります ） 注意 プローブの先端部は振動の発生部です、取り扱いに注意してください 12
Page13

事例 ２０２１．０７．０８ 13
