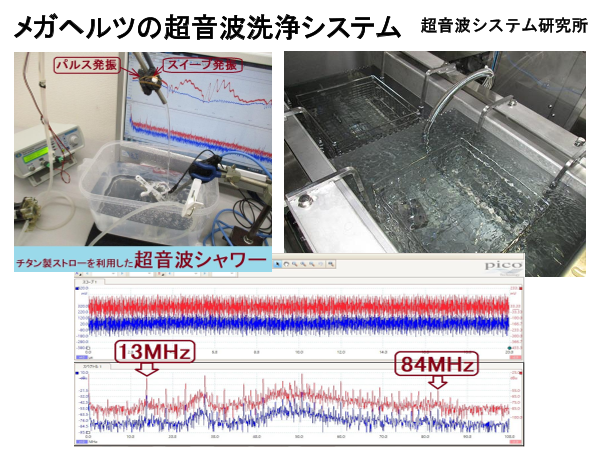

メガヘルツの超音波洗浄システム 超音波システム研究所

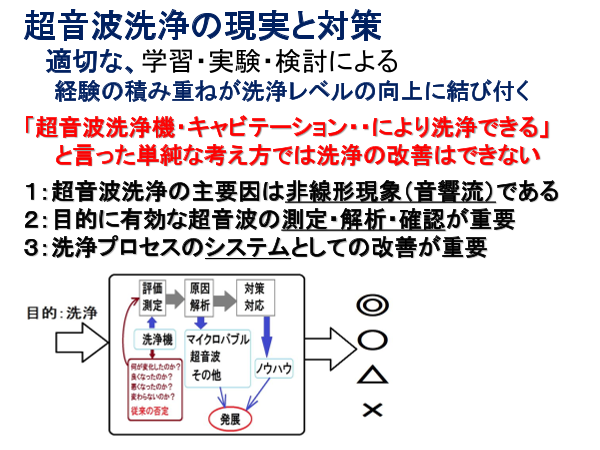

超音波洗浄の現実と対策
適切な、学習・実験・検討による
経験の積み重ねが洗浄レベルの向上に結び付く
「超音波洗浄機・キャビテーション・・により洗浄できる」
と言った単純な考え方では洗浄の改善はできない
１：超音波洗浄の主要因は非線形現象（音響流）である
２：目的に有効な超音波の測定・解析・確認が重要
３：洗浄プロセスのシステムとしての改善が重要
脱気・ファインバブル（マイクロバブル）発生液循環装置
洗浄液を均一な（溶存気体濃度の分布）状態にすることで
超音波が水槽内の液体全体に、均一に効率よく伝搬する
吐出力の高いポンプの、吸い込み側のホースを絞る
安価なポンプの利用でファインバブルは簡単に発生する
適切な液循環の実現には総合的な技術が必要
１）超音波洗浄の主要因は、音響流（非線形現象）
音響流のダイナミック制御が超音波洗浄技術
２）現状への応急対策
現状の洗浄装置に、非線形振動現象を追加する
＊洗浄液の均一化（５－６万円程度のマグネットポンプ）
＊低価格の機器（超音波発振システム）により
変化するメガヘルツの超音波を追加する
洗浄効果の大きい非線形振動の伝搬制御を実現する
３）恒久対策
洗浄物・洗浄水槽・洗浄液・・・洗浄目的に合わせた
制御条件（超音波、ポンプ、搬送装置、・・）と
超音波の伝搬条件（キャビテーション・音響流）の最適化
を統計数理に基づいて追求し続ける
（統計数理の継続的な学習が必要）
超音波発振システム20MHzタイプ
http://ultrasonic-labo.com/wp-content/uploads/cec37b87b71060c758e71ebe14a0b5c4.pdf
非線形振動の伝搬現象を発生させる１－２４ＭＨｚの超音波発振制御
非線形振動の伝搬現象を発生させる１－２４ＭＨｚの超音波発振制御
非線形振動の伝搬現象を発生させる
１－２４ＭＨｚの超音波発振制御
超音波のダイナミック制御 パルス発振とスイープ発振
１）超音波の複雑な現象は誰も正確に理解していない
２）どのような 超音波現象も、調べるときりがない
３）超音波利用に対する
独自の対象物・加工方法・・・を考慮した
オリジナルの利用技術開発を行う
４）実験・検討・経験・学習・・・
（メーカや識者・各種情報・・に迷わされなければ）
必ず、未知の部分への挑戦になります
従って 自分で考え追及する ことが必要
例 超音波を減衰させる効果を組み合わせることで、
減衰対策が実現できる場合もあります
洗浄システムの具体例 利用目的に合わせた超音波制御例
