柔軟な経路設定で設置も変更も簡単に。
AGV（無人搬送車）やAMR（自律走行搬送ロボット）とは異なる独自のサインポスト誘導方式を採用！
PCで簡単経路設定した後は目印（サインポスト）を設置するだけ。
レイアウト変更の際もルートテープの変更工事や地図の再設定は不要です。
その他の詳細については、カタログをご確認ください。
このカタログについて
| ドキュメント名 | 磁気テープ不要！次世代搬送ロボット「SIGNAS」 |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 820.5Kb |
| 登録カテゴリ | |
| 取り扱い企業 | 株式会社ドーワテクノス (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

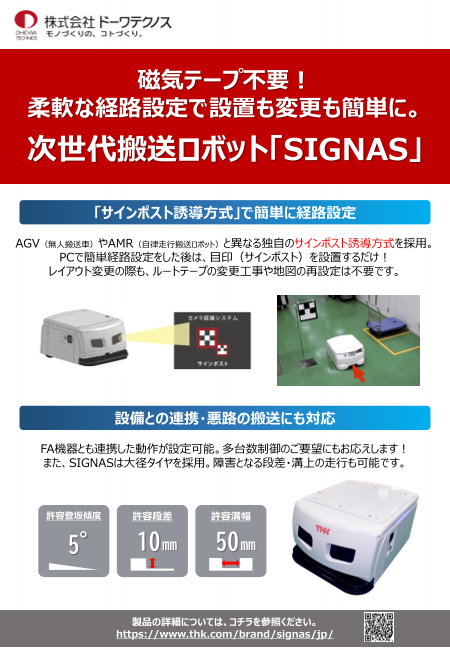

Page1
スライド 1
磁気テープ不要！
柔軟な経路設定で設置も変更も簡単に。
次世代搬送ロボット「SIGNAS」
「サインポスト誘導方式」で簡単に経路設定
AGV（無人搬送車）やAMR（自律走行搬送ロボット）と異なる独自のサインポスト誘導方式を採用。
PCで簡単経路設定をした後は、目印（サインポスト）を設置するだけ！
レイアウト変更の際も、ルートテープの変更工事や地図の再設定は不要です。
設備との連携・悪路の搬送にも対応
FA機器とも連携した動作が設定可能。多台数制御のご要望にもお応えします！
また、SIGNASは大径タイヤを採用。障害となる段差・溝上の走行も可能です。
許容登坂傾度 許容段差 許容溝幅
5° 10mm 50mm
製品の詳細については、コチラを参照ください。
https://www.thk.com/brand/signas/jp/
Page2
スライド 2
「SIGNAS」はこんなお悩みにお応えします！
搬送に割く時間・人手を抑えたい
予測不能な物に対応できず、搬送が止まることがある
設置やメンテナンスに手間とコストがかかる
磁気テープレスでの自動搬送を行いたい
けん引機能がより強化されたパワーアップ版も！
標準仕様は最大500kgの許容けん引重量のところ、
最大1,000kg (1t) までのけん引重量に対応。
重量物の安定搬送を、柔軟なルート設定とともに実現します。
仕様
形 番 SIGNAS‐BM（標準機） SIGNAS‐BM1T（パワーアップ版）
主 外形寸法 W615mm×L825mm×H420mm W615mm×L825mm×H442mm（重りを含む）
要
本体重量 100㎏（リチウム） 220㎏（リチウム）
寸
法 牽引質量 500kg※ 1000kg※
積載質量 150kg -
走行方向 前進 / 後進 / カーブ / スピンターン
走行速度 牽引時30m/min 積載時60m/min 24m/min（0.4m/s）※無負荷時30m/min
走行加減速度 0.1～1m/s2 0.1～0.2m/s2（推奨値）
走
行 登坂斜度 5度 3度（1000kg以下）5度（500kg以下）
機 段差乗越 10mm 10mm（助走が必要）
能
乗越溝幅 50mm 50mm（単体での値）
±150mm（サインポスト追従時）
停止精度
（単体での値）
±10mm（ライントレース時）
※実測値：路面の摩擦係数により変化
