1/120ページ
ダウンロード(34.2Mb)
スリップリングを中心とした製品をご紹介
取扱製品の多くを載せた総合カタログです。
このカタログについて
| ドキュメント名 | 総合カタログ |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 34.2Mb |
| 取り扱い企業 | 株式会社東測 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容
Page1
目次
ページ
スリップリング解説 2,3
ライナップダイジェスト 4,5
軸端型スリップリングマトリックス 6
中空型スリップリングマトリックス 7
<軸端型>
・軸端型スリップリングS型・SR型 S4~SR36M 9,10
New ・デジタル信号用スリップリング S4/D~S10/D 11
・高速・振動ノイズ対策型 S4RS~S10RS 12
・スリップリング取付略図 13
・「ステーター固定取付」方法 参考写真 14,15
・薄型・軽量 SHORT S4/T 17
・薄型・軽量・振動ノイズ対策型 S4CP S8CP 18
・高速・長寿命型 20,000rpm S10/15K09/LHV 19
・高速・長寿命型 20,000rpm S10M/15K09/LHV 20
・高速回転 15,000rpm SR20M/GEVL 21
・多極型 SR36M/4K 22
・多極型 SR45A-AXHS 23
・多極型 SR60A-AXHS 24
・エンコーダー内蔵型 SR4M/E60~SR10M/E60 25
・エンコーダー内蔵型 SR4A/PE512~SR10A/PE512 26
・全天候型 SR4MW~SR20MW 27
・エンコーダー内臓全天候型 SR4~10MW/E60 28
・エンコーダー内臓全天候型 SR*AW/E*/AX 29
・小型樹脂筐体 軸端型/短型 T-18・24・36 30
・小型樹脂筐体 軸端型 T-40-56S 31
・T型 取扱説明書 32
<各種アクセサリー/ホイール治具>
・ステーター用ゴムキャップ スリップリング S・SR用 33
・ステーター用回り止め金具 MK-S/MK-SR/MK-SEEX 34
・実車ホイール取付用治具 簡易防滴型・全天候型 35
・実車ホイール取付用スリップリング治具 スリップリング組付け参考図 36,37
<計測信号用アンプ>
New ・ひずみゲージ信号用小型アンプ AMP-SG-MH-* 39
・回転ブリッジボックス BB-120(350)-1(2・3) 40,41
・ブリッジ回路内蔵ひずみゲージ用 AMP-SG*-U2-BC*-* 42,43
New ・取付アタッチメント付き熱電対アンプ AMP-TC#*-EH1.5 45
・熱電対アンプ (2~9点計測用) AMP-TC#-*2 46,47
・7点熱電対用アンプ組込スリップリング SR10M/TC7 48
New ・熱電対用7chアンプ内蔵小型スリップリング SHORT S10M/T/TC7*T/LH 49
New ・コネクタ形K型熱電対アンプ MICROTC 50,51
<中空型>
・中空一体型 軸径:φ12.75/φ25.50/φ38.20/φ50.90 53~59
・ステーターリード線配線方法 60
・中空セパレート型 軸径:φ12.75/φ25.45/φ38.15/φ50.90 61~69
・外形およびブラシブロック取付例 70
・計測用 7,000rpm B4-2/B6-2 71
・空冷式高速回転 15,000rpm B6-2 NSN 15K 72
・空冷式高速回転 3チャンネル熱電対アンプ付 B6-2 NSN 15K TC3 73
・全天候型 7,000rpm B4-2W/B6-2W 74
・全天候型エンコーダー内臓 3,500rpm B7-T-1.2W 75
<ロードセル>
・小型&高精度 3分力ロードセル TR3D-A/B/C/D,3A,3ARシリーズ 77
・高精度 ロードセル ULCシリーズ 78
・ロードセル MBシリーズ 79,80
<ホイールトランスデューサー>
New ・ホイール横滑りセンサー TrueSlip 81
New ・ホイールパルストランスデューサー WPT 82,83
New ・ホイール6分力計 WFT 84~90
New ・ホイールトルクトランスデューサー WTT 91,92
<EMC試験用光ファイバー送受信機> 93
・アナログ信号対応(周波数 DC~20kHz) FO-ST、SR-04 95,96
・アナログ信号対応(周波数 DC~1MHz) FO-HBST、HBSR 97,98
・アナログ・ビデオ信号対応(周波数 DC~8MHz) FO-HBAVT、HBAVR 99,100
New ・通信信号対応(信号転送速度 最大4Mbit/s) FO-CANFD/-R 101~103
<トラブルシューティング>
・熱電対計測 105~108
・ひずみゲージ計測 109~111
・端子半田付けのコツ 113~117
Ver11.2
- 1 -
Page2
軸端型と中空一体型併用スリップリングの例
スリップリングとは、回転体での計測信号(応力・軸力・
温度・振動等)を固定側に伝送または、固定側から回転側へ電源
等を供給するコネクターの役割を果たします。一般的には、接触型ス
リップリング(回転リングとブラシが接触しているタイプ)が用いられます。
信頼と実績
株式会社 東測
〒249-0005 神奈川県逗子市桜山2丁目1番15号
TEL:046-872-3023 FAX:046-871-4949
- 2 -
Page3

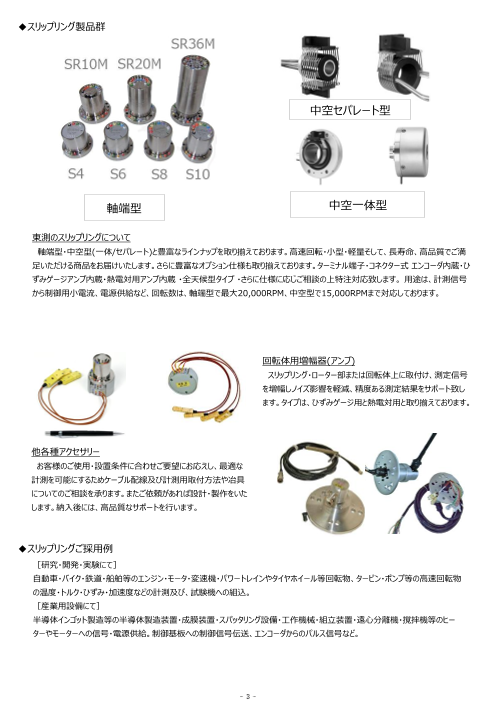

◆スリップリング製品群
中空セパレート型
軸端型 中空一体型
東測のスリップリングについて
軸端型・中空型(一体/セパレート)と豊富なラインナップを取り揃えております。高速回転・小型・軽量そして、長寿命、高品質でご満
足いただける商品をお届けいたします。さらに豊富なオプション仕様も取り揃えております。ターミナル端子・コネクター式 エンコーダ内蔵・ひ
ずみゲージアンプ内蔵・熱電対用アンプ内蔵 ・全天候型タイプ ・さらに仕様に応じご相談の上特注対応致します。 用途は、計測信号
から制御用小電流、電源供給など、回転数は、軸端型で最大20,000RPM、中空型で15,000RPMまで対応しております。
回転体用増幅器(アンプ)
スリップリング・ローター部または回転体上に取付け、測定信号
を増幅しノイズ影響を軽減、精度ある測定結果をサポート致し
ます。タイプは、ひずみゲージ用と熱電対用と取り揃えております。
他各種アクセサリー
お客様のご使用・設置条件に合わせご要望にお応えし、最適な
計測を可能にするためケーブル配線及び計測用取付方法や冶具
についてのご相談を承ります。またご依頼があれば設計・製作をいた
します。納入後には、高品質なサポートを行います。
◆スリップリングご採用例
[研究・開発・実験にて]
自動車・バイク・鉄道・船舶等のエンジン・モータ・変速機・パワートレインやタイヤホイール等回転物、タービン・ポンプ等の高速回転物
の温度・トルク・ひずみ・加速度などの計測及び、試験機への組込。
[産業用設備にて]
半導体インゴット製造等の半導体製造装置・成膜装置・スパッタリング設備・工作機械・組立装置・遠心分離機・撹拌機等のヒー
ターやモーターへの信号・電源供給。制御基板への制御信号伝送、エンコーダからのパルス信号など。
- 3 -
Page4
◆スリップリング (軸端型)
標準S・SRシリーズ 超高速回転 全天候型
型式 S4,S6,S8,S10, 振動・ノイズ対応型 多極 長寿命 SR_MW
SR10M,SR20M,SR36M S_RS SR20M-GEVL S10(M)/15K09/LHV
外観
ライナップ中最高回転数 雨天等対応・防滴仕様
スタンダードモデル 振動・ノイズに強く高速回転 多極で高速回転対応、
特徴 接点潤滑油補充方式 屋外での使用用途
小型・軽量・ステンレス筺体 対応、標準S型と寸法共通 両持リング式
標準型の約3倍の寿命 回転部ゴムシール
許容回転数 6,000
12,000 15,000 20,000 2,000
(RPM) (20:4,000,36:2,400)
リング数 4,6,8,10,20,36 4,6,8,10 20 10 4,6,8,10,20,36
寸法 ロータ:41.3、M:50.8 ロータ:41.3 ロータ: 50.8 ロータ: 41.3,M50.8 ロータ:50.8
(径mm) ステータ:S:31.3 SR:34.9 ステータ:S:31.3 ステータ:36.6 ステータ:31.24 ステータ:34.9
許容電流圧 50 V DC/AC 200mA以下 50 V DC/AC 500mA以下 50 V DC/AC 250mA以下 50 V DC/AC 200mA以下 50 V DC/AC 200mA以下
用途 計測・制御信号 計測・制御信号 計測(モーター温度測定等) 計測(モーター温度測定等) 計測・制御信号
デジタル信号用 エンコーダ内蔵型 薄型 コネクター式 多極特注
型式 S4/D、S6/D、S8/D、S10/D SR_M/E60 SHORT S4/T,S6/T SR20AW/E512/AX等 SR45A,SR60A
SR_M(A)/PE512 S4CP,S8CP
外観
デジタル信号用高速回転 軸長長さを短縮省スペース
回転数・速度も同時測定 多極・コネクター式
特徴 内部ツイストリード配線 ロータ:端子 多極・コネクター接続式
パルス数:60,256,360,512 接続方式
Gbps対応 ステータ:端子・コネクタ(CP)
許容回転数
12,000 6,000 6,000 2,000 4,000
(RPM)
リング数 4,6,8,10 4,6,8,10 4,6,8 10,20,36 45,60
寸法 ロータ:41.3 ロータ:(M)50.8,(A)63.5 ロータ:41.3 ロータ:63.5
(径mm) ステータ:S:31.3 ステータ:(E)34.9,(PE)55.4 ステータ:31.3
許容電流圧 500mA以下 50 V DC/AC 250mA以下 50 V DC/AC 200mA以下 50 V DC/AC 500mA以下 50 V DC/AC 250mA以下
用途 イーサネット・CAN信号通信 計測・制御信号 計測・制御信号 計測・制御信号 計測・制御信号
◆スリップリング (中空型)
薄型パッケージ 全天候型 特別仕様対応
型式 一体型 セパレート型 B4-2,B6-2,B8-2 B4-2W,B6-2W *個別仕様に合わせて特注対
応可能
外観
低速~高速回転対応 リング・ブラシ分割式省寸法
高回転、薄型コンパクト、
特徴 リング数の選択多数、 リング数の選択多数、 防滴構造・耐環境仕様
耐振動性
ブラシ交換可能 ブラシ交換可能
許容回転数 7,000
6,000 6,000 7,000
(RPM) (空冷特別仕様:15000) 極数,軸径などご要望に
リング数 2~24 2~24 4,6,8 4,6 ご対応致します。
寸法 軸径:φ12.75~50.9
軸径:φ12.75~50.9 軸径:50.8 軸径:50.8
(径mm) 外形:φ64~125
許容電流圧 60 V 5.0 A(特注対応可) 60 V 5.0 A(特注対応可) 50V 1.0 A 50V 1.0 A
用途 制御信号・電源供給 制御信号・電源供給 計測・制御信号 計測・制御信号
*記載以外にも多数の機種を取り揃えておりますので、お問い合わせ下さい。
*ご使用用途・設置条件等ご相談いただければ、計測方法のご提案に合わせ、最適な商品のご提案をいたします。
- 4 -
Page5
*ご使用用途・設置条件等ご相談いただければ、計測方法のご提案に合わせ、最適な商品のご提案をいたします。
◆各種アクセサリー
型式 配線サービス・各種実車実験用ホイール治具・コネクター配線など 回転止め金具 ゴムキャップ
外観
実車実験用ホイール取付 実車実験用ホイール取付 台上実験用
特徴/用途 ステータ部の固定用治具 ステータ部・端子保護用
簡易防滴型/多点歪測定 全天候型アッセンブリー ワンタッチ配線接続
◆アンプ (計測信号用・ノイズ対策)
MICROTC AMP-TC*-*2 AMP-SG-MH-* AMP-SG*-U2-BC* BB-120(350)-(1~4)
型式
コネクター型熱電対アンプ 熱電対回転アンプ ひずみゲージ用小型アンプ ひずみ回転アンプ 回転ブリッジボックス
New
外観
熱伝対アンプとコネクタ一体 軸端型SRと組合わせ回転側 小型モールドで回転体に限ら 回転側でひずみ値を増幅、 回転側へブリッジ回路を設置
特徴/用途
リニアライザー内臓 に取付測定精度の向上 ず非回転部でも利用可能 微小応力値の測定に有利 しノイズ影響を軽減する
チャンネル数:2~9 チャンネル数:1 チャンネル数:1,2,3
仕様 1チャンネル、Kタイプ対応 チェンネル数:1~4
TCタイプ選択:J,K,T,E,N 印加電圧:2.5V/5V/10V 印加電圧:2.5v/5V/10V
◆ホイールトランスデューサー / ロードセル
ホイール横滑りセンサー ホイールパルストランデューサー ホイール6分力計測(WFT) 3分力ロードセル ロードセル
型式
TrueSlip (WPT) 2輪車・小型から大型・建機 X,Y,Z軸同時計測 小型・高精度・高信頼性
New New
外観
非接触光センサー、横滑り角、X/Y パルス出力測定で車速・ Fx,Fy,Fz,Mx,My,Mz 幅広いラインナップ(大容量) 低容量から幅広い選択
特徴/用途
軸速度をCAN信号出力 回転角・回転方向測定 回転数、位置、加速度 小型・高精度 圧縮・引張り両方に対応
車速:2~320km/h 360・512パルス 静的垂直荷重:550㎏~9t 2N~500kN幅広いラインナップ
仕様 0.5N~5KN
分解能≦0.1°(精度≦0.2°) (OP:5000パルス)IP67準拠 IP67準拠 本体15gの小型から準備
◆EMC試験用光ファイーバー送受信機
FO-CANFD/-R FO-ST/SR-04 FO-HBST/HBSR FO-HBAVT/HBAVR
型式
CAN&CANFD信号対応 アナログ信号対応 アナログ信号対応 アナログ・ビデオ信号対応
New
外観
1通信/セット 4ch/セット 1ch/セット 1ch/セット
特徴
送信機のみシールドケース 送信機のみシールドケース 送受信機ともシールドケース 送受信機ともシールドケース
仕様 データ速度 4Mbit/s 周波数 DC ~20KHz 周波数 DC ~1MHz 周波数 DC ~8MHz
●創 立1977年4月30日
◆会社概要 ●資本金1,000万円
●業務内容スリップリング及び電気応用各種機器の輸出入、製造販売
●他取扱品目INTERFACE社製ロードセル/EMC試験用光ファイバー送受信機等
●会社沿革
-1977年4月30日 「国内にない計測関連機器を輸入し計測業界の発展に貢献」・「信頼と品質」をモットーとし東京都恵比寿に設立
-1982年1月 Michigan Scientific Corporationとの日本総代理店契約
-1984年5月 資本金1,000万円に増資
Ver7.2 -1990年10月 本社を神奈川県逗子市に移転
- 5 -
Page6
軸端型スリップリング ラインナップ
Ver.8.1
回転
rpm
高速回転 薄型 SHORT S10M/T/TC7*T/LH
7CHアンプ 20,000rpm P-49
S10(M)/15K09/LHV
20,000 20,000rpm P-19,20
SR10M/TC7 P-48
アンプ内蔵 7CHアンプ12,000rpm
15,000 S4,6.8,10RS, S4,6,8,10/D(デジタル信号用)
多極
P-12 12,000rpm P-11 SR20M-GEVL
15,000rpm P-21
12,000
エンコーダ付き SR4,6,8,10M/E60 SR4,6,8,10A/PE512
6,000rpm P-25 6,000rpm P-26
6,000
S4,6.8,10 SR10M
汎用モデル 6,000rpm P-9 6,000rpm P-9
SR20M SR36M/4K SR45,60A-AXHS
SHORT S4/T S4CP S8CP 4,000rpm P-9 4,000rpm P-22 4,000rpm P-23,24
4,000 薄型 6,000rpm P-17 6,000rpm P-18
SR36M
2,400rpmP-9
2,000
SR4,6,8,10,20MW SR4,6,8,10MW/E60 SR10,20,36AW/E*/AX P-29
全天候 2,000rpm P-27 2,000rpm P-28 2,000rpm *256,360,512パルス
※非全天候型は高速回転ラインナップあり
エンコーダー内臓全天候(コネクタ接続)
1,000
樹脂筐体
T-18/24/36 T40-56S
600rpm P-30 100rpm P-31
極数
4 6 8 10 20 30 40 50 60
- 6 -
Page7
中空型スリップリングのラインナップ
Ver8.1 P-71
“空冷式” ~15,000rpm : B6-2 NSN 15K
回転数: ※高速回転での熱電対計測の場合
P-72
15,000rpm アンプ内蔵必須⇒ B6-2 NSN 15K TC3
P-61 P-73
“薄型一体型” ~7,000rpm: B4-2, B6-2, B8-2
~4,500rpm: B4-3.2 P-71
オプション⇒全天候&エンコーダ内蔵型
下 リ
が ン
“ 汎用セパレート型 ” り グ
~6,000rpm ,2~24極 高 径
速 が
内径:φ12.75~50.9 回 小 “汎用一体型 ”
転 さ
小型・軽量 ~6,000rpm ,2~24極・ い
P-65 090型 長 ほ 内径:φ12.75~50.9
寿 ど P-53
命 ブ
“薄型” 1-90型 ラ 098型
“省外径”
1-101型(2極) シ
摺 ”実車全天候型”298RC型
1-301型(3極) 1-91型 速 198型 ~3,500rpm:
が
B7-T-1.2W
1-92型 298型
特注にて多種多様なニーズに対応可能
多極(~120極)&大型内径(~φ300) 398型
P-75
0rpm
リング・ブラシセパレート型で取付自由 アッセンブリー品で簡単取付
※要ブラシ設置スタンド ※セパレート型比重量増
*別途御相談ください。
- 7 -
Page8
空白ページ
MEMO
- 8 -
Page9
軸端型スリップリング 2004-233
2022/4/22
S型・SR型
~小型・軽量・多極で計測に最適~
S型・SR型スリップリングは、小型・軽量で筐体に
は耐候性のあるステンレスを採用しており、耐震
性にも優れ、長寿命でメンテナンスフリーです。リン
グに特殊金合金、ブラシに特殊銀合金を採用し
計測に最適なスリップリングです。極数の種類も
豊富に取り揃えております。
《 特 長 》
●小型軽量です。
●筐体には、耐候性あるステンレスを採用しております。
●軸受けは永久潤滑式を採用しております。
●耐震性に優れた構造です。
●特殊な金合金をリングに、それに適した特殊銀合金をブラシに用いておりますので、
ノイズが従来のものより極めて小さくなっております。
●接続端子は色彩分別されておりますので、リード線の接続・結線が容易です。
●接続回路数は、4極より36極までございます。
●耐久回転数は約108回転と長寿命で、また定期的に清掃する必要はございません。
*極数による
標準仕様
MODEL S4 S6 S8 S10 SR10M SR20M SR36M
項目
リング数 4 6 8 10 10 20 36
電流容量(mA) 200 200 200 200 250 250 200
使用電圧(V DC/AC) 50 50 50 50 50 50 50
許容回転数(RPM) 6,000 6,000 6,000 6,000 6,000 4,000 2,400
耐久回転数 約108回転 4×107 2×107
接触固定抵抗(Ω) 約0.1以下
ノイズ(S/N比) db 60db = 0.1%(350Ω ひずみゲージ 4-アクチブゲージ法 出力3mV/Vにて)
仕様温度範囲(℃) -40~+120
起動トルク 約0.2N・cm(約20g・cm)
質量(g) 105 107 112 113 187 202 255
* SR10Mはブラシリフター付き
◆ ひずみゲージ多点測定時の測定点数と必要極数例
120Ωひずみゲージのフルブリッジ方法として、印加電源2V共通の場合
項目 MODEL S4 S6 S8 S10 SR10M SR20M SR36M
ブリッジ電源回路 2 2 2 2 2 2 6
ブリッジ出力回路 2 4 6 8 8 18 30
計測点数 1 2 3 4 4 9 15
株式会社 東 測 〒249-0005 神奈川県逗子市桜山2丁目1番15号
TEL:046-872-3023 FAX:046-871-4949
- 9 -
Page10
ローター取付穴φG
S型 2-M2.6 等配 SR20M
SR型 3-M4 等配
*各端子長さ:約3mm
単位:mm
MODEL
項目 S4 S6 S8 S10 SR10M SR20M SR36M
A 6.35 6.35 6.35 6.35 6.35 6.35 6.35
φB 41.262 ±0.025 50.787 +0/-0.025
φD 31.24 +0.13/-0 34.925 ±0.075 36.60±0.075
φF 36.45 ±0.08 43.18 ±0.08 43.18 ±0.08
G 2-φ2.9 2-φ2.9 2-φ2.9 2-φ2.9 3-φ4.2 3-φ4.2 3-φ4.2
H 30.5 33.0 38.1 38.1 41.1/*42.7 56.6 89.2
*ブラシリフタートップまで
断熱アダプター
<ローター取付>
ローターの取付穴を用いて、アダプターのインロー部に固定します。
回転軸が高温の場合は、ガラスエポキシ等の材質でアダプタまたは円板を製作して、
断熱を施して下さい。
<ステーター取付>
ステーターの回り止め金具を固定台等のストッパーに差込み、供回り止めを施して下さい。
リジッドの固定は避けて下さい。
大きな振動がある箇所へ設置する場合は、ステーター固定設置方法*など、別途対策をご検討・ご相談ください。
*資料は別途お問合せください。
*記載されている仕様・寸法は予告なく変更させていただくことがあります。
株式会社 東 測 〒249-0005 神奈川県逗子市桜山2丁目1番15号
TEL:046-872-3023 FAX:046-871-4949
- 10 -
Page11
たて
2004-444
2021/6/24
デジタル信号用スリップリング
《型式: S4/D、S6/D、S8/D、S10/D》
◇特 長
・金合金リング+銀合金ブラシで低接触抵抗値・低ノイズ
・内部配線をツイストリード線でGbps対応
・S8/Dは端子色をCat5/Cat6リード線色に合わせる
ことによってツイストペアの接続間違え防止
・回転側の端子は円周上の片側に集結し、配線作業性向上
(S10/Dのみ8端子と2端子に分割)
・標準のSシリーズ(S4, S6, S8, S10)と同寸法
・高速回転 12,000rpm対応
・堅牢なステンレスケース製
※ご要求に応じて、専用ケーブルコネクタを接続の上、 ※ケーブルコネクタは付属しません。
納品も可能ですので、ご相談ください。
◇仕 様
S4/D S6/D S8/D S10/D
極数 4(ツイスト×2) 6(ツイスト×3) 8(ツイスト×4) 10(ツイスト×5)
電流容量 500mA/極
使用温度域 -40 ~120℃
回転数 12,000rpm
10/100 Base-T ← &電源 または PoE, Gbit Ethernet, ← &電源 または
デジタル信号
Ethernet, USB2.0 シールド USB3.0 シールド
◇寸 法 (【単位:mm】・ 端子配置図:S4/D用)
株式会社 東 測 〒249-0005 神奈川県逗子市桜山2丁目1番15号
TEL:046-872-3023 FAX:046-871-4949
- 11 -
Page12
2021.8.24
S4RS・S6RS・S8RS・S10RS
高速・振動ノイズ対策型
仕 様
S4RS S6RS S8RS S10RS
リ ン グ 数 4 6 8 10
許 容 回 転 数 12,000 RPM
電 流 容 量 500 mA 以下
接 触 抵 抗 0.1Ω以下
耐 久 回 転 数 約 108( S10RS:約 5×107 )
常 用 最 高 電 圧 50 V DC/AC P.P.
使用可能周辺温度 0℃ ~ +120℃
・ステンレス製ケース ・起動トルク:約 0.2 N.cm
その他 ・軸 受:永久潤滑式 ・色別半田付式端子
・リング:特殊金合金
寸 法 図
単位:mm(Inch)
固定用穴 2-φ2.92(M2.6または UNC#4-40 ネジ用穴)
180°間隔
36.45±0.08 P.C.D. H
6.5
ステーター
(静止側)
ローター
ローター部端子4個 (回転側)
ステーター部端子4個
*各端子長さ:約3mm リング数 4 6 8 10
“H”寸法 30.5 33.0 38.1 38.1
質量(g) 103 107 110 111
(*端子図 S4RS 用)
*仕様、寸法は予告なく変更する場合があります。
株式会社
〒249-0005 神奈川県逗子市桜山 2 丁目1番 15 号 TEL 046-872-3023 FAX 046-871-4949
- 12 -
Page13
2019.1.28
1.アダプター使用例 アダプター(ユーザー製作)
インロー径 固定用穴
*S 型:φ41.30(-0/+0.03) *S 型タイプ :2-φ2.92
*SR 型:φ50.81(-0/+0.03) 180°間隔 P.C.D.φ36.45±0.08(M2.6 用)
回転軸・アダプター (スリップリングローター底部は、外周径 *SR 型タイプ:3-φ4.2
固定ネジ から 1.5 幅のみが接地面) 120°間隔 P.C.D.φ43.18±0.08(M4 用)
ローター・アダプター
固定ネジ
回転軸
スリップリング ステーター
リード線 スリップリング ローター
2.一般的取付図(回転軸直取付)
取付方向矢印 1.回転軸端外径がSRローター外径より大きい
信号リード線 時はローターが入り込むようにインロー加工
SRローター を施します。偏心取付が避けられます。
計測点 ステーター端子
ローター端子 2.SRステーター固定は回り止金具を作り、そ
SRステーター の金具を左図のようなストッパーに差し込み、
回転止とします。この時ステーター固定は
振動方向 ステーター端子板上の取付方向矢印が上向き
になるようにします。これはSR寿命維持の
取付方法です。
回転軸
回転軸止ネジ穴 3.回転軸が高温の場合は、ガラスエポキシ等の
ネジ止 材質でアダプタまたは円板を製作して、断熱
回り止金具 を施して下さい。
断熱材
ストッパー 4.軸長方向の振動衝撃が大きい(3G 以上の)
場合は、免振・防振をご検討下さい。
固定台 5.回転軸の軸心とSRの心は合わせて取付けて
隙間を作る 下さい。偏心誤差は 0.1mm以内を厳守。
< 回り止金具 >
* 回り止金具は左図のようなリングを製作して
下さい。
材質:真鍮板
厚み:1mm程度 6.固定台とストッパーの隙間にはウレタン等の
Dφ:SRステーター外径 柔らかい物を挟むとストッパーが固定台に当
金具締め L:固定台までの距離 たった時の衝撃が緩和できます。
ネジ
*東測販売品 7.ローターは回転軸に対して通常剛に固定され
約2~3mm L=約 95mm(S 型用) ているので、ステーターの固定は強く固定し
=約 97mm(SR 型用) ないで柔らかく余裕のある固定をして下さい。
ローター、ステーターとも強く固定すると
幅 10mm 故障の原因となります。
〒249-0005 神奈川県逗子市桜山 2 丁目 1 番 15 号 TEL: 046-872-3023 FAX : 046-871-4949
- 13 -
Page14
<スリップリング「ステーター固定取付」方法 参考写真>
■ 「ステーター固定取付」について
軸端型スリップリング S・SR 型の取付けに関しては、通常は「ローター側をリジッド固定、ステーター側をフレキシブル
保持」、という形を基本想定としています。
しかし、振動が大きい回転軸、または小径の軸への取付けなどでローター側のみ片持ち固定する事に不安がある場
合、通常とは逆にステーター側をリジッドに固定支持、ローター側は振動偏心を逃がすためアダプタの先を中空フレ
キシブルカップリングにて回転軸と連結するという、「ステーター固定取付」の方法もあります。
この取付けによる副次効果として、回転振動が直接スリップリングに伝わらないため、回転ノイズの低減効果や、
振動ダメージ軽減によるリング・ブラシ接点およびベアリング等の構造体寿命の延伸も期待できます。
多極で寸法が長く自重がやや重い、かつ高速回転仕様のモデルでは特に効果的と考えます。
■ 取付参考例
写真: 弊社回転試験機、 使用スリップリング SR20M/15K92 (極数 20)
- 14 -
Page15
2017/10/2
株式会社 東 測
- 15 -
Page16
MEMO
- 16 -
Page17
2004-360
薄型・軽量 スリップリング 2021.7.8
SHORT S4/T
仕 様
1・. リ ン グ 数 : 4 《その他》
2・. 許容回転数 : 6,000 RPM ・ケース材質 : ステンレス(ローター)
3・. 耐久回転数 : 約 108 回転 : アルミ(ステーター)
4・. 電 流 容 量 : 200 mA ・リング材質 : 特殊金合金
5・. 常用最高電圧 : 50V DC/AC ・軸 受 : 永久潤滑式
6・. 接 触 抵 抗 : 0.1 Ω以下 ・起動トルク : 約 0.2 N.cm
7・. 接 続 : (ローター側) 色別半田付式端子 ・質 量 : 57g
(ステーター側) 色別半田付式端子
8・. 使用可能温度範囲 : 0 ~ +120℃
寸 法 図
6.9 5.3
回転止め用
ワイヤー通し金具 ステーター側
半田付け色別端子
20°間隔
φ41.262
(±0.025) φ31.3
22.2±0.5
ローター固定用穴 2 - φ2.92 180°間隔
( M2.6または、UNC #4-40ネジ用 )
P.C.D. φ36.45±0.08
ローター側
半田付け色別端子
(片側4端子は予備)
*各端子長さ:約3mm
寸法単位:mm
*仕様・寸法は予告なく変更される場合があります。
株式会社 東 測
〒249-0005 神奈川県逗子市桜山2丁目1番15号
TEL : 046-872-3023 FAX : 046-871-4949
- 17 -
Page18
薄型・軽量 振動ノイズ対策型スリップリング 2004-340
2021.7.8
仕 様 S4CP S8CP
リ ン グ 数 4リング 8リング
許 容 回 転 数 6,000RPM
接 触 抵 抗 0.1Ω以下
電 流 容 量 200mA
常 用 最 高 電 圧 50V DC/AC
耐 久 回 転 数 約108回転
使 用 可 能 周 辺 温 度 0℃ ~ +120℃
質 量 74g 88g
ケ ー ス 材 質 ステンレス (S4CPはステーターのみアルミ)
ロ ー タ ー 側 色別半田付け式端子
接 続
ステーター側 コネクタ
マイクロテック DR-4S-6 マイクロテック FR-12S-6 【S8CP】
コ ネ ク タ ー
適合プラグ(DP-4S-1) 適合プラグ(FP-12S-1)
ケ ー ブ ル プラグ付3m 片側切離しバラ線
単位:mm 6.9 ステーター側コネクタ
5.33
マイクロテックDR-4S-6
適合プラグ DP-4S-1
ステーター回り止め金具
φ41.262
φ31.3
(±0.025)
ローター側
半田付け色別端子
(片側4端子は予備)
*端子長さ:約3mm
ローター固定用穴 2 - φ2.92
22.2 ±0.5
【S4CP 外径寸法】 (M2.6または、UNC #4-40ネジ用)
P.C.D. φ36.45±0.08
6.9 ステーター側コネクタ
7.9 マイクロテックFR-12S-6
適合プラグ FP-12S-1
ステーター回り止め金具
φ41.262
R 15.6
(±0.025)
ローター側
半田付け色別端子
*端子長さ:約3mm
ローター固定用穴 2 - φ2.92
27.2 ±0.5
【S8CP 外径寸法】 (M2.6または、UNC #4-40ネジ用)
P.C.D. φ36.45±0.08
ローター [ローター取付け]
断熱アダプター
回転軸・アダプター ローター側半田式端子 ローター取付穴を用いてアダプターの
固定ネジ アダプター ステーター インロー部に固定します。
回転軸長方向に熱伝導がある場合
ローター・
アダプター は、断熱材(ガラスエポキシなど)を
固定ネジ 介して取付けて下さい。
[ステーター取付け]
回転軸 ステーターコネクター部に設けられた
回り止め金具を利用し紐、細い針金
などで回り止めして下さい。
この際リジッドの固定は避けて下さい。
固定用穴
< 設置方法例 > ステーター回り止め金具
ステーター回り止金具 回り止め用ワイヤー
*アダプター、固定用ネジなどはユーザー様にてご用意ください。
株式会社 東 測 〒249-0005 神奈川県逗子市桜山2丁目1番15号 TEL:046-872-3023 FAX:046-871-4949
- 18 -
Page19
2021.7.8
高 速 ・ 長 寿 命 ス リ ッ プ リ ン グ
仕 様
1.リング数 :10 《その他》
2.電流容量 :200mA *ステンレス製ケース
3.許容回転数 :20,000RPM *軸 受:永久潤滑式
4.接触抵抗 :0.1Ω以下 *リング:特殊金合金
5.S/N 比 db (60 db=0.1%):60 *起動トルク:約 0.2 N.cm
4辺 STRAIN GAGE BRIDGE として *色別半田付式端子
6.耐久回転数 :約 1×108 ~ 2×108 回転
・条件:1~2×107回転毎に付属の接点潤滑液を注入
・振動、温度などの使用条件により変動あり
7.常用最高電圧 :50 VDC/AC P.P.
8.使用可能周辺温度:0℃~+120℃
9.質 量 :約 111g
寸 法 図
単位:mm(Inch)
接点潤滑液注入口
固定用穴 2-φ2.92(M2.6 または、UNC#4-40 ネジ用穴) 六角穴付ネジ
180°間隔 UNC#4-40(l=5)
36.45±0.08 P.C.D. 38.1
25
6.35
ステーター
(静止側)
ローター
ステーター部端子 10 個 (回転側)
ローター部端子 10 個
*各端子長さ:約3mm
*仕様、寸法は予告なく変更する場合があります。
株式会社
〒249-0005 神奈川県逗子市桜山 2 丁目1番 15 号 TEL 046-872-3023 FAX 046-871-4949
- 19 -
Page20
2021.6.21
高 速 ・ 長 寿 命 ス リ ッ プ リ ン グ
仕 様
1.リング数 :10 《その他》
2.電流容量 :200mA *ステンレス製ケース
3.許容回転数 :20,000RPM *軸 受:永久潤滑式
4.接触抵抗 :0.1Ω以下 *リング:特殊金合金
5.S/N 比 db (60 db=0.1%):60 *起動トルク:約 0.2 N.cm
4辺 STRAIN GAGE BRIDGE として *色別半田付式端子
6.耐久回転数 :約 1×108 ~ 2×108 回転
・条件:1~2×107回転毎に付属の接点潤滑液を注入
・振動、温度などの使用条件により変動あり
7.常用最高電圧 :50 VDC/AC P.P.
8.使用可能周辺温度:0℃~+120℃
9.質 量 :約 135g
寸 法 図
単位:mm(Inch)
接点潤滑液注入口
固定用穴 3-φ4.2(M4 または、UNC#8-32 ネジ用穴) 六角穴付ネジ
120°間隔 UNC#4-40 (l=5)
43.18±0.08 P.C.D. 38.1
25
6.35
ステーター
(静止側)
ローター
ステーター部端子 10 個 (回転側)
ローター部端子 10 個
*各端子長さ:約3mm
*仕様、寸法は予告なく変更する場合があります。
株式会社
〒249-0005 神奈川県逗子市桜山 2 丁目1番 15 号 TEL 046-872-3023 FAX 046-871-4949
- 20 -
