製品カタログ　ダイジェスト版

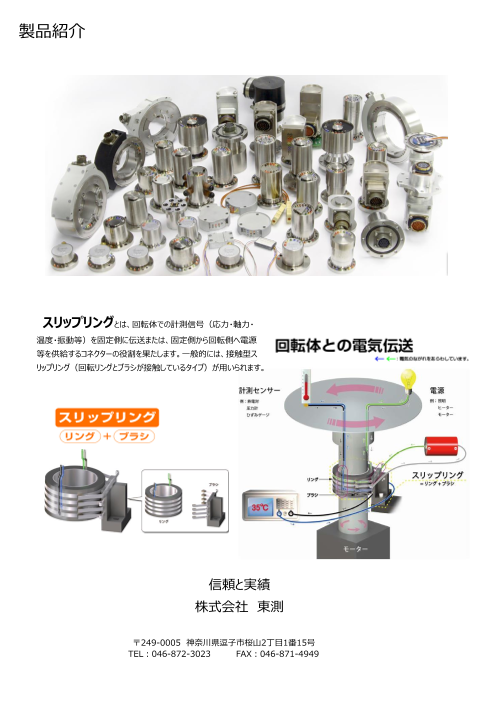

製品紹介 スリップリングとは、回転体での計測信号（応力・軸力・ 温度・振動等）を固定側に伝送または、固定側から回転側へ電源 等を供給するコネクターの役割を果たします。一般的には、接触型ス リップリング（回転リングとブラシが接触しているタイプ）が用いられます。 信頼と実績 株式会社 東測 〒249-0005　神奈川県逗子市桜山2丁目1番15号 TEL：046-872-3023 　FAX：046-871-4949

◆スリップリング製品群 中空セパレート型 軸端型 中空一体型 東測のスリップリングについて 軸端型・中空型(一体/セパレート)と豊富なラインナップを取り揃えております。高速回転・小型・軽量そして、長寿命、高品質でご満 足いただける商品をお届けいたします。さらに豊富なオプション仕様も取り揃えております。ターミナル端子・コネクター式 エンコーダ内蔵・ひ ずみゲージアンプ内蔵・熱電対用アンプ内蔵 ・全天候型タイプ ・さらに仕様に応じご相談の上特注対応致します。 用途は、計測信号 から制御用小電流、電源供給など、回転数は、軸端型で最大20,000RPM、中空型で15,000RPMまで対応しております。 回転体用増幅器(アンプ) スリップリング・ローター部または回転体上に取付け、測定信号 を増幅しノイズ影響を軽減、精度ある測定結果をサポート致し ます。タイプは、ひずみゲージ用と熱電対用と取り揃えております。 他各種アクセサリー お客様のご使用・設置条件に合わせご要望にお応えし、最適な 計測を可能にするためケーブル配線及び計測用取付方法や冶具 についてのご相談を承ります。またご依頼があれば設計・製作をいた します。納入後には、高品質なサポートを行います。 ◆スリップリングご採用例 ［研究・開発・実験にて］ 自動車・バイク・鉄道・船舶等のエンジン・モータ・変速機・パワートレインやタイヤホイール等回転物、タービン・ポンプ等の高速回転物 の温度・トルク・ひずみ・加速度などの計測及び、試験機への組込。 ［産業用設備にて］ 半導体インゴット製造等の半導体製造装置・成膜装置・スパッタリング設備・工作機械・組立装置・遠心分離機・撹拌機等のヒー ターやモーターへの信号・電源供給。制御基板への制御信号伝送、エンコーダからのパルス信号など。

◆スリップリング (軸端型) 標準S・SRシリーズ 超高速回転 全天候型 型式 S4,S6,S8,S10, 振動・ノイズ対応型 多極 長寿命 SR_MW SR10M,SR20M,SR36M S_RS SR20M-GEVL S10(M)/15K09/LHV 外観 ライナップ中最高回転数 雨天等対応・防滴仕様 スタンダードモデル 振動・ノイズに強く高速回転 多極で高速回転対応、 特徴 接点潤滑油補充方式 屋外での使用用途 小型・軽量・ステンレス筺体 対応、標準S型と寸法共通 両持リング式 標準型の約3倍の寿命 回転部ゴムシール 許容回転数 6,000 12,000 15,000 20,000 2,000 (RPM) (20:4,000,36:2,400) リング数 4,6,8,10,20,36 4,6,8,10 20 10 4,6,8,10,20,36 寸法 ロータ:41.3、M:50.8 ロータ:41.3 ロータ: 50.8 ロータ: 41.3,M50.8 ロータ:50.8 (径mm) ステータ:S:31.3　SR:34.9 ステータ:S:31.3 ステータ:36.6 ステータ:31.24 ステータ:34.9 許容電流圧 50 V DC/AC 200mA以下 50 V DC/AC 500mA以下 50 V DC/AC 250mA以下 50 V DC/AC 200mA以下 50 V DC/AC 200mA以下 用途 計測・制御信号 計測・制御信号 計測(モーター温度測定等) 計測(モーター温度測定等) 計測・制御信号 デジタル信号用 エンコーダ内蔵型 薄型 コネクター式 多極特注 型式 S4/D、S6/D、S8/D、S10/D SR_M/E60 SHORT S4/T,S6/T SR20AW/E512/AX等 SR45A,SR60A SR_M(A)/PE512 S4CP,S8CP 外観 デジタル信号用高速回転 軸長長さを短縮省スペース 回転数・速度も同時測定 多極・コネクター式 特徴 内部ツイストリード配線 ロータ：端子 多極・コネクター接続式 パルス数:60,256,360,512 接続方式 Gbps対応 ステータ：端子・コネクタ(CP) 許容回転数 12,000 6,000 6,000 2,000 4,000 (RPM) リング数 4,6,8,10 4,6,8,10 4,6,8 10,20,36 45,60 寸法 ロータ:41.3 ロータ:(M)50.8,(A)63.5 ロータ:41.3 ロータ:63.5 (径mm) ステータ:S:31.3 ステータ:(E)34.9,(PE)55.4 ステータ:31.3 許容電流圧 500mA以下 50 V DC/AC 250mA以下 50 V DC/AC 200mA以下 50 V DC/AC 500mA以下 50 V DC/AC 250mA以下 用途 ｲｰｻﾈｯﾄ･CAN信号通信 計測・制御信号 計測・制御信号 計測・制御信号 計測・制御信号 ◆スリップリング (中空型) 薄型パッケージ 全天候型 特別仕様対応 型式 一体型 セパレート型 B4-2,B6-2,B8-2 B4-2W,B6-2W *個別仕様に合わせて特注対 応可能 外観 低速～高速回転対応 リング・ブラシ分割式省寸法 高回転、薄型コンパクト、 特徴 リング数の選択多数、 リング数の選択多数、 防滴構造・耐環境仕様 耐振動性 ブラシ交換可能 ブラシ交換可能 許容回転数 7,000 6,000 6,000 7,000 (RPM) (空冷特別仕様：15000) 極数,軸径などご要望に リング数 2~24 2～24 4,6,8 4,6 ご対応致します。 寸法 軸径:φ12.75~50.9 軸径:φ12.75~50.9 軸径:50.8 軸径:50.8 (径mm) 外形:φ64~125 許容電流圧 60 V 5.0 A(特注対応可) 60 V 5.0 A(特注対応可) 50V 1.0 A 50V　1.0 A 用途 制御信号・電源供給 制御信号・電源供給 計測・制御信号 計測・制御信号 ＊記載以外にも多数の機種を取り揃えておりますので、お問い合わせ下さい。 ＊ご使用用途・設置条件等ご相談いただければ、計測方法のご提案に合わせ、最適な商品のご提案をいたします。

＊ご使用用途・設置条件等ご相談いただければ、計測方法のご提案に合わせ、最適な商品のご提案をいたします。 ◆各種アクセサリー 型式 配線サービス・各種実車実験用ﾎｲｰﾙ治具・コネクター配線など 回転止め金具 ゴムキャップ 外観 実車実験用ホイール取付 実車実験用ホイール取付 台上実験用 特徴/用途 ステータ部の固定用治具 ステータ部・端子保護用 簡易防滴型/多点歪測定 全天候型アッセンブリー ワンタッチ配線接続 ◆アンプ (計測信号用・ノイズ対策) MICROTC AMP-TC*-＊2 AMP-SG-MH-＊ AMP-SG*-U2-BC＊ BB-120(350)-(1～4) 型式 コネクター型熱電対アンプ 熱電対回転アンプ ひずみゲージ用小型アンプ ひずみ回転アンプ 回転ブリッジボックス New 外観 熱伝対アンプとコネクタ一体 軸端型SRと組合わせ回転側 小型モールドで回転体に限ら 回転側でひずみ値を増幅、 回転側へブリッジ回路を設置 特徴/用途 リニアライザー内臓 に取付測定精度の向上 ず非回転部でも利用可能 微小応力値の測定に有利 しノイズ影響を軽減する チャンネル数:2~9 チャンネル数:1 チャンネル数:1,2,3 仕様 １チャンネル、Kタイプ対応 チェンネル数:１～４ TCタイプ選択:J,K,T,E,N 印加電圧:2.5V/5V/10V 印加電圧:2.5v/5V/10V ◆ホイールトランスデューサー / ロードセル ホイール横滑りセンサー ホイールパルストランデューサー ホイール6分力計測(WFT) 3分力ロードセル ロードセル 型式 TrueSlip (WPT) 2輪車・小型から大型・建機 X,Y,Z軸同時計測 小型・高精度・高信頼性 New New 外観 非接触光センサー、横滑り角、X/Y パルス出力測定で車速・ Fx,Fy,Fz,Mx,My,Mz 幅広いラインナップ(大容量) 低容量から幅広い選択 特徴/用途 軸速度をCAN信号出力 回転角・回転方向測定 回転数、位置、加速度 小型・高精度 圧縮・引張り両方に対応 車速：2～320km/h 360・512パルス 静的垂直荷重:550㎏～9t 2N～500kN幅広いラインナップ 仕様 0.5N~５KN 分解能≦0.1°(精度≦0.2°) (OP：5000パルス)IP67準拠 IP67準拠 本体15gの小型から準備 ◆ＥＭＣ試験用光ファイーバー送受信機 FO-CANFD/-R FO-ST/SR-04 FO-HBST/HBSR F0-HBAVT/HBAVR 型式 CAN&CANFD信号対応 アナログ信号対応 アナログ信号対応 アナログ・ビデオ信号対応 New 外観 1通信/セット 4ch/セット 1ch/セット 1ch/セット 特徴 送受信機ともシールドケース 送信機のみシールドケース 送受信機ともシールドケース 送受信機ともシールドケース 仕様 データ速度　4Mbit/s 周波数　DC　～20KHz 周波数　DC　～1MHz 周波数　DC　～8MHz ●創 立1977年4月30日 ◆会社概要 ●資本金1,000万円 ●業務内容スリップリング及び電気応用各種機器の輸出入、製造販売 ●他取扱品目INTERFACE社製ロードセル／EMC試験用光ファイバー送受信機等 ●会社沿革 -1977年4月30日 「国内にない計測関連機器を輸入し計測業界の発展に貢献」・「信頼と品質」をモットーとし東京都恵比寿に設立 -1982年1月 Michigan Scientific Corporationとの日本総代理店契約 -1984年5月 資本金1,000万円に増資 Ver7.2 -1990年10月 本社を神奈川県逗子市に移転
