画像処理カメラやコードリーダー用に 超高屈曲仕様のオプションケーブルを開発しました。
フェニックスコンタクト
超高屈曲Ｍ12コネクタ仕様イーサネットコネクタケーブル
＼特徴／
・超高屈曲
・屈曲用銅箔特殊2重シールド
・可変長（0.3～20メートル）
・POE給電対応品
・UL認証・CE認証
このカタログについて
| ドキュメント名 | 超高屈曲 M12コネクタ仕様イーサーネットコネクタケーブル |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 632.9Kb |
| 取り扱い企業 | 三浦電気株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

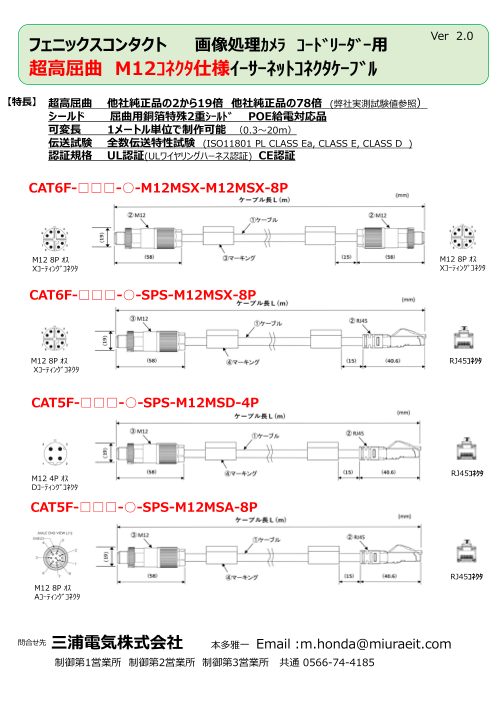

Page1
Ver 2.0
フェニックスコンタクト 画像処理ｶﾒﾗ ｺｰﾄﾞﾘｰﾀﾞｰ用
超高屈曲 M12ｺﾈｸﾀ仕様ｲｰｻｰﾈｯﾄｺﾈｸﾀｹｰﾌﾞﾙ
【特⾧】 超高屈曲 他社純正品の2から19倍 他社純正品の78倍 (弊社実測試験値参照）
シールド 屈曲用銅箔特殊2重ｼｰﾙﾄﾞ POE給電対応品
可変⾧ 1メートル単位で制作可能 （0.3～20ｍ）
伝送試験 全数伝送特性試験 (ISO11801 PL CLASS Ea, CLASS E, CLASS D )
認証規格 UL認証(ULワイヤリングハーネス認証) CE認証
CAT6F-□□□-○-M12MSX-M12MSX-8P
M12 8P ｵｽ M12 8P ｵｽ
Xｺｰﾃｨﾝｸﾞｺﾈｸﾀ Xｺｰﾃｨﾝｸﾞｺﾈｸﾀ
CAT6F-□□□-○-SPS-M12MSX-8P
M12 8P ｵｽ RJ45ｺﾈｸﾀ
Xｺｰﾃｨﾝｸﾞｺﾈｸﾀ
CAT5F-□□□-○-SPS-M12MSD-4P
RJ45ｺﾈｸﾀ
M12 4P ｵｽ
Dｺｰﾃｨﾝｸﾞｺﾈｸﾀ
CAT5F-□□□-○-SPS-M12MSA-8P
RJ45ｺﾈｸﾀ
M12 8P ｵｽ
Aｺｰﾃｨﾝｸﾞｺﾈｸﾀ
問合せ先 三浦電気株式会社 本多雅一 Email :m.honda@miuraeit.com
制御第1営業所 制御第2営業所 制御第3営業所 共通 0566-74-4185
Page2
型式:CAT6F-□□□-○-M12MSX-M12MSX-8P
M12ｵｽXｺｰﾃｨﾝｸﾞ M12ｵｽXｺｰﾃｨﾝｸﾞ 8極
型式:CAT6F-□□□-○-SPS-M12MSX-8P
RJ45 M12ｵｽXｺｰﾃｨﾝｸﾞ 8極
型式:CAT5F-□□□-○-SPS-M12MSD-4P
RJ45 M12ｵｽDｺｰﾃｨﾝｸﾞ 4極
型式:CAT5F-□□□-○-SPS-M12MSA-8P
RJ45 M12ｵｽAｺｰﾃｨﾝｸﾞ 8極
-□□□-○-
Y : 黄色 Ｇ : 緑色
0.3～20:⾧さ［m］
＜バリエーション＞
0.3, 0.4, 0.5, 0.6, 0.7, 0.8, 0.9, 1.0, 1.2, 1.5, 1.8, 2.0, 2.5,
3.0, 4.0, 5.0, 6.0, 7.0, 8.0, 9.0,10.0, 11.0, 12.0, 13.0, 14.0,15.0,
16.0, 17.0,18.0, 19.0, 20.0
＜納期＞ 【高耐久と耐ノイズ性の両立構造】
3週間～４週間 ＜シース＞
難燃・滑性PVC
（黄、緑）
押え
テープ
＜導体＞ ＜シールド＞
AWG26 屈曲専用、
7/11/0.05 2重シールド
銅合金ロープ編み ＜絶縁体＞
PFA
