プリント基板の設計・製作は、弊社でお手伝いいたします！！
プリント基板は、プリント配線板、基板、PCBなどさまざまな呼び方で呼ばれます。
電化製品を分解すると中に入っている主に緑色の板状のものです。緑色だけではなく青や、白、黒、赤の場合もあります。
プリント基板の役割は、部品を機械的に配置して固定し、スペース的にも効率良く配線を繋げる事が出来る仕組みで、
電子機器の小型化や生産性の向上・コストパフォーマンスの良さなど色々なメリットがあり、
現代の電化製品や電子機器には、欠かせないものとなっています。
そんなプリント基板を打合せ～設計～製作～納品まで、弊社でお手伝いさせていただきますので、
先ずは、お気軽にお問合せください。
このカタログについて
| ドキュメント名 | プリント基板 設計・製作 |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 365.6Kb |
| 登録カテゴリ | |
| 取り扱い企業 | 三浦電気株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

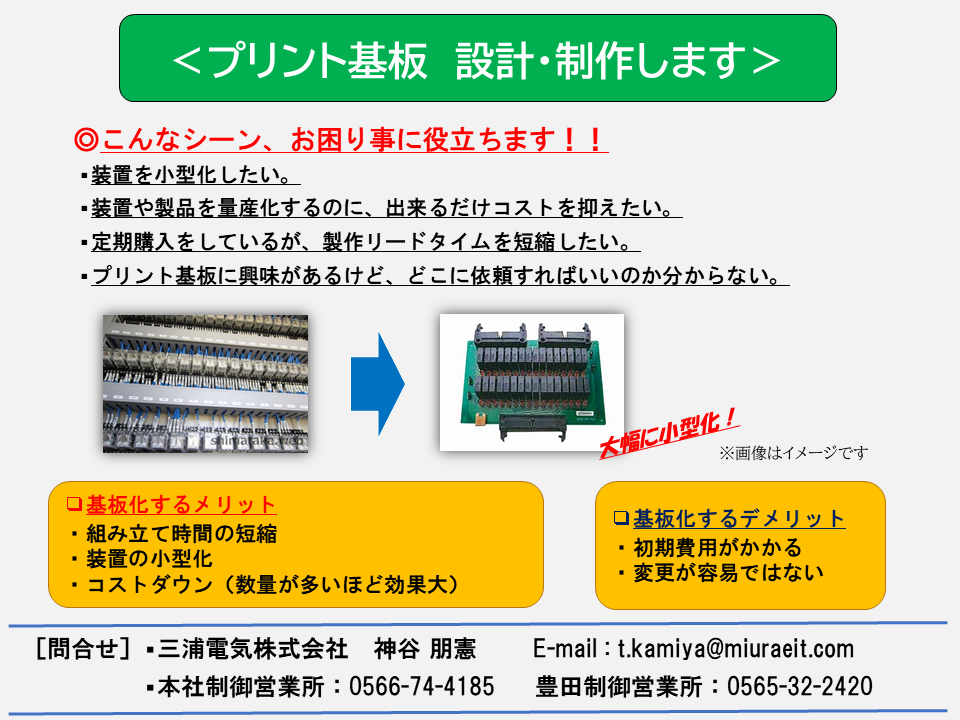

Page1
スライド 1
＜プリント基板 設計・制作します＞
◎こんなシーン、お困り事に役立ちます！！
▪装置を小型化したい。
▪装置や製品を量産化するのに、出来るだけコストを抑えたい。
▪定期購入をしているが、製作リードタイムを短縮したい。
▪プリント基板に興味があるけど、どこに依頼すればいいのか分からない。
※画像はイメージです
❑基板化するメリット
❑基板化するデメリット
・組み立て時間の短縮
・初期費用がかかる
・装置の小型化
・変更が容易ではない
・コストダウン（数量が多いほど効果大）
［問合せ］▪三浦電気株式会社 神谷 朋憲 E-mail : t.kamiya@miuraeit.com
▪本社制御営業所：0566-74-4185 豊田制御営業所：0565-32-2420
Page2
スライド 2
〜納入までの流れ〜
回路設計 パターン設計 基板製造 実装 納品
(ハード・ソフト設計） （基板設計） （組立）
❑得意な事
・設計～納品までを、一連の流れで行うため、安価で制作可能！！
・少ロット、多品種、短納期での制作対応可能！！
・試作品、大型基板も対応いたします！！
・基板設計の他に、コンピュータやマイコンのソフトウェア設計、開発も
お手伝いいたします！！
◎お打合せや見積依頼も無償にて対応させていただきます。
～～～ まずはご相談ください。 ～～～
