大京電子電線　強靭屈曲（ロボット用計装＆制御）電線F-UL-CL3,CL3SB

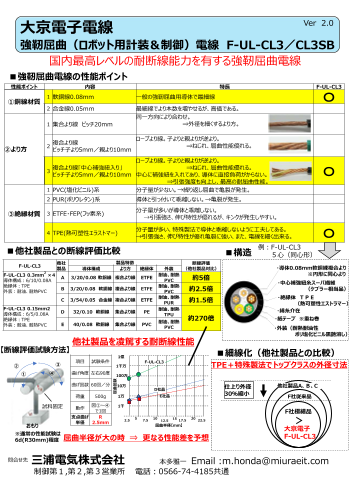

大京電子電線 Ver 2.0 強靭屈曲（ロボット用計装＆制御）電線 F-UL-CL3／CL3SB 国内最高レベルの耐断線能力を有する強靭屈曲電線 ■強靭屈曲電線の性能ポイント 性能ポイント 内容 特⾧ F-UL-CL3 1 軟銅線0.08mm 一般の強靭屈曲用導体で最細線 ①銅線材質 〇 ２ 合金線0.05ｍｍ 最細線でより本数を増やせるが、高価である。 同一方向により合わせ。 1 集合より線 ピッチ20mm ⇒外径を細くするより方。 ロープより線。子よりと親よりが逆より。 複合より線 ②より方 2 ⇒ねじれ、屈曲性能優れる。 ピッチ子より5mm／親より10mm ロープより線。子よりと親よりが逆より。 複合より線「中心補強紐入り」 ⇒ねじれ、屈曲性能優れる。 3 ピッチ子より5mm／親より10mm 中心に補強紐を入れてあり、導体に直接負荷がからない。 〇 ⇒引張強度も向上し、最高の耐屈曲性能。 1 PVC(塩化ビニル)系 分子量が少ない。→繰り返し屈曲で亀裂が発生。 2 PUR(ポリウレタン)系 導体と引っ付いて乖離しない。→亀裂が発生。 ③絶縁材質 3 ETFE・FEP(フッ素系) 分子量が多いが導体と乖離しない。 →引張強さ、伸び特性が優れるが、キンクが発生しやすい。 分子量が多い、特殊製法で導体と乖離しないように工夫してある。 4 TPE(熱可塑性エラストマー) →引張強さ、伸び特性が優れ亀裂に強い、また、電線を細く出来る。 〇 ■他社製品との断線評価比較 例:F-UL-CL3 ■構造 ５心（同心形） 他社 製品特徴 F-UL-CL3 断線評価 製品 導体構成 より方 絶縁体 外装 （他社製品対比） ・導体0.08mm軟銅練複合より 2 F-UL-CL3 0.3mm ×４ ※円形に同心より A 3/20/0.08 軟銅線 複合より線 ETFE 耐油、耐熱 導体構成:6/10/0.08A PVC 約5倍 ・中心補強紐糸スーパ繊維 絶縁体:TPE 外装:耐油、耐熱PVC Ｂ 3/20/0.08 軟銅線 複合より線 ETFE 耐油、耐熱 PVC 約2.5倍 （ケブラー相当品） Ｃ 3/54/0.05 合金線 複合より線 ETFE 耐油、耐熱 PUR 約1.5倍 ・絶縁体 ＴＰＥ （熱可塑性エストラマー） F-UL-CL3 0.15mm2 導体構成:6/5/0.08A Ｄ 32/0.10 軟銅線 集合より線 PE 耐油、耐熱 ・綿糸介在 TPU 絶縁体:TPE 約270倍 ・紙テープ ※重ね巻 外装:耐油、耐熱PVC E 40/0.08 軟銅線 集合より線 PVC 耐油、耐熱 PVC ・外装（耐熱耐油性 ポリ塩化ビニル黒艶消し） 他社製品を凌駕する耐断線性能 【断線評価試験方法】 1億 ■細線化（他社製品との比較） F-UL-CL3 ② ③ 項目 試験条件 1千万 TPE＋特殊製法でトップクラスの外径寸法 ① ④ 曲げ角度 左右90度 100万 曲げ回数 60回／分 10万 D社品 仕上り外径 他社製品A、Ｂ、C 荷重 500g 1万 E社品 30％縮小 F社従来品 試料固定 動作 図①～④ 1千 で1回 F社極細品 支点曲げ Ｒ 2.5 5 7.5 10 半径 2.5mm 12.5 15 17.5 20 22.5 ＞ おもり 屈曲半径【ｍｍ】 大京電子 ※通常の性能試験は 6d(R30mm)程度 屈曲半径が大の時 ⇒ 更なる性能差を予想 F-UL-CL3 問合せ先 三浦電気株式会社 本多雅一 Email :m.honda@miuraeit.com 制御第１,第２,第３営業所 電話:0566-74-4185共通 屈曲回数

■UL・cUL・VDE認証 項目 UL-CL3 UL AWM （UL758） ｃUL VDE 認証番号 E350332 E229691 E229691 40038920 ケーブルタイプ UL（CL3 Style 2464 Class I/II VDE-REG.-Nr.8654 GroupA/B 定格電圧 - 300V 300V 300V Peak 定格温度 90℃ 80℃ 80℃ 90℃ 試験電圧 AC 2000V/1min AC 2000V/1min AC 2000V/1min AC 2000V/1min 難燃性 Vertical-Tray VW-1 FT1 EN60332-2-1 Flame Test 適応規格 UL13 UL758 CSA ｃ22.2 No.210 VDE0812 ■仕上外径、概算質量／電気特性・認証規格 ＜Ｆ－ＵＬーＣＬ３ 同心より（シールド無し）標準条⾧:100m束巻＞ 導体 上段:標準仕上外径mm 、概算質量（kg/km） 公称断面積 認証 抵抗 下段:許容電流値A（周囲温度30℃、空中1条敷設時） ［AWG］ 規格 (20℃） 素線数/素線径 独自補強糸入り Ω/km 2心 3心 4心 5心 6心 7心 8心 10心 12心 16心 20心 以下 0.09mm2［28］ 4.1(17) 4.3(20) 4.6(23) 4.7(25) 5.0(28) 5.3(31) 5.6(34) 6.0(39) 6.1(43) 6.7(52) 7.3(61) 219 6/3/0.08 2.5A 2.2A 1.9A 1.8A 1.6A 1.5A 1.4A 1.3A 1.1A 1.0A 1.0A U 0.15mm2［26］ 4.4(19) 4.6(23) 4.9(26) 5.0(29) 5.4(33) 5.7(37) 6.1(40) 6.5(47) 6.7(53) 7.3(65) 8.0(77) L 131 V 6/5/0.08 3.5A 3.0A 2.7A 2.4A 2.3A 2.1A 2.0A 1.8A 1.5A 1.4A 1.4A D 0.2mm2［25］ 4.6(22) 4.8(26) 5.1(30) 5.2(34) 5.6(39) 6.0(43) 6.3(48) 6.8(56) 7.0(63) 7.7(79) 8.4(94) C 98 E 6/7/0.08 4.2A 3.7A 3.3A 3.0A 2.7A 2.6A 2.4A 2.2A 1.9A 1.7A 1.7A L / 0.3mm2［23］ 4.9(25) 5.1(30) 5.4(36) 5.6(41) 6.0(47) 6.5(51) 6.9(59) 7.4(69) 7.6(78) 8.4(98) 9.1(118) 3 65.8 C 6/10/0.08 5.4A 4.7A 4.2A 3.8A 3.5A 3.3A 3.1A 2.9A 2.4A 2.1A 2.1A E 0.5mm2［21］ 5.4(32) 5.7(40) 6.1(48) 6.4(56) 6.8(64) 7.3(73) 7.9(82) 8.5(97) 8.7(112) 9.6(142) 10.8(177) 39 6/17/0.08 7.8A 6.7A 6.0A 5.5A 5.0A 4.7A 4.4A 4.1A 3.5A 3.1A 3.1A リ 0.75mm2［19］ 5.9(39) 6.2(50) 6.7(61) 7.0(72) 7.6(83) 8.1(95) 8.7(106) 9.4(128) 9.7(147) 11.0(193) 121(235) ス 26 6/25/0.08 10.1A 8.7A 7.8A 7.1A 6.6A 6.2A 5.8A 5.4A 4.5A 4.0A 4.0A テ 1.25mm2［17］ 6.7(54) 7.1(71) 7.7(88) 8.1(105) 8.8(122) 9.5(140) ッ 10.4(162) 11.3(196) 11.7(227) 12.9(292) 14.5(364) 16 6/42/0.08 14.4A 12.5A 11.1A 10.2A 9.4A 8.8A 8.2A 7.7A 6.5A 5.7A 5.7A ド 2mm2［15］ 8.4(86) 8.9(113) 9.5(141) 10.3(169) 11.2(199) 12.2(228) 13.1(260) 14.5(316) 15.0(368) 16.6(477) 18.7(593) 9.8 6/67/0.08 20.8A 18.0A 16.1A 14.0A 13.6A 12.7A 11.9A 11.1A 9.4A 8.3A 8.3A ※0.3mm2、0.5mm2全心は標準在庫品、その他は受注生産品になります。 同心より（シールド付き）は別途ご相談ください。 ＜Ｆ－ＵＬーＣＬ３ＳＢ 対より（シールド付き）標準条⾧:100m束巻＞ 公称断面積 導体 ［AWG］ 抵抗 認証 標準仕上外径mm 、概算質量（kg/km） 素線数/素線径 (20℃） 規格 独自補強糸入り Ω/km 以下 1対 2対 3対 4対 5対 6対 7対 8対 10対 0.09mm2［28］ 219 4.5(25) 6.0(37) 6.2(42) 6.6(49) 7.1(55) 7.5(62) 7.9(68) 8.4(75) 9.1(85) 6/3/0.08 U 0.15mm2［26］ 131 4.8(28) 6.5(44) 6.7(51) 7.2(59) 7.7(68) 8.2(76) 8.7(85) 9.2(93) 10.2(113) L V 6/5/0.08 D 0.2mm2［25］ 98 5.0(28) 6.7(49) 7.0(57) 7.5(67) 8.1(77) 8.5(86) 9.1(96) 9.6(106) 10.7(128) C E 6/7/0.08 L / 0.3mm2［23］ 65.8 5.3(35) 7.3(57) 7.6(67) 8.1(79) 8.8(92) 9.3(104) 10.1(121) 10.7(134) 11.7(157) 3 C 6/10/0.08 E 0.5mm2［21］ 39 5.8(43) 8.2(73) 8.6(89) 9.3(107) 10.2(130) 10.9(148) 11.6(167) 12.4(186) 13.5(221) リ 6/17/0.08 ス 0.75mm2［19］ 26 6.3(51) 9.1(89) 9.5(110) 10.5(139) 11.4(164) 12.1(188) 13.0(212) 13.8(237) 15.3(286) テ 6/25/0.08 ッ 1.25mm2［17］ 16 7.1(68) 10.8(127) 11.3(161) 12.3(197) 13.3(235) 14.5(277) 15.5(315) 16.5(353) 18.1(425) ド 6/42/0.08 2mm2［15］ 9.8 8.8(108) 13.5(199) 13.2(255) 15.6(324) 17.0(388) 18.4(459) 19.8(516) 21.4(590) 23.4(706) 6/67/0.08 ※0.3mm2 1対、2対、3対は標準在庫品、その他は受注生産品になります。 対より(シールド無し)は別途ご相談ください。 問合せ先 三浦電気株式会社 本多雅一 Email :m.honda@miuraeit.com 制御第１,第２,第３営業所 電話:0566-74-4185共通
