UL認証・CE認証　マルチタップトランス

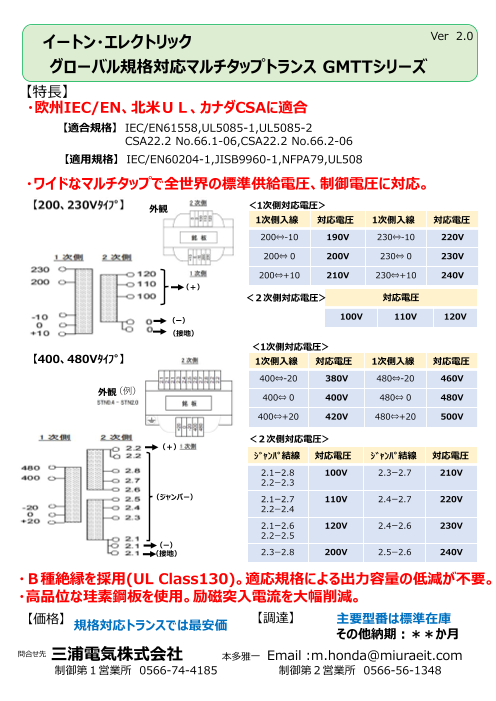

イートン・エレクトリック Ver 2.0 グローバル規格対応マルチタップトランス GMTTシリーズ 【特長】 ・欧州IEC/EN、北米ＵＬ、カナダCSAに適合 【適合規格】 IEC/EN61558,UL5085-1,UL5085-2 CSA22.2 No.66.1-06,CSA22.2 No.66.2-06 【適用規格】 IEC/EN60204-1,JISB9960-1,NFPA79,UL508 ・ワイドなマルチタップで全世界の標準供給電圧、制御電圧に対応。 【200、230Vﾀｲﾌﾟ】 外観 ＜1次側対応電圧＞ 1次側入線 対応電圧 1次側入線 対応電圧 200⇔-10 190V 230⇔-10 220V 200⇔ 0 200V 230⇔ 0 230V 200⇔+10 210V 230⇔+10 240V （＋） ＜２次側対応電圧＞ 対応電圧 （ー） 100V 110V 120V （接地） ＜1次側対応電圧＞ 【400、480Vﾀｲﾌﾟ】 1次側入線 対応電圧 1次側入線 対応電圧 400⇔-20 380V 480⇔-20 460V 外観（例） 400⇔ 0 400V 480⇔ 0 480V 400⇔+20 420V 480⇔+20 500V ＜２次側対応電圧＞ （＋） ｼﾞｬﾝﾊﾟ結線 対応電圧 ｼﾞｬﾝﾊﾟ結線 対応電圧 2.1ー2.8 100V 2.3ー2.7 210V 2.2ー2.3 （ジャンパー） 2.1ー2.7 110V 2.4ー2.7 220V 2.2ー2.4 2.1ー2.6 120V 2.4ー2.6 230V 2.2ー2.5 （ー） （接地） 2.3ー2.8 200V 2.5ー2.6 240V ・Ｂ種絶縁を採用(UL Class130)。適応規格による出力容量の低減が不要。 ・高品位な珪素鋼板を使用。励磁突入電流を大幅削減。 【価格】 規格対応トランスでは最安価 【調達】 主要型番は標準在庫 その他納期：＊＊か月 問合せ先 三浦電気株式会社 本多雅一 Email :m.honda@miuraeit.com 制御第１営業所 0566-74-4185 制御第２営業所 0566-56-1348

【ラインナップ】 定格 定格1次電流(A) 定格2次電流 寸法（mm） 重量 出力 (A) 端子台により寸法が若干かわります。 【200、230Vﾀｲﾌﾟ】 (Kg) ＶＡ 200V 230V W H D STN0.1S005D06501BB 96 0.6 0.5 0.8 85 96±5 80±5 1.5 STN0.2S003D06511BB 180 1.0 0.9 1.5 106 117±5 88±5 2.8 STN0.315S004D06521BB 300 1.6 1.4 2.5 106 117±5 96±5 3.5 STN0.5S004D06531BB 480 2.6 2.2 4 121 129±5 105±5 5.1 STN0.63S003D06541BB 600 3.2 2.8 5 151 150±5 112±5 7.1 STN0.8S004D06551BB 720 3.8 3.3 6 151 150±5 129±5 9.8 STN1.0S004D06561BB 960 5.0 4.4 8 151 150±5 155±5 12.4 STN1.3S005D06571BB 1,200 6.4 5.5 10 175 162±5 143±5 14.1 STN1.6S005D06581BB 1,500 7.9 6.9 12.5 175 162±5 143±5 14.3 STN2.0S002D06591BB 1,800 9.5 8.2 15 175 162±5 173±5 19.9 STN2.5S001D06601BA 2,400 12.6 11.0 20 230 275±5 160±5 20.0 定格 定格1次電流(A) 定格2次電流(A) 寸法（mm） 重量 【400、480Vﾀｲﾌﾟ】 出力 端子台により寸法が若干かわります。 (Kg) ＶＡ 440V 480V 100～ 200～ W H D 120V 240V STN0.2S004D06611BB 180 0.5 0.4 1.5 0.75 106 117±５ 88±5 2.8 STN0.4S003D06621BB 360 1.0 0.8 3 1.5 121 129±５ 93±5 4.2 STN0.63S004D06641BB 600 1.6 1.3 5 2.5 151 150±５ 112±5 7.1 STN0.8S005D06651BB 720 1.9 1.6 6 3 151 150±５ 129±5 9.8 STN1.0S005D06661BB 960 2.5 2.1 8 4 151 150±５ 155±5 12.4 STN1.3S006D06671BB 1,200 3.2 2.7 10 5 175 162±５ 143±5 14.1 STN1.6S006D06681BB 1,500 3.8 3.2 12 6 175 162±５ 143±5 14.3 STN2.0S003D06691BC 1,800 4.7 3.9 15 7.5 175 174±５ 173±5 19.9 STN2.5S002D06701BA 2,400 6.2 5.3 20 10 230 275±５ 160±5 20.0 【一般事項】 項目 適合規格 IEC/EN61558,UL5085-1,UL5085-2,CSA22.2 No.66.1-06, CSA22.2 No.66.2-06 適用規格 IEC/EN60204-1,JISB9960-1,NFPA79,UL508A 周囲温度 開放 -25℃～40℃（但し、結露しないこと） 電線接続部 端子台 絶縁クラス Ｂ種（135℃） 保護構造（端子部） IP20 巻線方式 複巻 絶縁剤塗布方法 真空含侵方式 問合せ先 三浦電気株式会社 本多雅一 Email :m.honda@miuraeit.com 制御第１営業所 0566-74-4185 制御第２営業所 0566-56-1348
