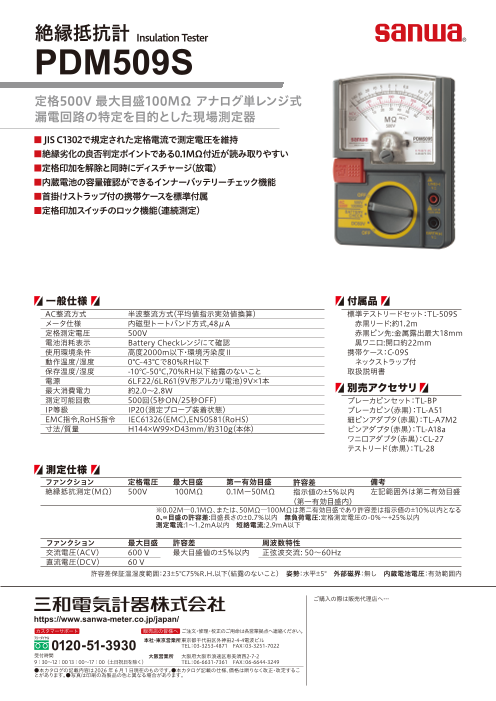

カタログの表紙
カタログの表紙

このカタログをダウンロードして
すべてを見る

ダウンロード(453.4Kb)

アナログ絶縁抵抗計(500V 単レンジ)PDM509S

製品カタログ

フルスケール100MΩ の 500V 標準モデル 軽量設計

・JIS C1302 で規定された定格電流での低い絶縁抵抗値(MΩ)まで測定電圧を維持
・単発および連続測定が可能な絶縁抵抗測定スイッチ
・活線状態かを見極められる交流電圧測定レンジ(AC600V)と直流電圧測定レンジ(DC60V)搭載
・ディスチャージ(放電)機能付き
・内蔵電池容量が測定できるインナーバッテリーチェック機能
・測定時に両手が使える首掛けストラップ付ケース

このカタログについて

ドキュメント名 アナログ絶縁抵抗計(500V 単レンジ)PDM509S
ドキュメント種別 製品カタログ
ファイルサイズ 453.4Kb
登録カテゴリ
取り扱い企業 三和電気計器株式会社 (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

このカタログの内容

Page1

絶縁抵抗計 Insulation Tester PDM509S メーカー希望小売価格 ¥19,800(税込¥21,780) 定格500V 最大目盛100MΩ アナログ単レンジ式 漏電回路の特定を目的とした現場測定器 ■ JIS C1302で規定された定格電流で測定電圧を維持 ■絶縁劣化の良否判定ポイントである0.1MΩ付近が読み取りやすい ■定格印加を解除と同時にディスチャージ(放電) ■内蔵電池の容量確認ができるインナーバッテリーチェック機能 ■首掛けストラップ付の携帯ケースを標準付属 ■IEC61010 CAT.Ⅲ 600V ■定格印加スイッチのロック機能(連続測定) 一般仕様 付属品 AC整流方式 半波整流方式(平均値指示実効値換算) 標準テストリードセット:TL-509S メータ仕様 内磁型トートバンド方式,48μA  赤黒リード:約1.2m 定格測定電圧 500V  赤黒ピン先:金属露出最大18mm 電池消耗表示 Battery Checkレンジにて確認  黒ワニ口:開口約22mm 使用環境条件 高度2000m以下・環境汚染度Ⅱ 携帯ケース:C-09S 動作温度/湿度 0℃~43℃で80%RH以下  ネックストラップ付 保存温度/湿度 -10℃~50℃,70%RH以下結露のないこと 取扱説明書 電源 6LF22/6LR61(9V形アルカリ電池)9V×1本 最大消費電力 約2.0~2.8W 別売アクセサリ 測定可能回数 500回(5秒ON/25秒OFF) ブレーカピンセット:TL-BP IP等級 IP20(測定プローブ装着状態) ブレーカピン(赤黒):TL-A51 安全規格 IEC61010 CAT.Ⅲ600V 細ピンアダプタ(赤黒):TL-A7M2 EMC指令,RoHS指令 IEC61326(EMC),EN50581(RoHS) ピンアダプタ(赤黒):TL-A18a 寸法/質量 H144×W99×D43mm/約310g(本体) ワニ口アダプタ(赤黒):CL-27 テストリード(赤黒):TL-28 測定仕様 ファンクション 定格電圧 最大目盛 第一有効目盛 許容差 備考 絶縁抵抗測定(MΩ) 500V 100MΩ 0.1Mー50MΩ 指示値の±5%以内 左記範囲外は第二有効目盛 (第一有効目盛内) ※0.02M―0.1MΩ、または、50MΩ―100MΩは第二有効目盛であり許容差は指示値の±10%以内となる 0、∞目盛の許容差:目盛長さの±0.7%以内 無負荷電圧:定格測定電圧の-0%~+25%以内 測定電流:1~1.2mA以内 短絡電流:2.9mA以下 ファンクション 最大目盛 許容差 周波数特性 交流電圧(ACV) 600 V 最大目盛値の±5%以内 正弦波交流: 50~60Hz 直流電圧(DCV) 60 V 許容差保証温湿度範囲:23±5℃75%R.H.以下(結露のないこと) 姿勢:水平±5° 外部磁界:無し 内蔵電池電圧:有効範囲内 ご購入の際は販売代理店へ… https://www.sanwa-meter.co.jp/japan/ カスタマーサポート 販売店の皆様へ ご注文・修理・校正のご用命は各営業拠点へ連絡ください。 0120-51-3930 本社・東京営業所 東京都千代田区外神田2-4-4電波ビル TEL:03-3253-4871 FAX:03-3251-7022 受付時間 大阪営業所 大阪府大阪市浪速区恵美須西2-7-2 9:30~12:00 13:00~17:00(土日祭日を除く) TEL:06-6631-7361 FAX:06-6644-3249 ●本カタログの記載内容は2023 年 1月1日現在のものです。●本カタログ記載の仕様、価格は断りなく改正・改定するこ とがあります。●写真は印刷の為製品の色と異なる場合があります。
