携行に便利なポケットサイズの絶縁抵抗計。電圧、周波数、導通/抵抗も1台で測れます。
デジタル式絶縁抵抗計に加えて、DCV、ACVの電圧測定機能、周波数測定機能、抵抗測定/導通機能を搭載。更に別売のサンワ速度計SE9100を接続することで、速度に対応した出力電圧値を速度(m/min)として直読することができる多機能絶縁抵抗計です。
◆絶縁抵抗測定は測定電圧500V/15Vの切換式で、一般電路から低圧回路まで幅広く対応。
◆電圧測定はAC/DCを自動判別し最大600.0Vまで測定可能。
◆抵抗値測定機能は0.1Ω～999.9kΩ。
◆周波数測定機能を搭載。最大1999Hzまで表示します。
◆オートパワーオフによる無駄な電池消耗を防止。
◆バッテリアラーム表示機能付き。
◆エレベータなど昇降機の速度を当社デジタル式速度計SE9100を接続することにより、測定対象から離れた所で把握可能。
◆持ち運びに便利なポケットサイズ。別売のハンガーマグネット（型名：HM-1）を用いれば、金属面に貼り付けての測定が可能。
◆詳細はカタログをダウンロードしご覧いただくか、お気軽にお問い合わせ下さい。
このカタログについて
| ドキュメント名 | エレベータ保守管理用 絶縁抵抗計 MG601 |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 906.7Kb |
| 登録カテゴリ | |
| 取り扱い企業 | 三和電気計器株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

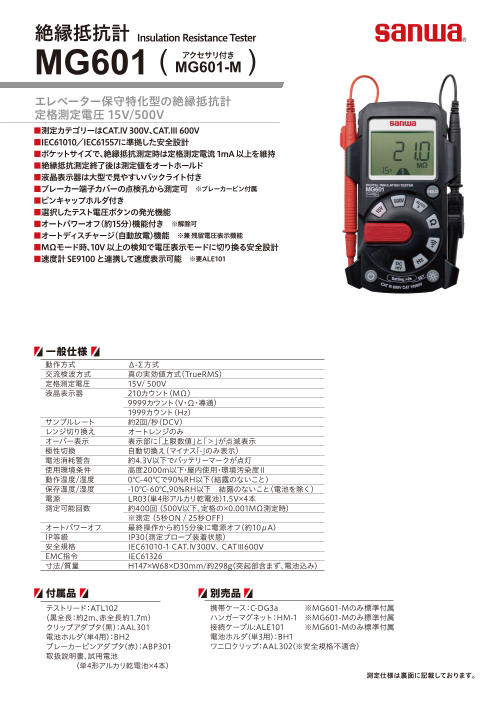

Page1
絶縁抵抗計 Insulation Resistance Tester
MG601 ( アクセサリ付きM G 6 0 1 -M )
エレベーター保守特化型の絶縁抵抗計
定格測定電圧 15V/500V
■測定カテゴリーはCAT.Ⅳ 300V、CAT.Ⅲ 600V
■IEC61010／IEC61557に準拠した安全設計
■ポケットサイズで、絶縁抵抗測定時は定格測定電流 1mA 以上を維持
■絶縁抵抗測定終了後は測定値をオートホールド
■液晶表示器は大型で見やすいバックライト付き
■ブレーカー端子カバーの点検孔から測定可 ※ブレーカーピン付属
■ピンキャップホルダ付き
■選択したテスト電圧ボタンの発光機能
■オートパワーオフ（約15分）機能付き ※解除可
■オートディスチャージ（自動放電）機能 ※兼 残留電圧表示機能
■MΩモード時、10V 以上の検知で電圧表示モードに切り換る安全設計
■速度計 SE9100 と連携して速度表示可能 ※要ALE101
一般仕様
動作方式 Δ-Σ方式
交流検波方式 真の実効値方式（TrueRMS）
定格測定電圧 15V/ 500V
液晶表示器 210カウント（MΩ）
9999カウント（V・Ω・導通）
1999カウント（Hz）
サンプルレート 約2回/秒（DCV）
レンジ切り換え オートレンジのみ
オーバー表示 表示部に「上限数値」と「＞」が点滅表示
極性切換 自動切換え（マイナス｢-｣のみ表示）
電池消耗警告 約4.3V以下でバッテリーマークが点灯
使用環境条件 高度2000m以下･屋内使用・環境汚染度Ⅱ
動作温度/湿度 0℃~40℃で90%RH以下（結露のないこと）
保存温度/湿度 -10℃~60℃,90%RH以下 結露のないこと（電池を除く）
電源 LR03(単4形アルカリ乾電池)1.5V×4本
測定可能回数 約400回 (500V以下、定格の×0.001MΩ測定時)
※測定 (5秒ON / 25秒OFF)
オートパワーオフ 最終操作から約15分後に電源オフ（約10μA）
IP等級 IP30(測定プローブ装着状態)
安全規格 IEC61010-1 CAT.Ⅳ300V、 CATⅢ600V
EMC指令 IEC61326
寸法/質量 H147×W68×D30mm/約298g(突起部含まず、電池込み)
付属品 別売品
テストリード：ATL102 携帯ケース：C-DG3a ※MG601-Mのみ標準付属
(黒全長：約2ｍ、赤全長約1.7ｍ) ハンガーマグネット：HM-1 ※MG601-Mのみ標準付属
クリップアダプタ(黒)：AAL301 接続ケーブル:ALE101 ※MG601-Mのみ標準付属
電池ホルダ(単4用)：BH2 電池ホルダ(単3用)：BH1
ブレーカーピンアダプタ(赤)：ABP301 ワニ口クリップ：AAL302(※安全規格不適合)
取扱説明書、試用電池
(単4形アルカリ乾電池×4本)
測定仕様は裏面に記載しております。
Page2
測定仕様
ファンクション テスト電圧 レンジ 最高確度範囲 第一有効範囲 第二有効範囲
確度：±(2.0％rdg＋6dgt) 確度：±(4.0％rdg) 確度：±(8.0％rdg)
絶縁抵抗 15V 0.999 MΩ 0.000～0.199MΩ 0.200～11.0MΩ 11.1～21.0MΩ
(MΩ) （定格） 9.99 MΩ
21.0 MΩ
500V 0.999 MΩ 0.000～0.199MΩ 0.200～110MΩ 111～210MΩ
（定格） 9.99 MΩ
99.9 MΩ
210 MΩ
※定格電流：1.0～1.2mA
ファンクション レンジ 確度 備考
交流/直流電圧 600.0 V ±(1.2％rdg＋5dgt) 入力抵抗：10MΩ
(ACV/DCV) ※AC/DC自動判別
直流電圧(DCmV) 2000 mV ±(0.5％rdg＋11dgt) 入力抵抗：10MΩ
速度計SE9100の速度表示用
周波数 (Hz) 1999 Hz ±(0.5％rdg＋5dgt) 感度：約0.5Vrms以上
抵抗測定 (Ω) 999.9 Ω ±(1.5％rdg＋7dgt) 開放電圧：約DC2.0V以下
9.999 kΩ
99.99 kΩ
999.9 kΩ
導通ブザー (Ω) 999.9 Ω ±(1.5％rdg＋7dgt) 約30Ω以下でブザー発音
開放電圧：約DC2.0V以下
※確度保証温湿度範囲：23±5℃ 80%RH以下 (結露のないこと)
※確度保証周波数範囲：45～400Hz(正弦波)
【速度計 SE9100 とｍV接続連携する場合のイメージ】
※読み取り例：測定値 1000[mV] の時、速度 1000[m/min] となります。
