持ち運ぶなら!超薄型(厚さ8.5mm)多機能のカードテスタ
・4000カウント
・0.7%最高確度
・コンデンサ容量測定
※ 漏れ電流の大きいコンデンサ容量測定は不可
・周波数測定(正弦波交流のみ)
・デューティ比測定(交流波形等)
・データホールド機能
・リラティブ機能(相対値表示)
・オートパワーオフ(約15分) 解除可能
このカタログについて
ドキュメント名 | デジタルマルチメータ(カードテスタ)PM3 |
---|---|
ドキュメント種別 | 製品カタログ |
ファイルサイズ | 376.8Kb |
登録カテゴリ | |
取り扱い企業 | 三和電気計器株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

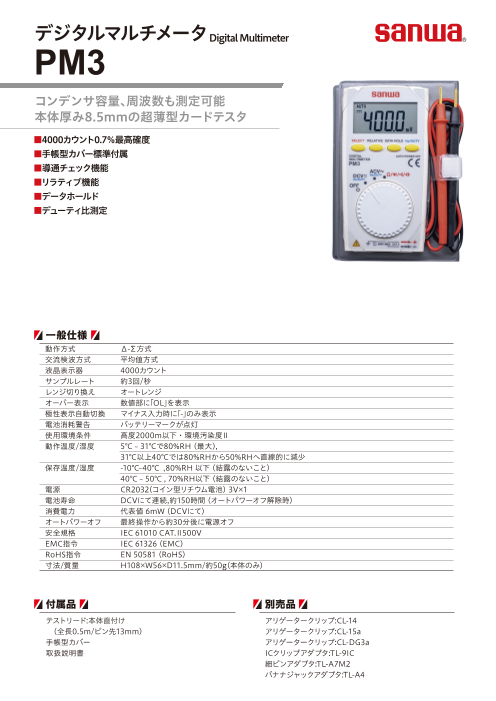

Page1
デジタルマルチメータDigital Multimeter
PM3
メーカー希望小売価格 ¥4,500(税込¥4,950)
コンデンサ容量、周波数も測定可能
本体厚み8.5mmの超薄型カードテスタ
■4000カウント0.7%最高確度
■手帳型カバー標準付属
■導通チェック機能
■リラティブ機能
■データホールド
■デューティ比測定
一般仕様
動作方式 Δ-Σ方式
交流検波方式 平均値方式
液晶表示器 4000カウント
サンプルレート 約3回/秒
レンジ切り換え オートレンジ
オーバー表示 数値部に「OL」を表示
極性表示自動切換 マイナス入力時に「-」のみ表示
電池消耗警告 バッテリーマークが点灯
使用環境条件 高度2000m以下 ・ 環境汚染度Ⅱ
動作温度/湿度 5℃ ~ 31℃で80%RH (最大),
31℃以上40℃では80%RHから50%RHへ直線的に減少
保存温度/湿度 -10℃~40℃ ,80%RH 以下 (結露のないこと)
40℃ ~ 50℃ , 70%RH以下 (結露のないこと)
電源 CR2032(コイン型リチウム電池) 3V×1
電池寿命 DCVにて連続,約150時間 (オートパワーオフ解除時)
消費電力 代表値 6mW (DCVにて)
オートパワーオフ 最終操作から約30分後に電源オフ
安全規格 IEC 61010 CAT.Ⅱ500V
EMC指令 IEC 61326 (EMC)
RoHS指令 EN 50581 (RoHS)
寸法/質量 H108×W56×D11.5mm/約50g(本体のみ)
付属品 別売品
テストリード:本体直付け アリゲータークリップ:CL-13a
(全長0.5m/ピン先13mm) アリゲータークリップ:CL-14
手帳型カバー アリゲータークリップ:CL-15a
取扱説明書 アリゲータークリップ:CL-DG3a
ICクリップアダプタ:TL-9IC
細ピンアダプタ:TL-A7M2
バナナジャックアダプタ:TL-A4
Page2
測定仕様
ファンクション レンジ 確度 入力抵抗 備考
直流電圧 400.0 mV ±(0.7%rdg+3dgt) ≧約100MΩ
(DCV) 4.000 V ±(1.3%rdg+3dgt) 約11MΩ
40.00 V 約10MΩ
400.0 V
500 V
交流電圧 4.000 V ±(2.3%rdg+10dgt) 約11MΩ 40~400Hz(正弦波)
(ACV) 40.00 V 約10MΩ
400.0 V ±(2.3%rdg+5dgt)
500 V
抵抗測定 400.0 Ω ±(2.0%rdg+5dgt) 開放電圧:約DC0.4V
(Resistance) 4.000 kΩ
40.00 kΩ
400.0 kΩ
4.000 MΩ ±(5.0%rdg+5dgt)
40.00 MΩ ±(10%rdg+5dgt)
コンデンサ容量 5.000 nF 確度保証対象外
(Capacitance) 50.00 nF ±(5.0%rdg+10dgt) リラティブキャンセル後の確度
500.0 nF
5.000 μF
50.00 μF ±(10%rdg+15dgt)
200.0 μF
周波数 9.999 Hz ±(0.7%rdg+5dgt) 10~250Vrmsでの確度
(Freq) 99.99 Hz
999.9 Hz
9.999 kHz
60.00 kHz 40~100Vrmsでの確度
デューティ 0.1~99 %
導通チェック 範囲:10Ω~120Ω 動作:ブザー発音 開放電圧:約DC0.4V
ダイオードテスト 開放電圧:約DC1.5V
※確度保証温湿度範囲:23±5℃ , 80%RH 以下 (結露のないこと)
