ハンディLCRメータ　LCR701

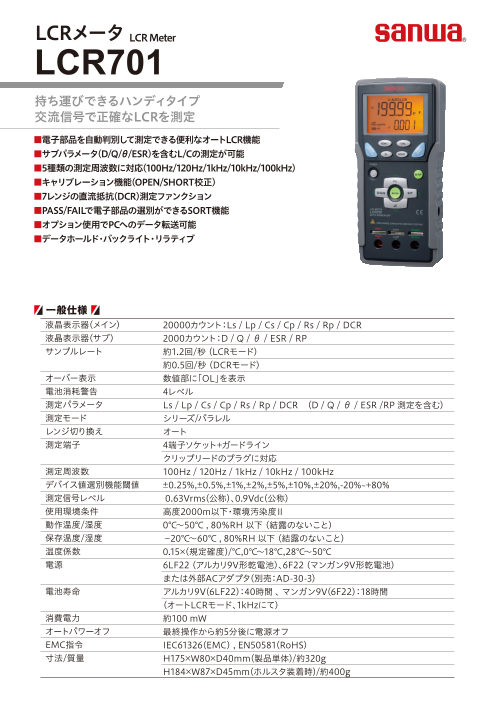

LCRメータ LCR Meter LCR701 持ち運びできるハンディタイプ 交流信号で正確なLCRを測定 ■電子部品を自動判別して測定できる便利なオートLCR機能 ■サブパラメータ(D/Q/θ/ESR)を含むL/Cの測定が可能 ■5種類の測定周波数に対応(100Hz/120Hz/1kHz/10kHz/100kHz) ■キャリブレーション機能(OPEN/SHORT校正) ■7レンジの直流抵抗(DCR)測定ファンクション ■PASS/FAILで電子部品の選別ができるSORT機能 ■オプション使用でPCへのデータ転送可能 ■データホールド・バックライト・リラティブ 一般仕様 液晶表示器(メイン) 20000カウント：Ls / Lp / Cs / Cp / Rs / Rp / DCR 液晶表示器(サブ) 2000カウント：D / Q / θ / ESR / RP サンプルレート 約1.2回/秒 (LCRモード) 約0.5回/秒 (DCRモード) オーバー表示 数値部に「OL」を表示 電池消耗警告 4レベル 測定パラメータ Ls / Lp / Cs / Cp / Rs / Rp / DCR (D / Q / θ / ESR /RP 測定を含む) 測定モード シリーズ/パラレル レンジ切り換え オート 測定端子 4端子ソケット+ガードライン クリップリードのプラグに対応 測定周波数 100Hz / 120Hz / 1kHz / 10kHz / 100kHz デバイス値選別機能閾値 ±0.25%,±0.5%,±1%,±2%,±5%,±10%,±20%,-20%~+80% 測定信号レベル 0.63Vrms(公称)、0.9Vdc(公称) 使用環境条件 高度2000m以下・環境汚染度Ⅱ 動作温度/湿度 0℃～50℃ , 80％RH 以下 (結露のないこと) 保存温度/湿度 －20℃～60℃ , 80%RH 以下 (結露のないこと) 温度係数 0.15×(規定確度)/℃,0℃～18℃,28℃～50℃ 電源 6LF22 (アルカリ9V形乾電池)、6F22 (マンガン9V形乾電池) または外部ACアダプタ(別売：AD-30-3) 電池寿命 アルカリ9V(6LF22)：40時間 、 マンガン9V(6F22)：18時間 (オートLCRモード、1kHzにて) 消費電力 約100 mW オートパワーオフ 最終操作から約5分後に電源オフ EMC指令 IEC61326(EMC) , EN50581(RoHS) 寸法/質量 H175×W80×D40mm(製品単体)/約320g H184×W87×D45mm(ホルスタ装着時)/約400g

測定仕様 ファンクション レンジ 最高確度 備考 インダクタンス 20.000 μH ±(1.0％rdg＋10dgt) 100kHz測定時 (Ls/Lp) 200.00 μH ±(0.8％rdg＋10dgt) 10kHz測定時 2000.0 μH ±(0.5％rdg＋5dgt) 10kHz測定時 20.000 mH ±(0.3％rdg＋3dgt) 1kHz測定時 200.00 mH ±(0.5％rdg＋5dgt) 100/120Hz測定時 2000.0 mH ±(0.3％rdg＋3dgt) 20.000 H ±(0.3％rdg＋3dgt) 　 ※CL-700a使用時2000ｍ H以上の確度は 200.00 H ±(0.5％rdg＋5dgt) ±(1.0rdg+100dgt) 2000.0 H ±(0.8％rdg＋10dgt) 20.000 kH ±(5％rdg＋20dgt) コンデンサ容量 200.00 pF ±(0.8％rdg＋10dgt) 10kHz測定時 (Cs/Cp) 2000.0 pF ±(0.5％rdg＋5dgt) 1kHz測定時 20.000 nF ±(0.3％rdg＋3dgt) 200.00 nF ±(0.3％rdg＋3dgt) 100/120Hz測定時 2000.0 nF ±(0.3％rdg＋3dgt) 20.000 μF ±(0.3％rdg＋3dgt) 200.00 μF ±(0.3％rdg＋3dgt) 2000.0 μF ±(1.5％rdg＋10dgt) 1kHz測定時 20.000 mF ±(1.5％rdg＋10dgt) 100/120Hz測定時 交流抵抗 20.000 Ω ±(0.7％rdg＋8dgt) 1kHz測定時 (Rs/Rp) 200.00 Ω ±(0.3％rdg＋3dgt) 100/120Hz測定時 2.0000 kΩ ±(0.3％rdg＋3dgt) 20.000 kΩ ±(0.3％rdg＋3dgt) 200.00 kΩ ±(0.3％rdg＋3dgt) 2.0000 MΩ ±(0.5％rdg＋5dgt) 20.000 MΩ ±(2.0％rdg＋10dgt) 200.0 MΩ ±(5.0％rdg＋80dgt) 直流抵抗 200.00 Ω ±(0.3％rdg＋3dgt) 開放電圧：DC0.9V (DCR) 2.0000 kΩ ±(0.3％rdg＋3dgt) 20.000 kΩ ±(0.3％rdg＋3dgt) 200.00 kΩ ±(0.5％rdg＋5dgt) 2.0000 MΩ ±(0.5％rdg＋5dgt) 20.000 MΩ ±(2.0％rdg＋8dgt) 200.0 MΩ ±(5.0％rdg＋80dgt) ※確度保証温湿度範囲：23±5℃ , 80%R.H.以下(結露のないこと) 付属品 別売品 クリップリード：CL-700a ACアダプタ：AD-30-３ 　(全長0.16m) SMDクリップリード：CL-700SMD ホルスタ：H-701 光リンクUSB通信ユニット：LCR-USB2 デバイス差込測定端子用ショートプレート ※ソフトウエアはメーカーホームページよりダウンロード 取扱説明書 ご購入の際は販売代理店へ… https://www.sanwa-meter.co.jp/japan/ カスタマーサポート 販売店の皆様へ ご注文・修理・校正のご用命は各営業拠点へ連絡ください。 0120-51-3930 本社・東京営業所東京都千代田区外神田2-4-4電波ビル TEL:03-3253-4871　FAX:03-3251-7022 受付時間 大阪営業所 大阪府大阪市浪速区恵美須西2-7-2 9：30～12：00 13：00～17：00（土日祝日を除く） TEL:06-6631-7361　FAX:06-6644-3249 ●本カタログの記載内容は 2025 年 9月 22日現在のものです。●本カタログ記載の仕様、価格は断りなく改正・改定する ことがあります。●写真は印刷の為製品の色と異なる場合があります。
