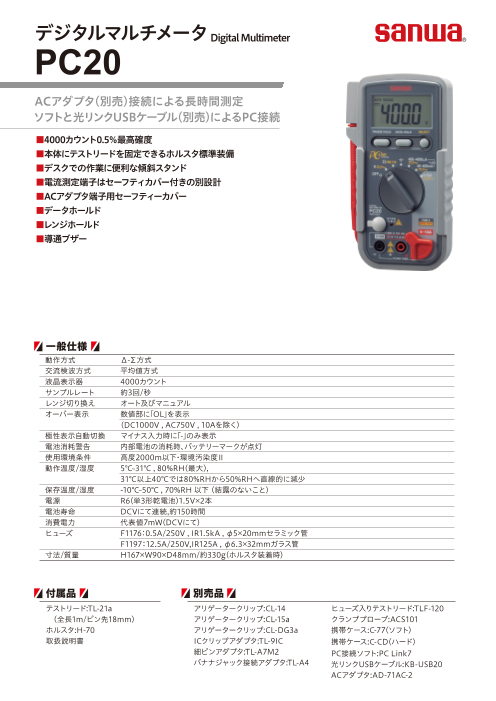

カタログの表紙
カタログの表紙

このカタログをダウンロードして
すべてを見る

ダウンロード(321.7Kb)

デジタルマルチメータ(PC Link対応 スタンダードモデル) PC20

製品カタログ

ACアダプタ(別売)を使えば、長時間の連続測定にも対応

◆4000カウント
◆0.5%最高確度
◆コンデンサ容量測定
※ 漏れ電流の大きいコンデンサ容量測定は不可
◆データホールド/レンジホールド
◆誤挿入防止カバー(4・10A)
◆ACアダプタ・端子用セーフティーカバー
◆光リンクUSBインターフェイス(オプション)

このカタログについて

ドキュメント名 デジタルマルチメータ(PC Link対応 スタンダードモデル) PC20
ドキュメント種別 製品カタログ
ファイルサイズ 321.7Kb
登録カテゴリ
取り扱い企業 三和電気計器株式会社 (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

このカタログの内容

Page1

デジタルマルチメータDigital Multimeter PC20 メーカー希望小売価格 ¥11,000(税込¥12,100) ACアダプタ(別売)接続による長時間測定 ソフトと光リンクUSBケーブル(別売)によるPC接続 ■4000カウント0.5%最高確度 ■本体にテストリードを固定できるホルスタ標準装備 ■デスクでの作業に便利な傾斜スタンド ■電流測定端子はセーフティカバー付きの別設計 ■ACアダプタ端子用セーフティーカバー ■データホールド ■レンジホールド ■導通ブザー 一般仕様 動作方式 Δ-Σ方式 交流検波方式 平均値方式 液晶表示器 4000カウント サンプルレート 約3回/秒 レンジ切り換え オート及びマニュアル オーバー表示 数値部に「OL」を表示 (DC1000V , AC750V , 10Aを除く) 極性表示自動切換 マイナス入力時に「-」のみ表示 電池消耗警告 内部電池の消耗時、バッテリーマークが点灯 使用環境条件 高度2000m以下・環境汚染度Ⅱ 動作温度/湿度 5℃~31℃ , 80%RH(最大), 31℃以上40℃では80%RHから50%RHへ直線的に減少 保存温度/湿度 -10℃~50℃ , 70%RH 以下 (結露のないこと) 電源 R6(単3形乾電池)1.5V×2本 電池寿命 DCVにて連続,約150時間 消費電力 代表値7mW(DCVにて) ヒューズ F1176:0.5A/250V , IR1.5kA , φ5×20mmセラミック管 F1197:12.5A/250V,IR125A , φ6.3×32mmガラス管 寸法/質量 H167×W90×D48mm/約330g(ホルスタ装着時) 付属品 別売品 テストリード:TL-21a アリゲータークリップ:CL-13a ヒューズ入りテストリード:TLF-120  (全長1m/ピン先18mm) アリゲータークリップ:CL-14 クランププローブ:ACS101 ホルスタ:H-70 アリゲータークリップ:CL-15a 携帯ケース:C-77(ソフト) 取扱説明書 アリゲータークリップ:CL-DG3a 携帯ケース:C-CD(ハード) ICクリップアダプタ:TL-9IC PC接続ソフト:PC Link7 細ピンアダプタ:TL-A7M2 光リンクUSBケーブル:KB-USB20 バナナジャック接続アダプタ:TL-A4 ACアダプタ:AD-71AC-2
Page2

測定仕様 ファンクション レンジ 確度 入力抵抗 備考 直流電圧 400.0 mV ±(0.5%rdg+2dgt) ≧約100MΩ (DCV) 4.000 V ±(0.9%rdg+2dgt) 約11MΩ 40.00 V 約10MΩ 400.0 V 1000 V ±(1.0%rdg+2dgt) 交流電圧 4.000 V ±(1.2%rdg+9dgt) 約11MΩ 40Hz~500Hz(正弦波) (ACV) 40.00 V ±(1.2%rdg+5dgt) 約10MΩ 400.0 V 750 V ±(1.5%rdg+5dgt) 直流電流 400.0 μA ±(1.5%rdg+2dgt) 約100Ω 入力抵抗はヒューズ抵抗除く (DCA) 4000 μA 40.00 mA 約1Ω 400.0 mA 4.000 A ±(2.0%rdg+2dgt) 約0.01Ω 10.00 A 連続測定は5A以下 交流電流 400.0 μA ±(1.8%rdg+5dgt) 約100Ω 40Hz~500Hz(正弦波) (ACA) 4000 μA 40.00 mA 約1Ω 400.0 mA 4.000 A ±(2.5%rdg+5dgt) 約0.01Ω 10.00 A 抵抗測定 400.0 Ω ±(1.5%rdg+5dgt) 開放電圧:約DC0.4V (Resistance) 4.000 kΩ ±(1.2%rdg+4dgt) 40.00 kΩ 400.0 kΩ 4.000 MΩ ±(1.8%rdg+2dgt) 40.00 MΩ ±(3.0%rdg+2dgt) コンデンサ容量 50.00 nF ±(5.0%rdg+6dgt) オートレンジのみ (Capacitance) 500.0 nF 5.000 μF 50.00 μF 100.0 μF 導通チェック 閾値:10Ω~120Ω 動作:ブザー発音 開放電圧:約DC0.4V ダイオードテスト 開放電圧:約DC1.5V 温度 -50~300 ℃ ±(1.5%rdg+4.8℃) T-300PC(別売)使用時 ※確度保証温湿度範囲:23±5℃ , 80%R.H. 以下(結露のないこと) ご購入の際は販売代理店へ… https://www.sanwa-meter.co.jp/japan/ カスタマーサポート 販売店の皆様へ ご注文・修理・校正のご用命は各営業拠点へ連絡ください。 0120-51-3930 本社・東京営業所 東京都千代田区外神田2-4-4電波ビル TEL:03-3253-4871 FAX:03-3251-7022 受付時間 大阪営業所 大阪府大阪市浪速区恵美須西2-7-2 9:30~12:00 13:00~17:00(土日祭日を除く) TEL:06-6631-7361 FAX:06-6644-3249 ●本カタログの記載内容は2023 年 1月1日現在のものです。●本カタログ記載の仕様、価格は断りなく改正・改定するこ とがあります。●写真は印刷の為製品の色と異なる場合があります。
