I0Rロガー I0R700V / I0R700

製品カタログ

モータやインバータの二次側を測定可能

稼働状態でモータの絶縁管理

◆電源側と、モータ / インバータ出力側を各々測定できる
◆設備劣化の予兆管理・解析に有効なデータロギング機能
◆測定対象に応じた2種の測定モード
・Iorモード
 配電路線、商用電源設備機器
・Motorモード ※I0R700Vのみ
 三相電源インバータにより直流化および周波数変換された出力側電源の配電路線と機器

◆詳細はカタログをダウンロードしご覧いただくか、お気軽にお問い合わせ下さい。

このカタログについて

ドキュメント名 I0Rロガー I0R700V / I0R700
ドキュメント種別 製品カタログ
ファイルサイズ 444.4Kb
登録カテゴリ
取り扱い企業 三和電気計器株式会社 (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

2020年度 電気/各種測定器 総合カタログ
製品カタログ

三和電気計器株式会社

3レンジ式デジタル絶縁抵抗計 MG500
製品カタログ

三和電気計器株式会社

3レンジ式デジタル絶縁抵抗計 MG1000
製品カタログ

三和電気計器株式会社

このカタログの内容

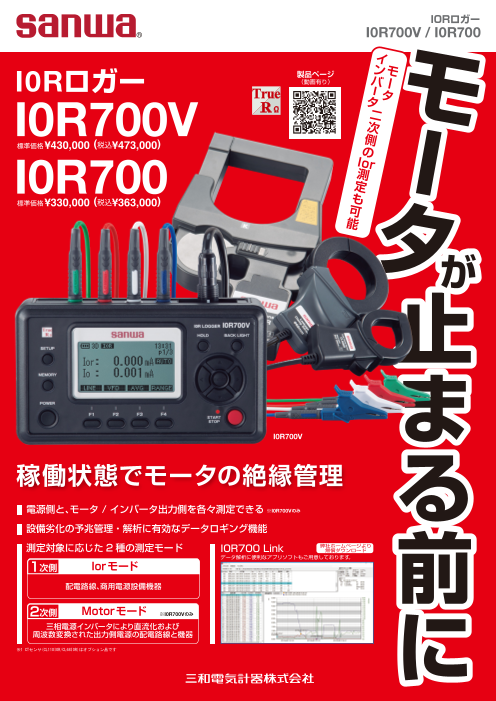

Page1

I0Rロガー I0R700V / I0R700 I0Rロガー モー I0R700V タモやイ 標準価格¥430,000(税抜) ン バ I0R700 ーータ 標準価格¥330,000 の (税抜) 二 次タ 側 を 測 定 可が 能 止 ま I0R700V る 稼働状態でモータの絶縁管理 製品ページ※1 (動画有り) 電源側と、モータ / インバータ出力側を各々測定できる 前※I0R700Vのみ 設備劣化の予兆管理・解析に有効なデータロギング機能 測定対象に応じた2種の測定モード I0R700 Link データ解析に便利なアプリソフトもご用意しております。弊社ホームページより無償でダウンロードできます。 1次側 Iorモード に 配電路線、商用電源設備機器 2次側 Motorモード ※I0R700Vのみ 三相電源インバータにより直流化および 周波数変換された出力側電源の配電路線と機器 ※1 CTセンサ(CL110I0R/CL68I0R)はオプション品です
Page2

I0Rロガー I0R700V / I0R700 2つの測定モードで配電路線やインバータ出力側の絶縁劣化に起因する漏電を測定できる Iorモード ② は I0R700Vのみ Motorモード I0R700Vのみ ① 制御盤の商用電源部の電圧と零相電流を測定して、インバータ機器 ③ インバータ出力側の電圧とu,v,w相の零相電流を測定して、電路と機 を含む電路全体の絶縁抵抗に起因する漏電を測定する。 器の絶縁抵抗に起因する漏電を測定する。 ② VFD機能を使い、電源側とインバータ出力側を切り分けた、絶縁劣 モータの場合はu,v,w相の合成絶縁抵抗に流れる漏電値を表示する。 化場所を探査するための漏電を測定する。 この測定値は従来の絶縁抵抗計の測定内容(直流絶縁抵抗成分)に 加え、tanδ(交流絶縁抵抗成分)を含んだ測定値となる。 制御盤 u ② ① 各相絶縁劣化表示機能 (参考値)を使うことで、u,v,w相の各相絶縁 INV v M 劣化度合いを表示する。w E コ 制御盤R uン u INV v M S バ INV v w E w M コ T ー R ン u タ u S バ INV v M CT INV v w w M T ー タ u INV vw M CT ③ E 注:「I0R700」はR、Tの 2入力になります。 E 主な付属品 CTセンサ ホルスタ キャリングケース ハンガーマグネット φ40 HM-1(別売) 製品概要 測定 測定範囲 確度(CTセンサφ40mm使用時) 交流電圧(ACV) 0.0V~600.0V ±(1%+3) Io 0.000mA~999.999mA ±(1%+40) Ior モード Ior 0.000mA~999.999mA ±(1%+40+Io*0.005 )別売オプション MΩ 0.00MΩ~99.99MΩ 規定なし(演算値) CTセンサ φ68(CL68I0R) φ110(CL110I0R) Motor Io 0.000mA~99.999mA ±(1%+40) モード Ior 0.000mA~99.999mA ±(1%+40+Io*0.005 ) (I0R700Vのみ) MΩ 0.00MΩ~99.99MΩ 規定なし(演算値) 測定回路 単相、三相デルタ結線、三相スター結線 (接地電路、インバータは三相電源のみ対応) 入力信号 電流: CTセンサ(φ40mm/φ68mm/φ110mm) 電圧: R, S, T, E またはU, V, W, E(4入力) *I0R700はR,T(2入力) 測定モード Iorモード、Motorモード(*I0R700Vのみ) マグネット セイフティ 記録メモリ 内蔵フラッシュメモリ マルチコンタクト ジョークリップ 記録間隔 1s,10s,30s,60s,10m,30m,60m (MC-1) (MC-2) マグネットマルチコンタクトMC-1(別売) 記録件数 最大約27,000件 (目安:記録間隔1sで約7.5時間、60sで約19日) 外部出力 SDカード、USB、アラーム出力 ホルスタ 電源 単三アルカリ電池(LR06)6本、専用ACアダプタ(AD-I0R700) H-I0R700 (標準付属) 消費電流 記録時: 約100mA / オートパワーオフ時: 約20uA ハンガーマグネット ピン式アダプタ (HM-1) (TL-A51) 電池寿命 約20時間 寸法・質量 約 H102 x W179 x D48 mm / 製品本体 約584g( 電池含む) 付属品 CTセンサ(CTφ40mm)、テストリード、アリゲータークリップ、 電流センサ キャリングケース、専用ACアダプタ、ホルスタ、USBケーブル、取扱説明書 CL40I0R(標準付属) ※TrueR は㈱ SoBrain の商標であり、測定方法は㈱ SoBrain、タナシン電機㈱の特許理論を用いてます。 ※記載の仕様はお断りなく変更することがございます。※写真は印刷のため製品の色と異なる場合があります。また、写真の 大きさは製品と同比率ではありません。 詳しくは弊社代理店にお問い合わせ下さい。 本 社 03-3253-4871(代) 〒101-0021 東京都千代田区外神田2-4-4 電波ビル http://www.sanwa-meter.co.jp 大阪営業所 三和製品についてのお問い合せは 06-6631-7361(代) フリーダイヤル 0120-51-3930 受付時間 〒556-0003 9:30~12:00 13:00~17:00 (土日祭日を除く) 大阪市浪速区恵美須西2-7-2
