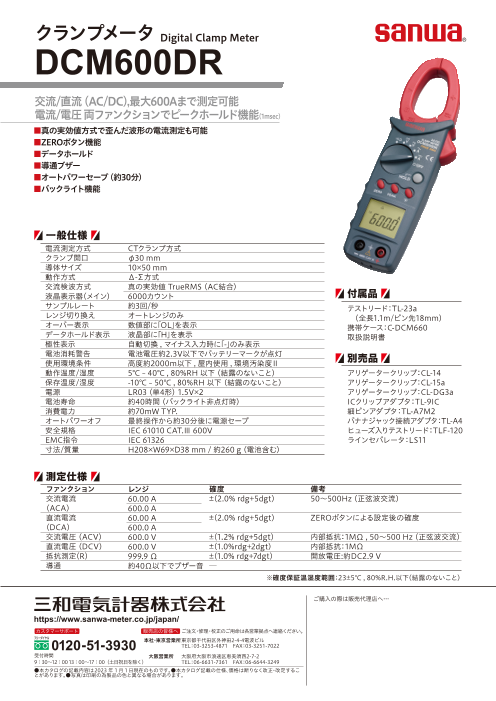

デジタルクランプメータ DCM600DR

製品カタログ

CAT III 600V範囲内の測定用に設計された交直両用クランプメータです。

低電圧600V以下の電路、電気機器、電源設備などの電流測定に適しています。

◆クランプ導体径 φ30mm
◆真の実効値検波(AC)方式で歪んだ波形も計測可能
◆導体の通電/非通電を調べる電界検出機能搭載
◆ピークホールド機能搭載 1ms (30V~600V/30A~600A)
◆データホールド/相対値測定/オートパワーセーブ(約30分、解除可)

◆詳細はカタログをダウンロードしご覧いただくか、お気軽にお問い合わせ下さい。

このカタログについて

ドキュメント名 デジタルクランプメータ DCM600DR
ドキュメント種別 製品カタログ
ファイルサイズ 181.1Kb
登録カテゴリ
取り扱い企業 三和電気計器株式会社 (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

2020年度 電気/各種測定器 総合カタログ
製品カタログ

三和電気計器株式会社

3レンジ式デジタル絶縁抵抗計 MG500
製品カタログ

三和電気計器株式会社

3レンジ式デジタル絶縁抵抗計 MG1000
製品カタログ

三和電気計器株式会社

このカタログの内容

Page1

デジタルクランプメータ DCM600DR 標準価格¥24,000 (税抜) 概要と特長 本器は CATⅢ600V範囲内の測定用に設計された交直両用クランプメータです。 低電圧600V以下の電路、電気機器、電源設備などの電流測定に適しています。 ● クランプ導体径 φ30mm ● 真の実効値検波(AC)方式で歪んだ波形も計測可能 ● 導体の通電/非通電を調べる電界検出機能搭載 ● ピークホールド機能搭載 1ms (30V~600V/30A~600A) ● データホールド/相対値測定/オートパワーセーブ(約30分、解除可) 仕様 ●動作方式:二重積分方式 DCM600DR 測定レンジ 高確度 分解能 入力抵抗 ●検波方式:真の実効値方式 直流電流 60/600A ±(2%+5) 0.01A ●サンプルレート:数値部 約3回/秒 交流電流 60/600A ±(2%+5) 0.01A ●レンジ切り替え:オート 直流電圧 600V ±(1%+2) 0.1V ●オートパワーセーブ:電源投入後から約30分(解除可) 1MΩ 交流電圧 600V ±(1.2%+5) 0.1V ●電池消耗表示:約2.3V以下でマークが点灯 抵  抗 999.9Ω ±(1%+7) 0.1Ω ●安全規格:IEC61010-1 CAT.Ⅲ600V 導  通 40Ωで以下でブザー音 開放電圧約2.9V ●確度保証温湿度範囲:23±5℃ 80%RH以下 結露のないこと 周波数特性 50Hz~500Hz ●保存温湿度範囲:-10~50℃ 80%RH以下 表示桁数 6000              結露のないこと 内蔵電池 LR03(単4形アルカリ)×2 ●電池寿命:約40時間連続(Aファンクション) 寸法/質量 208× 69× 38mm/約260g ●消費電力:約70mW(TYP) 付属品 テストリード(TL-23a)、携帯ケース(C-DCM660)、取扱説明書 ※工場出荷時に製品の機能や性能を確認するためのモニター用電池が組み込まれておりますがこの電池は記載された電池寿命に満たない うちに切れることがございます。※説明中の仕様や内容については技術改善等により予告なしに変更することがありますが、ご了承下さい。
