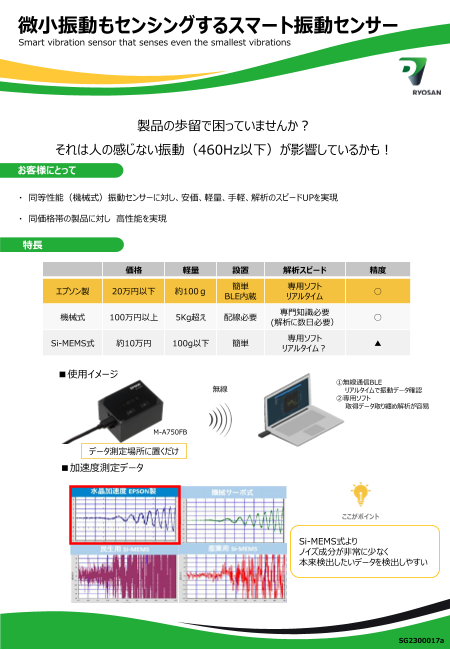

Page1
スライド 1
微小振動もセンシングするスマート振動センサー
Smart vibration sensor that senses even the smallest vibrations
製品の歩留で困っていませんか？
それは人の感じない振動（460Hz以下）が影響しているかも！
お客様にとって
・ 同等性能（機械式）振動センサーに対し、安価、軽量、手軽、解析のスピードUPを実現
・ 同価格帯の製品に対し 高性能を実現
特長
価格 軽量 設置 解析スピード 精度
簡単 専用ソフト
エプソン製 20万円以下 約100ｇ ○
BLE内蔵 リアルタイム
専門知識必要
機械式 100万円以上 5Kg超え 配線必要 ○
(解析に数日必要）
専用ソフト
Si-MEMS式 約10万円 100g以下 簡単 ▲
リアルタイム？
■使用イメージ
①無線通信BLE
無線 リアルタイムで振動データ確認
②専用ソフト
取得データ取り纏め解析が容易
M-A750FB
データ測定場所に置くだけ
■加速度測定データ
ここがポイント
Si-MEMS式より
ノイズ成分が非常に少なく
本来検出したいデータを検出しやすい
SG2300017a
Page2
スライド 2
セイコーエプソン㈱製 スマート振動センサ M-A750FB
製品概要
エプソンの水晶材料の製造技術、独自の水晶微細加工技術を活用した
サーボ式加速度センサーと同等の高精度、小型、軽量、簡単に測定できるスマート振動センサー
アプリケーション例：精密機器の開発現場、生産工程等
項目 仕様
検出値 加速度値３軸（x,y,z）
測定レンジ ±5(G)*1
最大測定周波数 460(Hz)
ノイズ密度 0.2μG/√Hz*2
計測モード 加速度/傾き/振動レベル(VC)VC判定
インターフェース 有線：USB MicroB
無線：Bluetooth Low Energy
温度範囲 0～40℃
寸法 62.4(W)×46.2(D)×36.2(H)mm
質量 約100g
採用事例
使用環境：生産工程
困りごと ：画像検査工程で誤判定が多発することで歩留が落ちた
しかし、何が原因か分からない
解決方法：スマート振動センサを用いて、隣接工程の扉開閉による微小な振動を検知
振動を抑えたところ、誤判定発生率０％、歩留まり改善に繋がった
⇒ポイント：人感では分からない歩留まりが落ちている原因を振動センサで解明、課題解決に繋がった
