工場の省エネ・暑熱対策特集

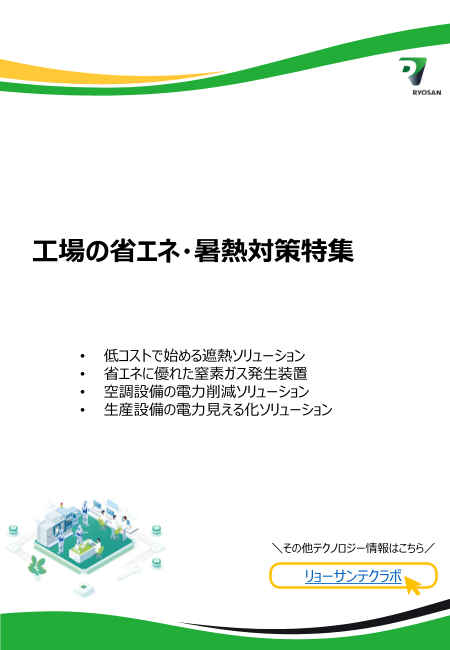

工場の省エネ・暑熱対策特集 • 低コストで始める遮熱ソリューション • 省エネに優れた窒素ガス発生装置 • 空調設備の電力削減ソリューション • 生産設備の電力見える化ソリューション ＼その他テクノロジー情報はこちら／ リョーサンテクラボ

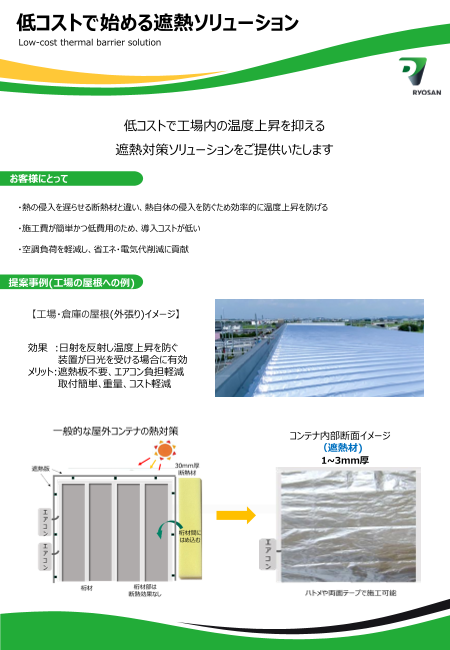

低コストで始める遮熱ソリューション Low-cost thermal barrier solution 低コストで工場内の温度上昇を抑える 遮熱対策ソリューションをご提供いたします お客様にとって ・熱の侵入を遅らせる断熱材と違い、熱自体の侵入を防ぐため効率的に温度上昇を防げる ・施工費が簡単かつ低費用のため、導入コストが低い ・空調負荷を軽減し、省エネ・電気代削減に貢献 提案事例(工場の屋根への例) 【工場・倉庫の屋根(外張り)イメージ】 効果 :日射を反射し温度上昇を防ぐ 装置が日光を受ける場合に有効 メリット:遮熱板不要、エアコン負担軽減 取付簡単､重量、コスト軽減 コンテナ内部断面イメージ （遮熱材) 1~3mm厚

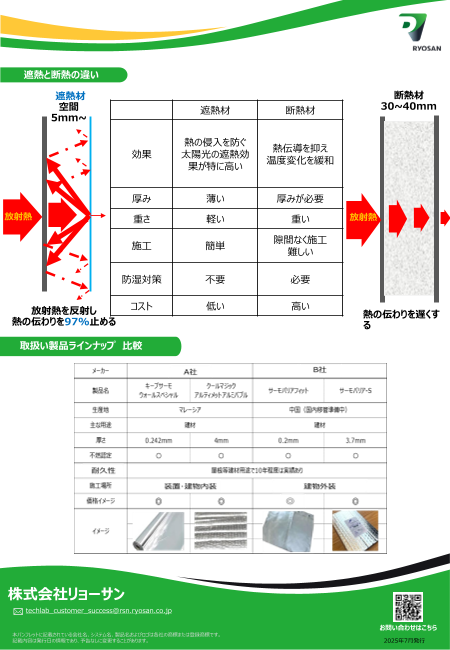

遮熱と断熱の違い 遮熱材 断熱材 空間 遮熱材 断熱材 30~40mm 5mm~ 熱の侵入を防ぐ 熱伝導を抑え 効果 太陽光の遮熱効 温度変化を緩和 果が特に高い 厚み 薄い 厚みが必要 放射熱 重さ 軽い 重い 放射熱 隙間なく施工 施工 簡単 難しい 防湿対策 不要 必要 放射熱を反射し コスト 低い 高い 熱の伝わりを遅くす 熱の伝わりを97%止める る 取扱い製品ラインナップ 比較 株式会社リョーサン techlab_customer_success@rsn.ryosan.co.jp お問い合わせはこちら 本パンフレットに記載されている会社名、システム名、製品名およびロゴは各社の商標または登録商標です。 記載内容は発行日の情報であり、予告なしに変更することがあります。 2025年7月発行

省エネに優れた窒素ガス発生装置 Nitrogen gas generator with excellent energy efficiency カーボンニュートラルの実現に向けた取り組みが活発化しております。 事業所内のエネルギー削減に貢献する窒素ガス発生装置をご提案します。 お客様にとって ・ SDGsへの取り組みに貢献 ・ 災害などの不測の事態が起きても生産の維持が可能 ・ メンテナンス付きリース契約など導入方法が選択可能 SDGs 導入メリット ・ 最新の省エネ型窒素発生装置は消費電力を最大27%削減（従来装置と比較） ＄ コスト削減 ・ 現地生産の為、トラック輸送削減によるCO2排出量の大幅削減 ・ 省スペースで高圧力供給・低騒音 窒素ガスの用途 低消費 小型化 ・ エレクトロニクス分野 ー リフローによるはんだ付けなどの酸化防止 ・ 金属加工分野 ー レーザ加工機での酸化防止や母材変色防止、酸化抑制 ・ 化学工業分野 ー 熱処理、焼成、防爆、乾燥、パージなど ・ その他の分野 ー 分析・実験用3Dプリンタ、射出成型機、UV印刷など SG2300003b

電気代は今後も値上げ傾向 液体窒素から窒素ガス発生装置への置き換えで、コスト削減 ご 提 案 製 品 クラス№１の省エネ性能を達成 PSA式窒素ガス発生装置 エア・ウォーター・グループ製（AWI-G） 特 徴 引用元：エア・ウォーター ・ 省エネ対応 ： 原料の空気を大幅削減し消費電力を最大27%削減 ・ コンパクト設計： 高性能CMS（分子篩炭素）の採用による設置面積の削減 ・ 高性能設計 ： 分離効率の向上により電力削減へ ・ 優れた操作性： PSAからの集中制御による起動・停止操作のみの運転操作 ・ 高い安全性 ： 燃焼や化学反応を伴わないより安全な分離方式（圧縮・冷却） PSA式窒素ガス発生装置シェア 信頼と実績で選ばれてシェア№1 実績多数 その他 その他 2% 25% 太陽日酸 AWI-G AWI-G メーカ別シェア 28% 37% メーカ別シェア 36% 21m3/h以上 100m3/h以上 （台数ベース） （台数ベース） 太陽日酸 17% クラレ クラレ 21% 34% 引用元：2021ガスジオラマ 株式会社リョーサン techlab_customer_success@rsn.ryosan.co.jp お問い合わせはこちら 本パンフレットに記載されている会社名、システム名、製品名およびロゴは各社の商標または登録商標です。 記載内容は発行日の情報であり、予告なしに変更することがあります。 2023年6月発行 SG2300003b

空調設備の電力削減ソリューション Power reduction solutions for air conditioning equipment 工場やオフィスの空調設備は脱炭素に対応していますか？ 既存設備を利用した空調設備省エネシステムを紹介します。 お客様にとって ・ 電気料金やCO2の削減に貢献 ・ 無線化により工事費を削減し、短期間での導入コスト回収が可能 SDGs 温湿度・環境管理 ・ 専用クラウドサーバで節電状況の見える化や故障検知が可能 電力消費比率 オフィスビル 製造業 空調 17% 空調 48% 出典 経済産業省 電気料金の仕組み 電気の基本料金は単価と契約電力（最大デマンド）を掛け合わせることにより算出されます。 契約電力 電気の基本料金 単価 （最大デマンド） つまり・・・ ピーク時の電気料をカットと間引き制御により、電気代を大幅削減できます！ 注：デマンドシステムで制御できるピークカットは全体の数%に相当します。 その他、動力の機械等が稼働している場合、最大デマンド値を超えることがあります。 SG2300008b

空調に特化した節電・省エネシステム 業務用エアコンなどの 「空調機器」 をピンポイントで制御することで、 基本料金と使用量料金の削減を行うシステムです。 デマンドピークカット デマンド制御で真冬や真夏のピーク電力をカット！ 平準化により基本料金を削減 ［引用元］株式会社アイグリーズ 注：デマンドシステムで制御できるピークカットは全体の数%に相当します。 その他、動力の機械等が稼働している場合、最大デマンド値を超えることがあります。 不快指数連動制御 節電制御でコンプレッサーを間欠休止！ 「不快指数連動制御」で使用料金を削減 ※【特許】不快指数連動制御（特許6443947号） 送風回数:少 送風回数:多 送風回数:少 冷暖房:強 冷暖房:弱 冷暖房:強 ［引用元］株式会社アイグリーズ システム構成図 無線とソーラー給電を使用したデマンドシステム（第7085069号） ※特許取得済 空調・温湿度センサー 電気メーター パルスセンサー 無線制御モデム 室外機 ソーラー駆動制御BOX クラウドデータ管理 ［引用元］株式会社アイグリーズ SG2300008b

ラインアップ Ai-Glise PRO Ai-Glies ONP Ai-Glies 50 室外機制御最大数 300台 300台 50台 【全体】 〇 〇 〇 使用電力量の見える化 【系統別】 オプション オプション オプション 使用電力量の見える化 節電の見える化 〇 〇 〇 節電制御 〇 〇 〇 室温フィードバック機能 〇 － 〇 ※オプション デマンド制御 〇 〇 〇 出力レベル 出力レベル 室外機制御項目 ON/OFF制御 On/OFF制御 On/OFF制御 クラウドサーバー 〇 － 〇 電流測定 〇 〇 〇 ※オプション 遠隔サポート 〇 － 〇 サイバー攻撃や情報漏洩対策として、オンプレミス型を新規リリース 株式会社リョーサン techlab_customer_success@rsn.ryosan.co.jp お問い合わせはこちら 本パンフレットに記載されている会社名、システム名、製品名およびロゴは各社の商標または登録商標です。 記載内容は発行日の情報であり、予告なしに変更することがあります。 2024年8月発行 SG2300008b

生産設備の電力見える化ソリューション Electricity Visualization Solution for Production Facilities 生産設備ごとの電力使用量は気になりませんか？ IoT 電力センサユニットが生産設備ごとの電力使用量を測定します。 お客様にとって ・ 生産設備の力率※を計算し、有効電力の測定が可能 ・ 取付けが簡単な為、測定したい箇所にいつでも測定が可能 ここがポイント ・ Bluetooth通信によるデータ転送が可能 ※力率：供給された電力のうち何%が有効に働いたかを示すもの 導入メリット ・ 電力測定したい設備の電力線に15秒で電力センサを取り付けできます。 ・ 電気工事が不要です。 ・ 電力使用量より、CO2排出量※も見える化ができます。 SDGs ※CO2排出量 = 電力使用量(kWh) × CO2排出計数(kg-CO2/kWh) ユースケース はんだ付け装置 工作機械 印刷装置 その他装置 SG2300010b

IoT 電力センサユニット 製品概要 電気工事不要な可搬式で有効電力の測定ができるセンサです。 小型・軽量で取り付け後、すぐに消費電力の見える化ができます。 単相2線式/3線式、三相3線式に対応したモデルをラインナップしております。 引用元：SIRC ラインナップ(単相2線式/3線式) 型式 DDS13-0903P DDS13-1510P 備考 センサ口径 Φ9.6 φ15 IVケーブル参考値 5.5 ～ 22sq 38 ～ 60sq JISC3307 電流レンジ 0A ～ 30A 0A ～ 100A ｾﾞﾛｶｯﾄ電流 1.5% of FS 電圧レンジ 100V / 200V DIP SW切替 測定対象 AC単相2線式 / 単相3線式 50Hz / 60Hz DIP SW切替 計測項目 積算電力量 / 有効電力 / 皮相電力 ※1 通信間隔 10秒 / 1秒 DIP SW切替 電力レンジ 電圧レンジ × 電流レンジによる AC電圧はDIP SW切替 センサヘッド中心に 電力精度目安 ± 3.0% of FS（25℃、50Hz / 60Hz ・ AC200V / 400Vの正弦波、力率=1） 被測定電線が通る場合 通信仕様 Bluetooth 見通し距離 100m以内 電池寿命の目安 約3年（常温 20℃） 通信間隔10秒の時 ※2 使用電池 リチウム電池（CR-123A）× 2個 センサヘッドサイズ 直径φ43、H=37mm 突起物除く 突起物除く 制御通信ユニットサイズ W80mm x D80mm x H30mm ケーブル長:350mm 重量 約75g x 2 (上段:センサヘッド部 電池を含む 下段:制御通信ユニット部) 約110g 使用周囲温度 - 10 ~ 50℃ 氷結、結露無きこと 使用周囲湿度 20 ~ 80 %Rh 氷結、結露無きこと 保存温度 - 10 ~ 60℃ 氷結、結露無きこと ※1：力率は有効電力 / 皮相電力から計算します。電流の実効値は皮相電力 / 電圧レンジから計算します。 引用元：SIRC ※2：Panasonic製（産業用） ※3：製品仕様は予告無変更する場合があります SG2300010b

ラインナップ(三相3線式) 型名 DDS33-0903P DDS33-1510P DDS33-2520P DDS33-3530P 備考 センサ口径 Φ9.6 φ15 φ25 φ35 IVケーブル参考値 5.5~22sq 38~60sq 100~200sq 250~325sq JISC3307 電流レンジ 0A~30A 0A~100A 0A~200A 0A~300A ｾﾞﾛｶｯﾄ電流 1.5% of FS 電圧レンジ 200V / 400V DIP SW切替 測定対象 AC三相3線式 50Hz / 60Hz DIP SW切替 計測項目 積算電力量 / 有効電力 / 皮相電力 ※1 通信間隔 10秒 / 1秒 DIP SW切替 電力レンジ 電圧レンジ × 電流レンジによる AC電圧はSW切替 センサヘッド中心に 電力精度目安 ± 3.0% of FS（25℃、50Hz / 60Hz ・ AC200V / 400Vの正弦波、力率=1） 被測定電線が通る場合 通信仕様 Bluetooth 見通し距離 100m以内 電池寿命の目安 約3年（常温 20℃） 通信間隔10秒の時 ※2 使用電池 リチウム電池（CR-123A）× 2個 Φ43（内径φ9.6） Φ43（内径φ15） Φ49（内径φ25） Φ65（内径φ35） センサヘッドサイズ 突起部を除く H=37mm H=37mm H=37mm H=37mm 突起部を除く 制御通信ユニットサイズ W80mm x D80mm x H30mm ケーブル長:350mm 重量 約75g x 2 約75g x 2 約90g x 2 約130g x 2 (上段:センサヘッド部 電池を含む 下段:制御通信ユニット部) 約110g 約110g 約110g 約110g 使用周囲温度 - 10 ~ 50℃ 氷結、結露無きこと 使用周囲湿度 20 ~ 80 %Rh 氷結、結露無きこと 保存温度 - 10 ~ 60℃ 氷結、結露無きこと ※1：力率は有効電力 / 皮相電力から計算します。電流の実効値は皮相電力 / 電圧レンジから計算します。 引用元：SIRC ※2：Panasonic製（産業用） ※3：製品仕様は予告無変更する場合があります リョーサンはSIRC社IoT 電力センサユニットを活用し、 周辺機器を含めた 電力見える化ソリューション をご提案いたします 株式会社リョーサン techlab_customer_success@rsn.ryosan.co.jp お問い合わせはこちら 本パンフレットに記載されている会社名、システム名、製品名およびロゴは各社の商標または登録商標です。 記載内容は発行日の情報であり、予告なしに変更することがあります。 2024年11月発行 SG2300010b
