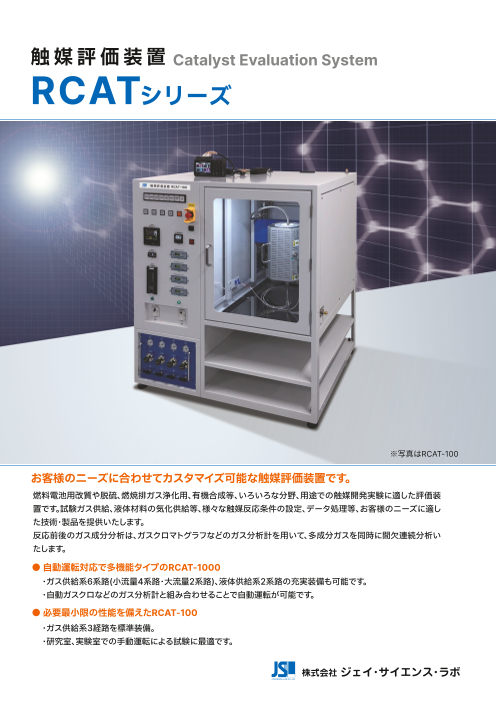

触媒評価装置 Catalyst Evaluation System RCATシリーズ ※写真はRCAT-100 お客様のニーズに合わせてカスタマイズ可能な触媒評価装置です。 燃料電池用改質や脱硫、燃焼排ガス浄化用、有機合成等、いろいろな分野、用途での触媒開発実験に適した評価装 置です。試験ガス供給、液体材料の気化供給等、様々な触媒反応条件の設定、データ処理等、お客様のニーズに適し た技術・製品を提供いたします。 反応前後のガス成分分析は、ガスクロマトグラフなどのガス分析計を用いて、多成分ガスを同時に間欠連続分析い たします。 ● 自動運転対応で多機能タイプのRCAT-1000 ・ガス供給系6系路(小流量4系路・大流量2系路)、液体供給系2系路の充実装備も可能です。 ・自動ガスクロなどのガス分析計と組み合わせることで自動運転が可能です。 ● 必要最小限の性能を備えたRCAT-100 ・ガス供給系3経路を標準装備。 ・研究室、実験室での手動運転による試験に最適です。

触媒評価装置 Catalyst Evaluation System RCATシリーズ 全自動触媒評価装置RCAT-1000(実績仕様例) 以下は、自動ガスクロAG-2と組み合わせた仕様例及び外観例の一例です。 ●ガス供給系部 ●反応ガス分析部 　小流量供給系 4系路 　オートガスクロAG-2により、全自動で測定を実施。 　大流量供給系 2系路 　運転条件と共に反応ガス組成データも自動収録致します。 　豊富なアプリケーションにより、種々の成分分析に適合 ●液体供給系部 　する分析システムを提供致します。　 　液体マスフローコントローラー 2系路 検出器 TCD 　2台 　・水…………………0.005～0.1ml/min 　　　 FID 　1台 　・エタノール………0.003～0.05ml/min 分析システム 4系列 　気化器付 測定成分 H2, O2, N2, CH4, CO, CO2， 　 炭化水素類，アルコールその他 ●反応部 　電気炉 　セラミック管状炉3ゾーン式　800℃MAX (前面安全扉付) ●運転制御 　原料供給量、反応温度等の運転条件をプログラム 　制御可能な連続全自動運転制御システム分析計 ●安全機構 　温度・流量・圧力・ガス漏洩等の異常監視機能の 　充実に加え、感震検知、停電監視にて万全の安全 　機構を備えております。 ■クロマトチャート例 外　観　例 SCIENCE 全 自 動 触 媒 試 験 装 置 ガ ス 供 給 部 SCIENCE 全 自 動 触 媒 試 験 装 置 反 応 部 CH4漏洩検知センサー 反応管 データ処理部 マントルヒーター プリンター 気化器 自動ガスクロマトグラフ 3ゾーン式電気管状炉 ＡＧ－２（ＴＴＦ型） 自動ガスクロマトグラフＡＧ－２ 加熱導管 マントルヒーター パソコン 液体圧送用加圧制御部 高圧タンク 液体マスフロ 高圧タンク (圧力イ塔NA) (圧力イ塔NB) ガス供給部 反応部 反応ガス分析部

RCATシリーズフローシート例 RCAT-1000(フローシート例) ガス供給部 反応部 (300KPa) TIC TI TIC TI TIC TI PI 5 5 6 6 7 7 1 RV1 FY1 M2 安全弁出口 PS MFC (30～300KPa) 1 1 H3 (Rc1/4) FY1 R1+M1 NC FY1 FY1 ガスＡ 入口 BL1 H1 H1 T1 R1 R1 H1 E1 T1 BL1 気化器 (1/8"Swagelok) H2 H2 V1 PCV1 SV1 CV1 H2 H2 H2 H2 T1＋R2 KY1 Y3 T2＋R3 T2 T2＋R1 50NmL/min.(Max) Y1 Y1 TIP PS MFC 1 (30～300KPa) 2 2 フレキシブルチューブ FY1 R1+M1 NC 長さ 300mm ガスＢ 入口 BL1 H1 H1 T1 R1 R1 H1 E1 T1 反応管 TIC 1 Y1 Y1 (1/8"Swagelok) H2 H2 V2 PCV2 SV2 CV2 50NmL/min.(Max) シリコンチューブ 3V (φ3/φ1) Y2 3 PS MFC (30～300KPa) 3 3 TIC FY1 R1+M1 NC 3 ガスＣ 入口 BL1 H1 H1 T1 R1 R1 H1 E1 T1 (1/8"Swagelok) H2 H2 V3 PCV3 SV3 CV3 3V1 3V2 50NmL/min.(Max) TI 1 PS MFC オーバーフロー オーバーフロー (30～300KPa) 4 4 FY1 R1+M1 NC ガスＤ 入口 BL1 H1 H1 T1 R1 R1 H1 E1 T1 (1/8"Swagelok) H2 H2 V4 PCV4 50NmL/min.(Max) SV4 CV4 ビーカー ビーカー (PS製,100mL) (PS製,100mL) TI 2 PS MFC (30～300KPa) 5 5 FY1 R1+M1 NC ガスＥ 入口 BL1 H1 H1 T1 R1 R1 H1 E1 T1 (1/8"Swagelok) H2 H2 V5 PCV5 SV5 CV5 TIC TI 300NmL/min.(Max) 8 8 オートガスクロ TIC 2 PS MFC 3V (30～300KPa) 6 6 4 FY1 R1+M1 NC ＡＧ－２ ガスＦ 入口 BL1 H1 H1 T1 R1 R1 H1 E1 TIC T1＋R2 (1/8"Swagelok) H2 H2 V6 PCV6 SV6 CV6 4 300NmL/min.(Max) Y2 3ゾーン式電気管状炉 液体用 最高使用温度：８００ フレキシブルチューブ サンプルベント PS MFC 常用使用温度：５００～６００ 長さ 200mm (30～300KPa) 7 7 SV7 M1 NC (400KPa) FY1 R1+ Ｈe入口 T1 H1 H1 T1 H5 E1 R2 RV2 (1/8"Swagelok) H2 H2 V7 PCV7 CV7 0.1NmL/min.(Max) CV8 FY1 手動給水口 A T2 T2 排気 A V9 H3 (Rc3/8) Y1 Y3 (Rc1/4) BV1 H6 H4 H7 N1 (400KPa) RV3 溶液Ａ 圧力タンクＡ （容量：約２Ｌ) TI3,4：Not Assigned FY1 B T2 T2 排気 液体用 V1 H3 (Rc1/4) PS MFC 0 (30～300KPa) 8 8 SV8 R1+M1 NC H1 H1 T1 H5 E1 R2 V8 PCV8 CV9 0.1NmL/min.(Max) CV10 手動給水口 MFC1～6 (Rc3/8) Y1 B Y3 MFC7,8 BV2 H6 H4 H7 PS1 N1 　ガス種･流量･圧力･温度が 溶液Ｂ 圧力タンクＢ SV1～8 　　タイムプログラマブルに変更可能。 （容量：約２Ｌ) TCDスタート FIDスタート ＰＬＣ ＣＰＵ ＣＲＴ TIP1 TIC1～8 TI1～3 4～8 各 種 警 報 ＧＣｓ ＧＣｓ RCAT-100(フローシート例) ガス供給部 反応部 (300KPa) PI RV1 1 BL2 MFC リーフバルブ出口 1 N1 リ NC ガスＡ 入口 BL1 BL1 R1 R1 H1 E1 T1 BL1 R1 (Rc1/4) (1/8"Swagelok) V1 50NmL/min.(Max) SV1 CV1 BL1 BL2 T2 T2 MFC 2 NC TIP フレキシブルチューブ ガスＢ 入口 BL1 BL1 R1 R1 H1 E1 T1 1 長さ 300mm TI (1/8"Swagelok) V2 50NmL/min.(Max) SV2 CV2 4 R3 Y1 R3 MFC 反応管 3BV1 3 R3 NC ガスＣ 入口 BL1 BL1 R1 R1 H1 E1 (1/8"Swagelok) V3 T2＋R2 TIC 50NmL/min.(Max) SV3 CV3 2 TI TI 2 1 TIC TI 3 3 R3 R3 R3 Y1 VENT 分析計へ Y1 3BV2 T2＋R2 1ゾーン式電気管状炉 フレキシブルチューブ 長さ 300mm 最高使用温度：８００ 常用使用温度：５００～ 　　　　　　　　６００

専用ソフト RCAT-1000F ● 触媒装置の温度､圧力(反応管入口圧力)､流量､警報等をモニタリ ング。 ● 触媒装置側に対して昇温パターンや流量パターン等を本ソフト 運転パターン画面にて設定可能。 ● 分析された各成分の濃度､面積等をMicrosoft　Ｒ Excelで処理で きるCSV形式にて保存します。 ■モニタリング画面 ● データのロギングに関しては1分単位(任意設定可能)などで、ロ ギング周期を設定でき、同様にCSV形式にて保存します。 ● 自動運転時以外の状態では各バルブ、MFCは装置側での手動操 ■データロギング画面 作が可能です。 ■プログラム温調器　運転設定画面 関連製品のご紹介 全自動ガスクロマトグラフ Automatic GC 多種・多様なニーズに対応可能な全自動ガスクロマトグラフ オートガスクロAG-2シリーズは、ガスクロマトグラフの自動化ニーズに伴い、ラボ用ガスクロを自動化した場合の操作の繁雑さや、 設置スペースの広大さを取り除いた本格的な自動ガスクロマトグラフです。 主な特徴 1 最大3個の検出器と4系列のカラムシステムの同時装着が可能！ 2 ppbレベルからサブppmレベルまでの微量分析にも対応！ 3 水分多量のウエット状態でのガス分析にも最適！ 4 高速カラムシステムによる高速化分析が可能！ 5 表計算ソフトでの日報の作成やCSV形式でのデータ収録も可能！ 6 コンパクト設計で設置スペースも最小！ 7 タッチパネルで簡単確認！簡単操作！ ● その他関連製品 ● 燃料電池性能評価装置 RFCシリーズ ● ガス加湿装置 RMG-1000 ● 燃料ガス自動分析装置 FGA-1 ● 各種ガス分析システム ユーザー様のご要望により､特別仕様にも対応致します。お気軽に弊社までご相談願います。 株式会社 ジェイ・サイエンス・ラボ 〒601-8144 京都市南区上鳥羽火打形町231番地 竹田理化工業株式会社 TEL 075-693-9480 FAX 075-693-9490 ●東京営業所 〒150-0021 〒190-0012 東京都立川市曙町2-25-1カクニ第2ビル３F 東京都渋谷区恵比寿西2-16-8 TEL 042-506-0833 FAX 042-506-0834 URL https://www.j-sl.com E-mail：info@takeda-rika.co.jp e-mail mailbox@j-sl.com ※本製品の海外輸出には、「輸出貿易管理令」に基づき、『非該当証明書』が必要とさ れます。ご発注時にはその旨明記願います。 ※より一層の性能向上のため、おことわりなしに仕様・外観・付属品を変更する事が あります。
