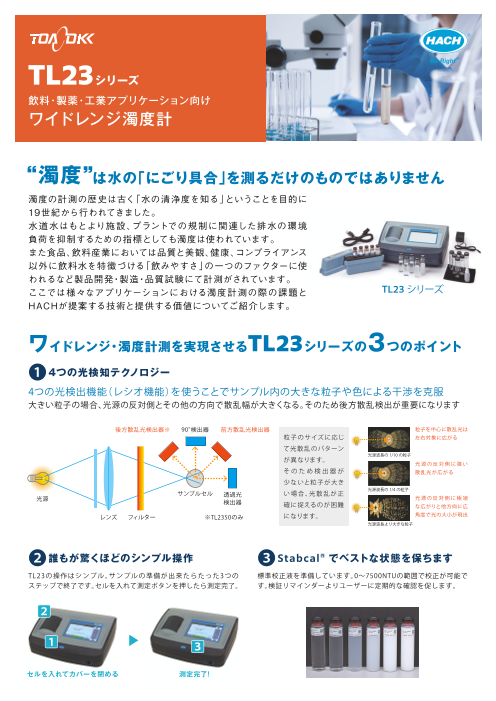

飲料・製薬・工業アプリケーション向け ワイドレンジ濁度計

TL23シリーズ 飲料・製薬・工業アプリケーション向け ワイドレンジ濁度計 “濁度”は水の「にごり具合」を測るだけのものではありません 濁度の計測の歴史は古く「水の清浄度を知る」ということを目的に 19世紀から行われてきました。 水道水はもとより施設、プラントでの規制に関連した排水の環境 負荷を抑制するための指標としても濁度は使われています。 また食品、飲料産業においては品質と美観、健康、コンプライアンス 以外に飲料水を特徴づける「飲みやすさ」の一つのファクターに使 われるなど製品開発・製造・品質試験にて計測がされています。 ここでは様々なアプリケーションにおける濁度計測の際の課題と TL23シリーズ HACHが提案する技術と提供する価値についてご紹介します。 ワイドレンジ・濁度計測を実現させるTL23シリーズの３つのポイント ❶4つの光検知テクノロジー 4つの光検出機能（レシオ機能）を使うことでサンプル内の大きな粒子や色による干渉を克服 大きい粒子の場合、光源の反対側とその他の方向で散乱幅が大きくなる。そのため後方散乱検出が重要になります 後方散乱光検出器※ 90°検出器 前方散乱光検出器 粒子を中心に散乱光は 粒子のサイズに応じ 左右対象に広がる て光散乱のパターン 光源波長の 1/10 の粒子 が異なります。 光源の反対側に強い そのため検出器が 散乱光が広がる 少ないと粒子が大き 光源波長の 1/4 の粒子 サンプルセル 光源 透過光 い場合、光散乱が正 光源の反対側に極端 検出器 確に捉えるのが困難 な広がりと他方向に広 レンズ フィルター ※TL2350のみ になります。 角度で光の大小が現出 光源波長より大きな粒子 ❷誰もが驚くほどのシンプル操作 ❸Stabcal®でベストな状態を保ちます TL23の操作はシンプル。サンプルの準備が出来たらたった3つの 標準校正液を準備しています。0～7500NTUの範囲で校正が可能で ステップで終了です。セルを入れて測定ボタンを押したら測定完了。 す。検証リマインダーよりユーザーに定期的な確認を促します。 セルを入れてカバーを閉める 測定完了!

医薬品製造産業への適用 製薬やライフサイエンス産業の製造工程では様々な水の種類が 必要とされてその検査の変数は多岐にわたります。 その中で濁度は「水の清浄度」を測る上で重要な項目の一つに なっています。 一方で医薬品の品質試験にとってサンプルは貴重です。 HACHではこうした試験時のサンプル削減の課題にも着目して います。 お客様の課題を理解しGxP規制遵守への対応についてのサポート のみならず正確で一貫したデザインの開発を行っています。 GxP規制適用環境での使用に最適 スタンダードセル スモールセル 25ml 11ml ●セキュアなデータ確保（権限設定、改ざん防止機能） ●IQOQプロトコルの準備 ●設置、IQOQ作業、機器トレーニング 貴重なサンプルの軽減は大きな課題 そのサンプル量を減らせます！ 濁度試験はサンプルを使って測定を行います。 11mlのスモールセル（オプション）を用意 貴重なサンプルの使用を軽減するために少量での試 験が望まれています。（25mlはスタンダードセル） 最小サンプル必要量は5ml（ TL2350のみ対応） 20 サンプル 5 ml 最小量 ml 飲料水産業への適用 飲料業界では濁度測定値が品質を維持する指標として使われ、 飲料水製造のための高い基準を濁度計により常に満たしています。 濁度は水質以外に風味や味わいなどオリジナリティを特徴づける 重要なファクターにもなっています。ワイン、ビール、日本酒などアル コール飲料の水質や風味の安定性と保存性の品質試験のシーンで も広く使われています。NTU以外にEBC（ヨーロッパ醸造協議会） 表示も可能です。 セルの結露は濁度試験の大きな障害 温度の低い水はセルと温度差があった場合、TL23装着時にセル表面に結露をさせ ます。結露は光散乱に影響を与え正しい測定を妨害し、計測時間を遅らせます。 窒素ガス AIR PURGE または N2 結露対策してます！ 計装エア ! TL23本体背面のチューブ接続口に窒素ガス、計装エアを流すことでセルの結露を 防止し測定の妨害を軽減します。 幅広いアプリケーションをサポート ●製薬　●飲料　●食品　●化学　 ●電力　●製鉄　●農業　●排水 型式 TL2300 TL2350（ スモールセル対応） 範囲 NTU（レシオON）: 0～4000 / NTU（レシオOFF): 0～40 NTU（レシオON）: 0～10000 / NTU（レシオOFF): 0～40 / 11ml スモールセルタイプ対応 ［レシオON］ ［レシオON］ 測定値±2% +±0.01NTU（0～1000NTU） / 測定値±5%（1000～4000NTU) 測定値±2% +±0.01NTU（0～1000NTU） / 測定値±5%（1000～4000NTU) / 測定値±10%（4000～10000NTU) 精度 ［レシオOFF］ ［レシオOFF］ 測定値±2% +±0.01NTU（0～40NTU） 測定値±2% +±0.01NTU（0～40NTU） 低レベル濁度の飲料水アプリケーションでは、これまでにない精度を実現するために開発されたHACHの新しいTU5シリーズ濁度計をご参照ください。 HACH日本総代理店 東亜ディーケーケー株式会社 営業戦略部 HACH 営業推進課 ［ホームページ］ www.toadkk.co.jp 〒169-8648 東京都新宿区高田馬場 1-29-10 TEL.03-3302-0235 ［お問い合わせ］ eigyo@toadkk.co.jp 2024年10月作成
