【整備場・格納庫・大型施設の大開口向け】特殊扉・大扉 製品カタログ

製品カタログ

飛行機の格納庫や車両基地、造船所、発電所、清掃工場など、大型で特殊な開口部扉をご紹介。

■各種施設の大型開口部について、設計から製造・施工・メンテナンスまでトータルにご提案いたします。まずはご相談ください。
<主な実績>
・格納庫扉(空港、航空会社、基地)
・大型扉(造船所、大規模工場)
・大型開き扉(発電所、超重量扉)
・特殊両開き扉(車両整備場、清掃工場、危険物取扱倉庫)
・跳ね上げ扉(埠頭倉庫、貨物倉庫)
・引き上げ扉(公共施設、劇場)
・特殊ゲート(施設ゲート、動物園)

※詳しくはカタログをご覧いただくか、お問合せください。

このカタログについて

ドキュメント名 【整備場・格納庫・大型施設の大開口向け】特殊扉・大扉 製品カタログ
ドキュメント種別 製品カタログ
ファイルサイズ 1.8Mb
登録カテゴリ
取り扱い企業 金剛産業株式会社 (この企業の取り扱いカタログ一覧)

このカタログの内容

Page1

特殊扉・大型扉 SPECIAL DOOR 4LARGE DOOR 本      社 〒104-6233 東京都中央区晴海1-8-12 TEL:03-3534-1800(代) 東 京 支 店 晴海トリトンスクエア オフィスタワーZ 33階 TEL:03-3534-1824(代) 住 建 営 業 G TEL:03-3534-1825(代) 関東メンテナンスセンター TEL:03-3534-1832(代) 大 阪 支 店 〒532-0011 大阪市淀川区西中島3-14-20 TEL:06-6885-1523(代) 札 幌 支 店 〒007-0865 札幌市東区伏古五条5-4-24 TEL:011-787-8380(代) 福 岡 支 店 〒812-0042 福岡市博多区豊1-8-21 TEL:092-413-0611(代) 仙 台 営 業 所 〒980-0012 仙台市青葉区錦町1-1-46 TEL:022-261-2018(代) 名 古 屋 営 業 所 〒460-0002 名古屋市中区丸の内3-21-34 TEL:052-955-3911(代) 広 島 営 業 所 〒732-0052 広島市東区光町1-11-5 TEL:082-263-2521(代) 沖 縄 事 務 所 〒900-8505 沖縄県那覇市久茂地3-21-1(國場ビル2階) TEL:098-951-3775(代) 特殊扉イノベーション事業部 〒708-1206 岡山県津山市市場2298-1 TEL:0868-36-8550(代) 大阪ガレージ展示場 〒565-0826 吹田市千里万博公園1-7 TEL:06-6876-0007(代) (ABCハウジング千里住宅公園内43号地) 埼 玉 工 場 〒346-0101 埼玉県久喜市菖蒲町昭和沼8番 TEL:0480-85-5481(代) 那 須 工 場 〒325-0001 栃木県那須郡那須町高久甲2691-4 TEL:0287-62-7710(代) 2017年6月改訂 ●ホームページ http://www.kongo.net ●Eメール kongo@kongo.net 370・CRM・1706・1,500
Page2

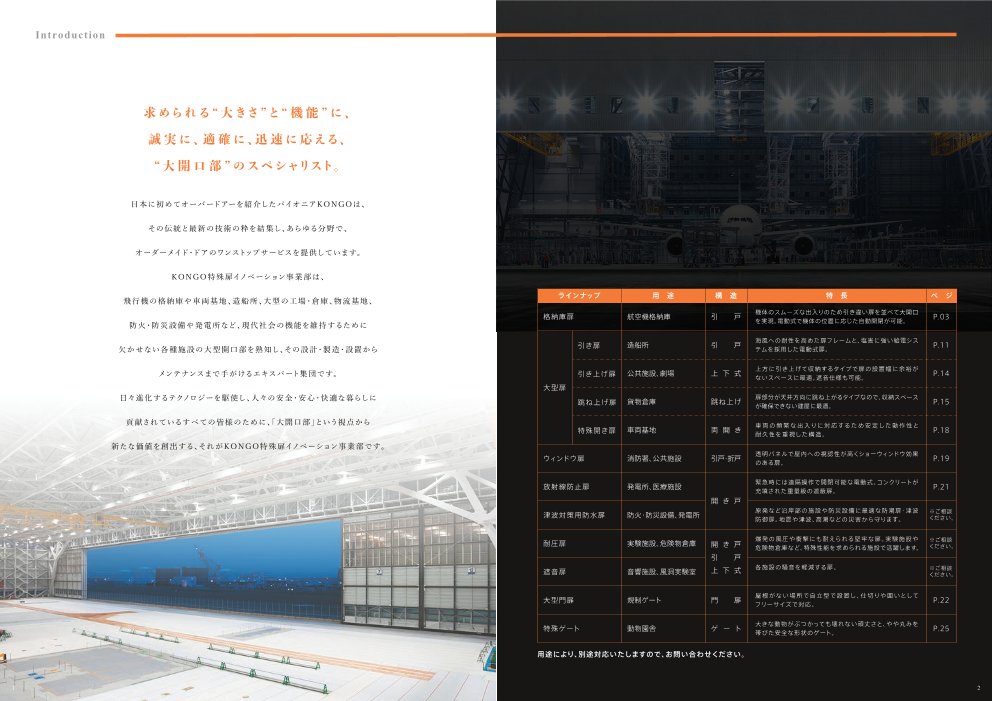

KONGO Special Door Quality 求められる“大きさ”と“機能”に、誠実に、適確に、 LARGE DOOR 迅速に応える、“大開口部”のスペシャリスト。 日本に初めてオーバードアーを紹介したパイオニアKONGOは、その伝統と最新の技術の粋を結集し、 あらゆる分野で、オーダーメイド・ドアのワンストップサービスを提供しています。 このたび新たに立ち上げた特殊扉イノベーション事業部は、飛行機の格納庫や車両基地、造船所、 大型の工場・倉庫、物流基地、防火・防災設備や発電所、清掃工場など、現代社会の機能を維持するた めに欠かせない各種施設の大型開口部を熟知し、その設計・製造・設置からメンテナンスまで手がける エキスパート集団です。 日々進化するテクノロジーを駆使し、人々の安全・安心・快適な暮らしに貢献されている すべての皆様のために、「大開口部」という視点から新たな価値を創出する、 それがKONGO特殊扉イノベーション事業部です。 INDEX 格納庫扉……………………………………… P2 大型扉………………………………………… P8 大型開き扉 ……………………………………P10 特殊両開き扉 …………………………………P16 跳ね上げ扉 ……………………………………P20 引き上げ扉 ……………………………………P22 特殊ゲート ……………………………………P24 1
Page3

格納庫扉 施工例 12枚の引き違い扉がずらりと並んだ航空機格納庫は3機の機体が余裕で入る広さ。 格納庫扉 機体の位置に応じて12枚の扉が自動開閉するため、機体の出入りはいたってスムーズで作業効率も向上する。  大型旅客機や電車車両、航空機や車両の保管 や整備場として使われる格納庫は、機器のIT化に 伴い、一般的な大型倉庫より高い防塵性や機密 性が求められます。KONGOはこうしたオーダー メード比率が高い大開口部を最も得意とし、その 技術力や提案力を存分に発揮しています。 羽田国際空港 フィットチェック 電動式 12枚引き違い扉 W188000×H23000 2 3
Page4

格納庫扉 施工例 朝日航洋 電動式 12枚引き違い扉 W97000×H10000 スカイマーク 電動式 6枚片引き扉 W50000×H10000 6枚片開き扉を設置し た航空機格納庫。約3 分で前面の大開口部 がフルオープンにな り、機体の出し入れは 自由自在。 12枚の引き違い扉を備えたヘリ コプター格納庫。扉一枚ごとに 操作スイッチがあり、単動にも連 動にも対応する。両端に設置さ れた緊急停止用のテープスイッ チで安全性も確保されている。 4 5
Page5

格納庫扉 施工例 関西国際空港 電動式 4ブロック両引き分け旋回扉 W45000×H9000 美保空港 電動式 両引き分け8枚扉 W50000×H10000 限られた敷地を有効に使いた いという要望から生まれた独 創的な旋回扉。開口時は建屋 の両サイドに収納されるため、 戸袋スペースは不要だ。 両サイドの戸袋に4枚ずつ収納されるオーソドックスな引き分けタイプの8枚扉。 シンプルな動作でトラブルが少ないのがメリット。 6 7
Page6

大型扉 施工例 大型扉 新糸満造船 電動式 2重片引き扉 W12000×H6500  大規模工場や大型倉庫は用途に応じて建屋の 大きさや形状が決まりますが、その機能性を決定 づけるのは開口部の扉だといっても過言ではあり ません。開閉がスピーディーな電動式を中心に、大 きさはもちろん、開閉方式や素材、耐久性、安全性 に配慮した最適な大型扉をご提案します。 船舶の造修・検査をスムーズ に行うため、海沿いの強風へ の耐性を高めた扉フレームと 塩害に強いケーブル式の給電 システムを採用。 日立造船 扉一枚あたりのサイズを大きくすると、大開口部でも少ない電動式 2重片引き扉 W16000×H17000 扉数ですむ。開閉動作がシンプルになるメリットは大きい。 8 9
Page7

大型開き扉 施工例 島根原子力発電所 大型開き扉 電動式 津波用耐圧片開き扉(防水仕様) W9400×H6300 ドア厚:350 扉フレーム重量:25ton どんな事態が起こったとしても安全確保が最優先される 原子力発電所では、緊急時に遠隔操作で開閉できること  東日本大震災の被害を踏まえ、原発などの重要 が必要だ。停電しても駆動装置を開放すれば、手動で開 施設では地震や津波、火災、テロなどへの備えの 閉できる。 強化が急がれ、沿岸部では津波、高潮や地震から 暮らしや物流を守る防潮扉や津波防御扉の設置 が相次いでいます。こうしたケースには遠隔操作 できる電動式の大型開き扉が最適です。 10 11
Page8

大型開き扉 施工例 超重量扉 手動式 津波耐圧用片開き扉 W12000×H/1:4200–H/2:6000ドア厚:512 扉フレーム重量:40ton 津波に備えて設置されている超重量扉。フレームの重さは40トンもあるが、 KONGOが独自に開発したヒンジで手動開閉が可能となっている。日本海 から吹き付ける風の煽りを吸収するため、ダンパーを装着している点も特徴 のひとつだ。 12 13
Page9

大型開き扉 施工例 島根原子力発電所 手動式 耐圧用防水扉(片開き) W4700×8900 電動式 遮蔽扉(片開き) W3000×2500ドア厚:449 扉フレーム重量:16ton 美浜原子力発電所 ドア厚:1600 コンクリート充填 扉重量:17ton 島根原子力発電所 手動式 耐圧用防水扉(片開き) W5500×4000ドア厚:449 扉フレーム重量:10ton 万が一のときに放射能を確実に遮断す るための遮蔽扉は、遠隔操作で被爆を 防ぐためのもの。コンクリートが充填さ れた17トンの重量級だが、KONGO のオリジナルヒンジでスムーズな開閉 を実現している。 14 15
Page10

特殊両開き扉 施工例 特殊両開き扉  車両基地は車庫と操車場の機能を併せ持つだけ 車両基地の扉には車を動かすための高圧線を引き込 でなく、安全確保に欠かせない車両検査修繕施設と む開口部が必要だ。ここから雨が降り込んでも錆びな しての機能も求められます。車両が頻繁に出入りす いよう、ステンレスの締め付け金具を採用している。 るため、安定した動作性と耐久性が重要で、作業員 の安全の確保という面から手動式が採用されるケー スも少なくありません。 九州新幹線 車両整備場 手動式 両開き扉W5300×H6500 16 17
Page11

特殊両開き扉 施工例 橋本 清掃工場 可燃ゴミの焼却処理施設に対応する扉 特殊倉庫 あらゆる条件で保管物の品質を保持できる扉 連日大量のゴミが投入される清掃工場では、汚れや汚水によ る腐食を防ぐことが大切だ。そのため、耐食性、耐熱性、耐酸 化性に優れたステンレス製の扉を採用。 危険物などを収納・保管する倉 庫では湿気を避けるため、精密 な空調設備が欠かせない。開口 部には気密性を高めるだけでな く、関係者以外の侵入を防ぐ機 能も求められる。 18 19
Page12

跳ね上げ扉 施工例 跳ね上げ扉 三菱重工 二見 ▶上部扉 電動式 跳ね上げ扉 W38000×H21000(スライド昇降機搭載)  扉重量:42ton▶下部扉 手動式 両引き分け扉 W11000×H3500  大型機械が置かれた工場や重量貨物の荷揚げ を行う埠頭倉庫など、走行クレーンで貨物を建屋 の内外に移動する場合は遮蔽物のない大開口部 が必要です。前面の扉部分を天井方向に跳ね上 げる方式なので、建屋の前面にさほどスペースが なくても設置できるのが特徴です。 ▶上部扉 電動式 跳ね上げ扉 新日鉄  W25000×H3800 名古屋埠頭 ▶下部扉 手動式 両引き分け扉  W11000×H3500 20 21
Page13

引き上げ扉 施工例 引き上げ扉  大型倉庫や工場はもちろん、用地や 設計上の制約から建屋の両袖に扉の格 納スペースが取れない場合は、大扉を 上方に引き上げることで大開口部を確 保できます。意匠や動線上の理由で扉 の設置幅に余裕がない公共施設や劇 場、オープンスペースなど、幅広く利用 されています。 日産自動車 電動式 昇降扉(遮音仕様) W14000×H5600 22 23
Page14

特殊ゲート 施工例 ゾウが寝起きするゾウ舎から放飼場へとつながるゲートは、大きなゾウ 特殊ゲート 上野動物園 ゾウ舎 昇降ゲート がぶつかっても壊れない頑強さが求められる。また、ゾウがぶつかってもケガをしないよう、やや丸みを帯びた形状になっている。  各種施設の出入り口や敷地の仕切り、工事現場 の囲いなどとして活用するパネルゲート、特殊な 機能を持たせたゲート、意匠性の高い間仕切りや 傾斜地に設置するゲートなど、あらゆる用途に応 じた最適な機能を持つ商品を、安全性を吟味し、フ リーサイズでご提案いたします。 社会復帰センター 通路上で人や車の往来を遮断、規制するためのゲート。 屋根がない場所に設置するため、自立型となっている。 24 25
