多電極挿入型電磁流量計　メタルマルチマグ　MODEL 395PM / 394PM

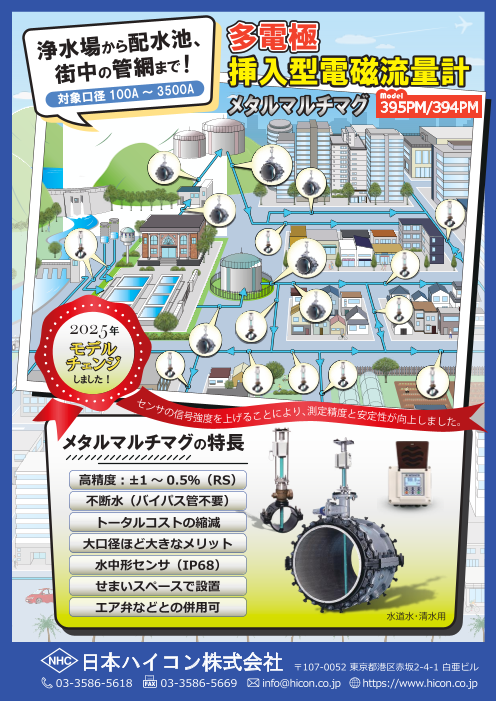

場 水池、 多電極 浄水 から配 街中の管網まで！ 挿入型電磁流量計 ～ 3500A 対象口径 100A Model 395PM/394PM SUPER MARKET Filtration Plant conveni 年 モデル チェンジ しました！ センサの信号強度を上げることにより、 測定精度と安定性が向上しました。 メタルマルチマグの特長 高精度︓±1～ 0.5％（RS） 不断水（バイパス管不要） トータルコストの縮減 大口径ほど大きなメリット 水中形センサ（IP68） せまいスペースで設置 エア弁などとの併用可 水道水･清水用 日本ハイコン株式会社 〒107-0052 東京都港区赤坂2-4-1 白亜ビル 03-3586-5618 　FA　X 03-3586-5669 　 info@hicon.co.jp　 https://www.hicon.co.jp

メタルマルチマグの仕様 多電極挿入型電磁流量計（メタルマルチマグ） ■100A～150Ａ＝2対　 ■200A～250Ａ＝3対　 名 称 電 極 数 MODEL 395PM（片方向測定） / 394PM（双方向測定） ■300A～1350Ａ＝5対 ■1500A～3500A＝8対 ※1 測定方式 多点電磁誘導方式 395PM：1点 4-20mA DC（12V、最大負荷抵抗300Ω） ※4 アナログ出力 　　　　　※オプションで1点追加可 対象配管 100Ａ～3500Ａ ※1 測定対象 水道水、清水 ※2 出 力 394PM：2点 4-20mA DC（12V、最大負荷抵抗300Ω） ※4 ■100A～450A：0.03～10m/s ■～600A ：0.03～7.0m/s　■～900A　：0.03～4.5m/s 積算パルス出力 2点 オープンコレクタ（無電圧～要外部電源、＜100ｍA、＜DC35V） 測定範囲 ■～1500A：0.03～3.5m/s　■～1800A：0.03～3.0m/s 変 換 器 -20～60℃ ■～3500A：別途お問い合わせください。 周辺条件 セ ン サ -10～60℃　1.7MPa以下（18kg/㎠以下） 395PM：±0.5％(RS)±0.0018m/s (流速0.09m/s以上) 変 換 器 高さ178×幅216×奥行113mm ※5 測定精度 394PM：正流：±0.5％(RS)±0.0018m/s 寸 法 センサケーブル 標準=7.5m×1本（延長は7.5mごと/最長150m） ※6 ※3 　　　　　逆流：±1.0％(RS)±0.0018m/s 　　　　　　　　　　　　　　　　　　　　　(流速0.09m/s以上) 　　　　電　　源電圧 AC100V-240V / 45-66Hz (10W) ※7 ※1. 700A 以上は大型センサ対象となります。　 ※2. 配管内は常に満水であり、気泡や不純物を含まないこと。水道水、清水以外ではセンサの清掃が必要となる場合があります。　 ※3. 取付配管には一定以上の直管部が必要です。　 ※4. 負荷抵抗が 300Ωを超える場合は、別途アイソレータもしくは回路用Sh外opping the ma部ll 電源（＜DC30V）を用意してください。　 ※5. 取付に必要なスペースは別途ご確認ください。　※6. 150m以上の延長をご希望の場合はご相談ください。　 ※7. DC 電源仕様につきましては別途ご相談ください。　 2025 年のモデルチェンジ ― おもな目的、新型のメリット ＊センサの信号強度を上げることにより、正方向の測定精度は流速基準の 0.09m/s 以上で±0.5％（RS）±0.0018m/s となりました。 ＊センサ本体の上部に基板が取り付けられ、150ｍまでの長さのセンサケーブルが使用可能となりました。150mを超える長さもご相談ください。 　また現場で長さの違うケーブルに交換することも可能です。 メタルマルチマグの姉妹製品 小口径用 挿入型電磁流量計 メタルシングルマグ Model 395SPM/394SPM Model 395SPM/394SPMは、多電極では対応できない75A配管用の、電極＝1対タイプです。 施工要領などは同じで、もちろん断水不要です。 対象口径 不断水工事（バイパス管不要） 遠隔監視 75A 双方向測定も可能 付帯コストの軽減 電源不要 電池式多電極挿入型電磁流量計 バッテリーメタルマルチマグ Model B395PM/B394PM Model B395PM/B394PMは、電池で駆動させることができるため断水だけでなく電源工事も不要です。 積算流量を表示する他、変換器のロガに記録したデータをPCにダウンロードすることもできます。 別途、回路用電源を用意すれば4-20mAや積算パルスも使用可能。 電源の引き込みが困難な場所や、コストを抑えた監視システムの構築に適しています。 電池駆動 不断水工事（バイパス管不要） 対象口径 100～3500A 電源工事不要 データロガ、信号出力 ※75A用もあります。 ※センサケーブルは 7.5mのみとなります。 ■ 小口径用/電池式について詳細は別途お問い合わせください。■ 製 品 日本ハイコン株式会社 ●お問い合わせは に 関 す 〒107-0052 東京都港区赤坂2-4-1 白亜ビル る お TEL:03-3586-5618　FAX:03-3586-5669 問 合 E-mail:info@hicon.co.jp https://www.hicon.co.jp せ は メタルマルチマグは、米国McCrometer社で製造しています。 同社は1955年の設立から信頼され続ける流量計メーカーです。 ※記載内容は予告なく変更することがありますのでご了承ください。2025年5月
