電池式多電極挿入型電磁流量計バッテリーメタルマルチマグ MODEL B395P/B394P

製品カタログ

断水不要、電源工事も不要

電池式多電極挿入型電磁流量計バッテリーメタルマルチマグ MODEL B395P/B394Pは、日本の上水道で多くの実績のある多電極挿入型電磁流量計の姉妹製品です。
設置やメンテナンスに断水やバイパス管を必要とせず、電池で駆動させることができるため電源工事も不要。
変換器画面の表示のほか、ロガの機能と専用ソフトウェアを使用して、瞬時流量、積算流量などのデータをPCにダウンロードすることも可能です。
B394Pは今までできなかった双方向測定が可能になりました。

◆詳細はカタログをダウンロードしご覧いただくか、お気軽にお問い合わせ下さい。

このカタログについて

ドキュメント名 電池式多電極挿入型電磁流量計バッテリーメタルマルチマグ MODEL B395P/B394P
ドキュメント種別 製品カタログ
ファイルサイズ 2Mb
登録カテゴリ
取り扱い企業 日本ハイコン株式会社 (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

このカタログの内容

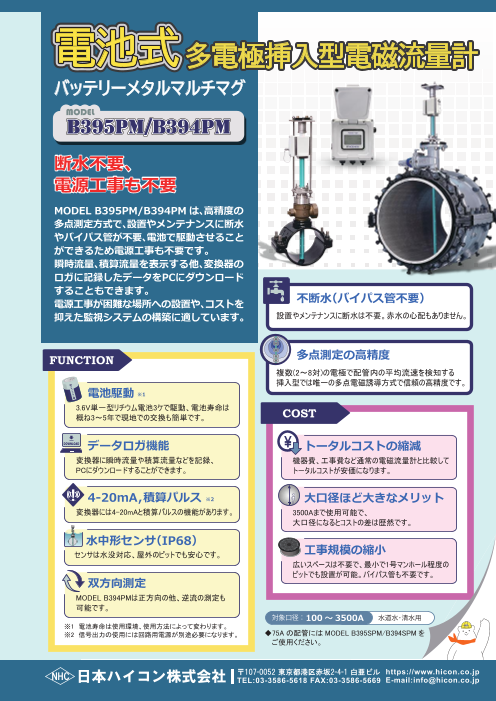

Page1

電池式 多電極挿入型電磁流量計 バッテリーメタルマルチマグ MODEL B395P/B394P 水道水・清水用 対象口径 断水不要、 100~3500A 電源工事も不要 MODEL B395P/B394P は、高精度の多点測定方式で、 設置やメンテナンスに断水やバイパス管が不要、電池で 駆動させることができるため電源工事も不要です。 積算流量を表示する他、積算パルスや警報も使用可能、 変換器のロガに記録したデータを PC にダウンロード することもできます。 電源工事が困難な場所への設置や、コストを抑えた監視 システムの構築に適しています。 ◆75Aの配管にはMODEL B395SP/B394SPをご使用ください。 不断水(バイパス管不要) 多点測定の高精度 設置やメンテナンスに断水は不要。 複数(2~8対)の電極で配管内の平均流速を検知する 赤水の心配もありません。 挿入型では唯一の多点電磁誘導方式で信頼の高精度です。 n ct io fu n co st 電池駆動 ※1 トータルコストの縮減 + 3.6V単一型リチウム電池3ケで駆動、電池寿命 ¥ 機器費、工事費など通常の電磁流量計と — は概ね3~5年で現地での交換も簡単です。 COST DOWN 比較して、トータルコストが安価になります。 データロガ機能 大口径ほど大きなメリット DOWNLOAD 変換器に瞬時流量や積算流量などを記録、 3500Aまで使用可能で、 PCにダウンロードすることができます。 MAX3500A 大口径になるとコストの差は歴然です。 4-20mA、積算パルス ※2 工事規模の縮小 ! 変換器には 4-20mA と積算パルスの機能が 広いスペースは不要で、最小で1号マンホール あります。 程度のピットでも設置が可能。 バイパス管も不要です。 水中形センサ(IP68) センサは水没対応、屋外のピットでも安心です。 双方向測定 NHC 日本ハイコン MODEL B394Pは正方向の他、 〒107-0052 株式会社 逆流の測定も可能です。 東京都港区赤坂2-4-1 白亜ビル ? 03-3586-5618 ? 03-3586-5669 ※1 電池寿命は使用環境、使用方法によって変わります。 ✉ info@hicon.co.jp ※2 信号出力の使用には回路用電源が別途必要になります。 ? http://www.hicon.co.jp BATTERY
