【応用事例付き】 クラウスアンドナイマー カムスイッチ総合カタログ

クラウス アンド ナイマー カムスイッチ総合カタログ Ver 5.0

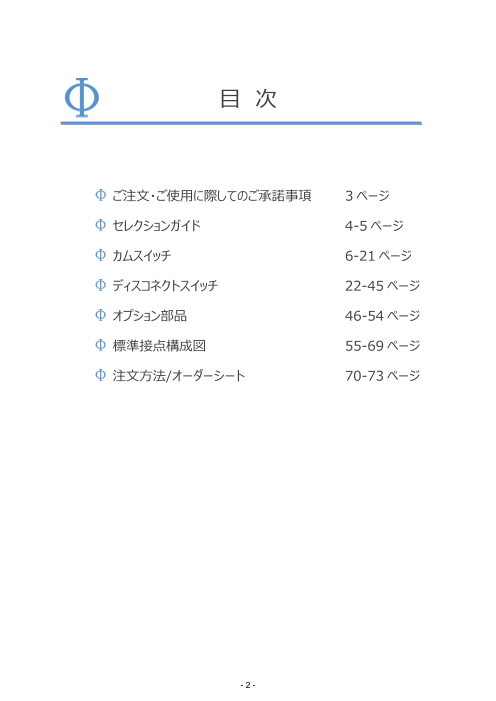

目 次 ご注⽂・ご使⽤に際してのご承諾事項 3 ページ セレクションガイド 4-5 ページ カムスイッチ 6-21 ページ ディスコネクトスイッチ 22-45 ページ オプション部品 46-54 ページ 標準接点構成図 55-69 ページ 注⽂方法/オーダーシート 70-73 ページ - 2 -

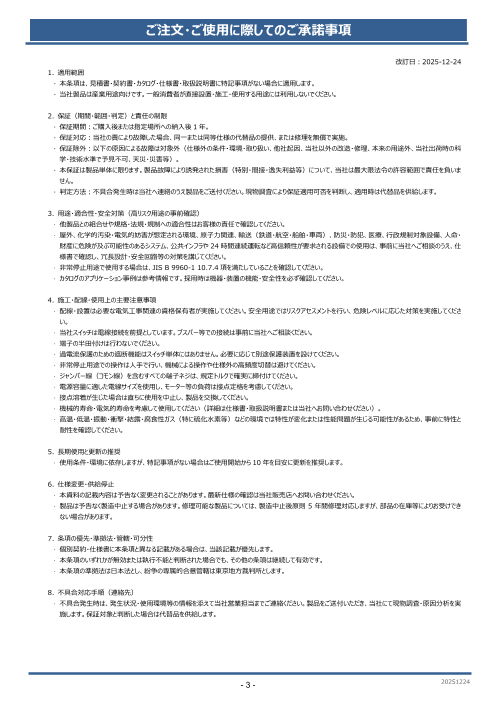

ご注文・ご使用に際してのご承諾事項 改訂日:2025-12-24 1. 適用範囲 · 本条項は、見積書・契約書・カタログ・仕様書・取扱説明書に特記事項がない場合に適用します。 · 当社製品は産業用途向けです。一般消費者が直接設置・施工・使用する用途には利用しないでください。 2. 保証（期間・範囲・判定）と責任の制限 · 保証期間:ご購入後または指定場所への納入後 1 年。 · 保証対応:当社の責により故障した場合、同一または同等仕様の代替品の提供、または修理を無償で実施。 · 保証除外:以下の原因による故障は対象外（仕様外の条件・環境・取り扱い、他社起因、当社以外の改造・修理、本来の用途外、当社出荷時の科 学・技術水準で予見不可、天災・災害等）。 · 本保証は製品単体に限ります。製品故障により誘発された損害（特別・間接・逸失利益等）について、当社は最大限法令の許容範囲で責任を負いま せん。 · 判定方法:不具合発生時は当社へ連絡のうえ製品をご送付ください。現物調査により保証適用可否を判断し、適用時は代替品を供給します。 3. 用途・適合性・安全対策（高リスク用途の事前確認） · 他製品との組合せや規格・法規・規制への適合性はお客様の責任で確認してください。 · 屋外、化学的汚染・電気的妨害が想定される環境、原子力関連、輸送（鉄道・航空・船舶・車両）、防災・防犯、医療、行政規制対象設備、人命・ 財産に危険が及ぶ可能性のあるシステム、公共インフラや 24 時間連続運転など高信頼性が要求される設備での使用は、事前に当社へご相談のうえ、仕 様書で確認し、冗⾧設計・安全回路等の対策を講じてください。 · 非常停止用途で使用する場合は、JIS B 9960-1 10.7.4 項を満たしていることを確認してください。 · カタログのアプリケーション事例は参考情報です。採用時は機器・装置の機能・安全性を必ず確認してください。 4. 施工・配線・使用上の主要注意事項 · 配線・設置は必要な電気工事関連の資格保有者が実施してください。安全用途ではリスクアセスメントを行い、危険レベルに応じた対策を実施してくださ い。 · 当社スイッチは電線接続を前提としています。ブスバー等での接続は事前に当社へご相談ください。 · 端子の半田付けは行わないでください。 · 過電流保護のための遮断機能はスイッチ単体にはありません。必要に応じて別途保護装置を設けてください。 · 非常停止用途での操作は人手で行い、機械による操作や仕様外の高頻度切替は避けてください。 · ジャンパー線（コモン線）を含むすべての端子ネジは、規定トルクで確実に締付けてください。 · 電源容量に適した電線サイズを使用し、モーター等の負荷は接点定格を考慮してください。 · 接点溶着が生じた場合は直ちに使用を中止し、製品を交換してください。 · 機械的寿命・電気的寿命を考慮して使用してください（詳細は仕様書・取扱説明書または当社へお問い合わせください）。 · 高温・低温・振動・衝撃・結露・腐食性ガス（特に硫化水素等）などの環境では特性が変化または性能問題が生じる可能性があるため、事前に特性と 耐性を確認してください。 5. ⾧期使用と更新の推奨 · 使用条件・環境に依存しますが、特記事項がない場合はご使用開始から 10 年を目安に更新を推奨します。 6. 仕様変更・供給停止 · 本資料の記載内容は予告なく変更されることがあります。最新仕様の確認は当社販売店へお問い合わせください。 · 製品は予告なく製造中止する場合があります。修理可能な製品については、製造中止後原則 5 年間修理対応しますが、部品の在庫等によりお受けでき ない場合があります。 7. 条項の優先・準拠法・管轄・可分性 · 個別契約・仕様書に本条項と異なる記載がある場合は、当該記載が優先します。 · 本条項のいずれかが無効または執行不能と判断された場合でも、その他の条項は継続して有効です。 · 本条項の準拠法は日本法とし、紛争の専属的合意管轄は東京地方裁判所とします。 8. 不具合対応手順（連絡先） · 不具合発生時は、発生状況・使用環境等の情報を添えて当社営業担当までご連絡ください。製品をご送付いただき、当社にて現物調査・原因分析を実 施します。保証対象と判断した場合は代替品を供給します。 - 3 - 20251224

クラウスアンドナイマー社 ブルーラインスイッチ セレクションガイド ■汎用カムスイッチ ラインアップ一覧 銘板サイズ 型式 定格電圧 定格電流 最大 端子ネジ 丸型圧着 (V AC) (A) 接点数 サイズ 端子対応 特徴 CGD4-1 440 5 16 M2.5 × CG4 の微⼩電流対応品 S00 CG4-1 440 10 16 M2.5 × ⾦接点 (□30mm) CG4 440 10 16 M2.5 × 世界最⼩のカムスイッチ CHR11 600 6 24 M3.5 ○ CHR10 の微⼩電流対応品 CAD11 600 6 24 M3 × CA シリーズの微⼩電流対応品 CA10 690 20 24 M3 × CHR10 690 20 24 M3.5 ○ S0 CHR16 690 25 24 M3.5 ○ (□48mm) CA20 690 25 24 M3.5 × CA25 690 32 24 M4 × 大電流タイプ G20 1000VDC 20 24 M3 × 直流遮断⽤スイッチ G20S 1000VDC 20 24 M3 × 直流遮断⽤スイッチ CA10B 690 20 24 M3 × CA10 の銘板サイズ S1 CHR10B 690 20 24 M3.5 ○ CHR10 の銘板サイズ S1 CA20B 690 25 24 M3.5 × CA20 の銘板サイズ S1 CHR16B 690 25 24 M3.5 ○ CHR16 の銘板サイズ S1 CA25B 690 32 24 M4 × CA25 の銘板サイズ S1 C26 690 32 24 M4 ○ S1 CA40 690 40 24 M4 × (□64mm) C32 690 50 24 M5 ○ CA50 690 50 24 M4 × C42 690 63 24 M6 ○ CA63 690 63 24 M4 × A11 690 20 48 M3 ○ 1 ステージ 4 接点、最大 48 接点 A25 690 25 48 M3 ○ 1 ステージ 4 接点、最大 48 接点 C43 690 63 24 M6 ○ S2 C80-6 690 115 24 M6 ○ (□88mm) C125-6 690 150 24 M6 ○ C200-4 690 200 24 M8 ○ S3 C315 690 315 24 M12 ○ (□130mm) C316 1000 315 24 M12 ○ S2 (□ M12 88mm) L シリーズ 690 350〜2400 - ~ ○ 接点並列接続 大電流⽤ S3 (□ M16 130mm) ※仕様・外観等の記載内容については改良のため予告な しに変更することがありますのでご了承ください。 - 4 - 20240403

クラウスアンドナイマー社 ブルーラインスイッチ セレクションガイド ■ディスコネクトスイッチ ラインアップ一覧 型式 定格電圧 定格電流 端子ネジ 丸型圧着 銘板サイズ 極数 特徴 (V AC) (A) サイズ 端子対応 KG10 690 20 2,3,4,6 極 M3 × KG20 S0 690 25 2,3,4,6,8 極 M3.5 × (□48mm) KG32 および 690 32 2,3,4,6,8 極 M3.5 × S1 KG41 (□64mm) 690 40 2,3,4,6,8 極 M4 × KG64 690 63 2,3,4,6,8 極 M4 × KG80 S1 690 80 3,4,6,8 極 M6 × 弊社スイッチディスコネクタの標準品 (□64mm) 20A〜315A の電流レンジに対応 KG100 および 690 100 3,4,6,8 極 M6 × S2 125A 以上は丸型圧着端子使用可能な KG105 (□88mm) 690 125 3,4,6,8 極 M6 × ボルトターミナル仕様 KG126 1000 125 3,4,6,8 極 M10 ○ KG161 1000 160 3,4,6,8 極 M10 ○ S2 KG211 1000 200 3,4 極 M12 ○ (□88mm) KG251 1000 250 3,4 極 M12 ○ KG316 1000 315 3,4 極 M12 ○ S0 (□48mm) KHR20 および 800 20 3,4,6,8 極 M3 ○ S1(□64mm) 20A〜80A の電流レンジに対応 KHR32 800 32 3,4,6,8 極 M3.5 ○ S1 丸型圧着端子対応 KHR63 1000 63 3,4 極 M5 ○ (□64mm) KHR80 1000 80 3,4 極 M5 ○ KF16 S0 690 16 2〜6 極 M3.5 × KF20 (□48mm) 奥⾏き⽅向が短く、省スペース対応 690 20 2〜6 極 M3.5 × および 16A〜32A の電流レンジに対応 KF25 S1 690 25 2〜6 極 M3.5 × (□64mm) 2 極〜6 極まで対応 KF32 690 32 2〜6 極 M3.5 × KFD16 S0 DC1000V 16 2〜6 極 M3.5 × 太陽光発電等向けの直流遮断用スイッチ KFD20 (□48mm) DC1000V 20 2〜6 極 M3.5 × 奥⾏き⽅向が短く、省スペース対応 および KFD25 S1 DC1000V 25 2〜6 極 M3.5 × 16A〜32A の電流レンジに対応 (□64mm) KFD32 DC1000V 32 2〜6 極 M3.5 × 2 極〜6 極まで対応 KGD40 S0 (□48mm) DC1000V 50 2〜8 極 M4 × 永久磁石を内蔵した独自の消弧技術によ および KGD58 S1(□64mm) DC1000V 58 2〜8 極 M4 × り ※仕様・外観等の記載内容については改良のため予告な しに変更することがありますのでご了承ください。 - 5 - 20240403

カムスイッチとは︖ カムスイッチは、ハンドルを回すことで回路の切り替えや電源のオンオフができるスイッチです。内部には円盤状のカムがあり、その 形に従って接点が動作します。これにより、多様な接点動作やノッチ数を設定でき、多様な制御に対応できます。 ■使⽤上の特徴とメリット ① 信頼性と耐久性: カムスイッチはシンプルで堅牢な設計により、⻑期間にわたって信頼性の⾼いパフォーマンスを提供しま す。過酷な条件にも耐えることができます。 ② 多様な制御: 複数の回路を同時に制御したり、異なる電源間でシームレスに切り替えたりすることができます。これにより、 産業機械やビルオートメーションなどで効率的な運⽤が可能です。 ③ 簡単な操作: ハンドルを回すだけで操作できるため、複雑な電気回路の制御が簡単に⾏えます。⼿動での設定変更も容 易です。 ④ 安全性: カムスイッチは、操作直前の状況確認やインターロック機能を備えているため、化学プラントや交通機械などの安 全な運転に役⽴ちます。 ⑤ カスタマイズ可能: 様々な設定で調整できるため、特定の要件に合わせて使⽤することができます。 ■構造と動作原理 カムスイッチの構造は、主に以下の 3 つの部分から成り⽴っています: ① ハンドル部: 操作するための取⼿部分です。これを回すことで、内部のカムが動作します。 ② 機構部: ハンドルの回転をカムの動きに変換する部分です。カムの形状に応じて接点が開閉します。 ③ 接点部: 電気回路の開閉を⾏う部分です。カムの動きとその凹凸により、接点が開いたり閉じたりします。 カムスイッチは、これらの部分が連動して動作することで、複数の回路を制御することができます。接点部は必要に応じて積み 重ねることができ、複雑な回路構成にも対応可能です。 接点ばね 可動接点 固定接点 端⼦ネジ 接点ばね 可動接点 プッシュロッド 電流 カム 固定接点 図 a. 双投スイッチ 図 b. カムスイッチ内部構造 図 c. 接点部模式図 ■導⼊事例 カムスイッチは、配電盤や操作盤、監視盤、産業機械などの各種操作に広く使⽤されます。本カタログにて典型的な使⽤例 を詳しく掲載しております。 ※仕様・外観等の記載内容については改良のため予告な しに変更することがありますのでご了承ください。 - 6 - 20260202

ボ電ッ源クス・動⼊⼒り動切⼒り替切え替ススイイッッチチ ■特徴 ●最大 AC1000V/315A/132kW まで対応 ●丸型圧着端子対応の端子構造 ●JISC8201-3 適合 / 国際規格 IEC60947-3（CE マーキング）適合 ■応⽤例 電源切り替え 動⼒切り替え 電源 1 電源切替スイッチ 動⼒切替スイッチ 常⽤ ポンプ 電源 2 電源 予備 ポンプ 産業機器 ■電源・動⼒切り替えスイッチ (三相交流) ●OFF 位置なし,パネル取り付け,防塵防水 IP66 (注)銘板文字をご指定の場合には注文の際に別途ご指示が必要となります。 定格通電 定格絶縁 型式 型式 電流 [A] 電圧 [V] (銘板文字”商⽤電源-発電機”) (銘板文字 無地) 32 690 C26 A222*J-0007 EF C26 A222 -603 EF 50 690 C32 A222*J-0011 EF C32 A222 -603 EF 63 690 C42 A222*J-0012 EF C42 A222 -603 EF 115 690 C80-6 A222*J-0016 EF C80-6 A222 -603 EF 150 690 C125-6 A222*J-0010 EF C125-6 A222 -603 EF 200 690 C200-4 A222*J-0008 EF C200-4 A222 -603 EF 315 690 C315 A222*J-0013 EF C315 A222 -603 EF ●OFF 位置あり,パネル取り付け,防塵防水 IP66 (注)銘板文字をご指定の場合には注文の際に別途ご指示が必要となります。 定格通電 定格絶縁 型式 型式 電流 [A] 電圧 [V] (銘板文字”動⼒ 1-OFF-動⼒ 2”) (銘板文字 無地) 32 690 C26 A212*J-0009 EF C26 A212 -603 EF 50 690 C32 A212*J-0009 EF C32 A212 -603 EF 63 690 C42 A212*J-0016 EF C42 A212 -603 EF 115 690 C80-6 A212*J-0007 EF C80-6 A212 -603 EF 150 690 C125-6 A212*J-0005 EF C125-6 A212 -603 EF 200 690 C200-4 A212*J-0007 EF C200-4 A212 -603 EF 315 690 C315 A212*J-0007 EF C315 A212 -603 EF 単相・三相切り替え、多電源切り替え、動⼒系統切り替え、タップ切り替え等のご要求に応じた構成のスイッチをご⽤意できます。 ※仕様・外観等の記載内容については改良のため予告な しに変更することがありますのでご了承ください。 - 7 - 20230808

ボックス⼊り動⼒切替スイッチ ■特徴 ● 最大 AC1000V/315A/132kW まで対応。 ● 高防塵防水対応 IP66/IP67 のため環境を選ばす設置可能。 ● 丸型圧着端子対応の端子構造のため配線の高信頼性に貢献。 ● 樹脂ボックスのため配線穴、ドレーン穴の加⼯が容易。 ● ハンドル形状、銘板文字、補助接点追加など仕様に合わせたオプション対応が可能。 ■外観写真 IP66/IP67 ■電源・動⼒切り替えスイッチ (三相交流) ●OFF 位置あり (注)銘板彫刻の文字はご注文の際に別途ご指定が必要となります。 定格通電 定格絶縁 モーター容量 モーター容量 電流 [A] 電圧 [V] AC-23A AC-23A 端子ネジ ボックスサイズ 3Φ200V @3Φ4 /ボルト (mm) 型式 @ 00V 32 690 5.5 kW 15 kW M4 106x106x138 C26 A212*J-0007 PF4※1 50 690 7.5 kW 22 kW M5 280x190x180 C32 A212*J-0002 STM 63 690 11 kW 30 kW M6 280x190x180 C42 A212*J-0004 STM 115 690 15 kW 45 kW M6 280x280x230 C80 A212*J-0002 STM 150 690 30 kW 75 kW M8 280x280x230 C125 A212*J-0002 STM 200 690 30 kW 75 kW M8 280x280x230 C200-4 A212*J-0002 STM 315 690 55 kW 132 kW M12 560x280x280 C315 A212*J-0002 STM ※1: C26 A212*J-0007 PF4 は保護等級 IP65 となります。 上表に記載の型式は全て配線穴無し、ドレーン穴無しのボックスになります。また、OFF 位置無し、単相・三相切り替え、多電源切り替え、動 ⼒系統切り替え、タップ切り替え等、各種ご要求に応じた構成のスイッチもご用意できます。 ※仕様・外観等の記載内容については改良のため予告な しに変更することがありますのでご了承ください。 - 8 - 20210118

UPS バイパススイッチ UPS の交換・保守が無瞬断にて可能 ■特徴 ■UPS バイパススイッチ例 外観写真 • UPS 本体交換やバッテリー交換時も瞬断の⼼配なし テスト • UPS 交換に必要な 3 状態を 1 台のスイッチにて実現 • オーバーラップ接点による無瞬断切り替え 常時 交換 保守 • 定格電流 315A までラインアップ • 丸形圧着端⼦対応の端⼦構造 • 多彩なオプション部品に対応 • IEC60947-3 規格適合 各種インターロック・パドロック オプションあり <これまでの課題イメージ図> 押しボタンインターロックタイプ 配線の間違い・切り替え操作の 間違いによる瞬断が⼼配だよなぁ UPS バイパススイッチで メンテ中の瞬断の⼼配を解決 !! UPS 本体やバッテリーの取替えはブレーカーを使ったメンテナンスバイパススイッチの場合、誤操作により電源を落としてし まう可能性がありますが、本製品であれば誰でも安⼼・確実に無瞬断切替できます。 ■UPS の 3 状態とスイッチの接点状態 常時 テスト 交換・保守 負荷はUPSを介して電源供給 UPS のテストのための状態。負 UPS は未接続になり、取り外し されている。 荷、および、UPS は電源に接 可能。負荷は電源に接続され ■注意事項 続されている。 ている。 UPS バイパススイッチの「常時」⇔ 「テスト」⇔「交換・保守」切り替え時 は、UPS 本体を必ずバイパスモード (保守運転)にし、商⽤電源と UPS 出⼒の電圧・位相を同期させた状 態で操作してください。インバーター 運転のまま切り替えると、負荷停⽌ や UPS 本体損傷のおそれがありま す。メンテナンス操作は UPS メーカ の取扱説明書を参照のうえ、正しく 実施してください。 ※仕様・外観等の記載内容については改良のため予告なしに変更することがありますのでご了承ください。 - 9 - 20260202

UPS バイパススイッチ ■接点構成図 ⾚⻘緑の箇所で接点がオーバーラップして切り替わるため負荷への電源は瞬断なしにて供給されます。 三相⽤ 接点構成図 J-3696 単相⽤ 接点構成図 J-3588 常時 テスト 交換/保守 常時 テスト 交換/保守 商⽤R 1 2 UPS入R 商⽤R 1 2 UPS入R 商⽤S 3 4 UPS入S 商⽤S 3 4 UPS入S 5 6 負荷U 5 6 負荷U 7 8 負荷V 7 8 負荷V UPS出R 9 10 UPS出R 9 10 UPS出S 11 12 UPS出S 11 12 UPS出T 13 14 負荷W 15 16 商⽤T 19 20 UPS入T ■UPS バイパススイッチ ラインアップ (押しボタンインターロック付き、全⾯背⾯取り付け、銘板彫刻⽂字 “常時―テストー交換保守”) 定格電流[A] 定格電圧[V] 端⼦ネジサイズ 三相⽤ 型式 単相⽤ 型式 20 690 M3.5 CHR10 J-3696*02 VE1E CHR10B J-3588*02 VE1E 32 690 M4 C26 J-3696*02 ER C26 J-3588*03 ER 50 690 M5 C32 J-3696*02 ER C32 J-3588*05 ER 63 690 M6 C42 J-3696*02 ER C42 J-3588*05 ER 115 690 M6 C80-6 J-3696*03 ER C80-6 J-3588*04 ER 150 690 M6 C125-6 J-3696*03 ER C125-6 J-3588*04 ER 200 690 M8 C200-4 J-3696*02 ER C200-4 J-3588*04 ER 315 690 M12 C315 J-3696*02 ER C315 J-3588*02 ER ■鉄ボックス実装外観写真例 盤内取り付け 外部ハンドル操作タイプ サーバーラック収納タイプ ※ボックスサイズ、ボックス材料(⾦属/樹脂)、インターロック機構(押しボタン/鍵)、銘板彫刻⽂字、補助接点追加など様々なご要求の仕様に対応いたします。 お気軽にお問い合わせください。 ※仕様・外観等の記載内容については改良のため予告なしに変更することがありますのでご了承ください。 - 10 - 20260202

インバーターバイパススイッチ インバーターの交換・保守作業時のバイパススイッチ ■特徴 ・ハンドル操作のみでインバーター入出力を断路し、安全に商用に切り替え可能。交換・保守作業が簡単に! ・不慮の切り替えを防止するためにパドロックハンドルを装備。南京錠を掛ければ管理者のみが操作可能に。 ・最大電圧 AC690V, 最大電流 315A までラインアップ。 ・インターロック、銘板文字の指示、取り付け方法、ボックス入りなどの各種オプションによるカスタマイズが可能。 ・JISC8201-3 適合/国際規格 IEC60947-3 適合。CE マーク対応。 ■アプリケーションブロック図 ■製品外観 (C32 A222*J-0010 EF) 4 3 1 2 商用 8 7 インバーター 3 4 負荷 交流電源 12 11 5 6 2 1 6 5 バイパス回路 10 9 ■接点構成図 商用 ※入出力・バイパス回路一体型 インバーター （バイパス) 負荷R 1 2 商用R インバーター入R 3 4 負荷S 5 6 商用S インバーター入S 7 8 負荷T 9 10 商用T バイパス回路 インバーター入T 11 12 インバーター出R 1 2 負荷R インバーター出S 3 4 負荷S インバーター出T 5 6 負荷T 1 2 補助接点 3 4 ■ラインアップ パネル取り付けタイプ (3 相交流、防塵防水 IP66、パドロックハンドル、補助接点付き) 定格通電電流 定格絶縁電圧 端子ネジ/ボルト 型式 32A 690V M4 C26 A222*J-0006 EF 50A 690V M5 C32 A222*J-0010 EF 63A 690V M6 C42 A222*J-0017 EF 115A 690V M6 C80-6 A222*J-0015 EF 150A 690V M6 C125-6 A222*J-0009 EF 200A 690V M8 C200-4 A222*J-0007 EF 315A 690V M12 C315 A222*J-0012 EF ※仕様・外観等の記載内容については改良のため予告な しに変更することがありますのでご了承ください。 - 11 - 20260128

インバーター装置の断路器・負荷開閉器応用 ■特徴 ・コンバーター入力・インバーター出力の交流ラインの確実な開閉が可能。 ・インバーターの初期充電回路および直流主回路が一つのスイッチで構成でき確実な断路が可能。 ・最大電圧 1000V,最大電流 2400A までラインアップ。 ・パドロックハンドル、各種インターロック機構などの各種オプションによるカスタマイズが可能。 ・国際規格 IEC60947-3 適合。 ■応用例 ●インバーター機器 初期充電回路 充電抵抗 + コンバーター 商用 インバーター 出力 ・整流回路 コンデンサ - 交流電源 負荷開閉器 断路器 負荷開閉器(注) オフ―充電―オンと 3 段階にて切 充電 オフ オン り替えることで、コンデンサの初 期充電、および直流回路の断路・ 投入に対応することができます。 (注) インバーター駆動中の負荷開閉はインバーターに損傷を与える可能性がありますので、ご使用のインバーターメーカーに是非をお問い合わせの上、ご使用ください。 ■ラインアップ ●交流負荷開閉器 利用カテゴリー 利用カテゴリー 端子ネジ 定格通電電流 定格絶縁電圧 AC-23A AC-23A ハンドル 型式 /ボルト @3Φ200V @3Φ400V 20A 800V 4.5kW 10kW M3 KHR20 T203/01 E 20A 800V 4.5kW 10kW M3 KHR20B T203/01E 32A 800V 7.5kW 16kW M3.5 KHR32 T203/01 E 63A 1000V 15kW 30kW M5 KHR63 T203/01 E 80A 1000V 18.5kW 40kW M5 KHR80 T203/01 E 125A 1000V 22kW 45kW M10 KG126 T203/01 E 160A 1000V 22kW 55kW M10 KG161 T203/01 E 250A 1000V 30kW 90kW M12 KG251 T203/05 E 315A 1000V 45kW 110kW M12 KG316 T203/05 E 315A 1000V 55kW 132kW M12 C316 T203/05 E ●直流断路器 最大 2400A までラインアップしています。型式につきましては内部構成により異なりますのでお気軽にお問い合わせください。 ※仕様・外観等の記載内容については改良のため予告な しに変更することがありますのでご了承ください。 - 12 - 20260128

タップ切り替えスイッチ 省スペース・⾼信頼性のタップ切り替えスイッチ ■特徴  ⼤電流(~2400A)・⾼耐圧(~1000V)  丸型圧着端子対応  銘板文字･ハンドル等カスタマイズ可能  防塵・防水オプションあり  国際規格 IEC 適合  ⾼信頼性(耐震・耐衝撃)  ⾼周波対応※1(~10kHz) *1 周波数により定格電流が異なります <適⽤事例> 7 タップ 電源ボックス ■応⽤例 U 相 三相トランス 4 タップ切り替え 440V U 相 400V 220V 200V V 相 440V V 相 1 次 400V 2 次 220V 200V W 相 440V W 相 400V 220V 200V トランス/変圧器 タップ切替スイッチ ■ライアンアップ 定格通電 定格絶縁 型式 電流[A] 電圧[V] 三相 3 タップ切り替え 三相 4 タップ切り替え 三相 5 タップ切り替え 三相 6 タップ切り替え 32 690 C26 A270 -603 E C26 A271 -603 E C26 WAA272 -603 E C26 WAA273 -603 E 50 690 C32 A270 -603 E C32 A271 -603 E C32 WAA272 -603 E C32 WAA273 -603 E 63 690 C42 A270 -603 E C42 A271 -603 E C42 WAA272 -603 E C42 WAA273 -603 E 115 690 C80-6 A270 -603 E C80-6 A271 -603 E C80-6 WAA272 -603 E C80-6 WAA273 -603 E 150 690 C125-6 A270 -603 E C125-6 A271 -603 E C125-6 WAA272 -603 E C125-6 WAA273 -603 E 200 690 C200-4 A270 -603 E C200-4 A271 -603 E C200-4 WAA272 -603 E C200-4 WAA273 -603 E 315 690 C315 A270 -603 E C315 A271 -603 E C315 WAA272 -603 E C315 WAA273 -603 E (注)銘板彫刻の文字はご注文の際に別途ご指定が必要となります。 上記の他にも単相/三相/多タップ切り替え等 幅広くラインアップしています。また、ご希望の仕様に合せてスイッチを設計いたしますのでご気軽にお問合せください。 ※仕様・外観等の記載内容については改良のため予告な しに変更することがありますのでご了承ください。 - 13 - 20210629

安全対応キースイッチ  防塵防⽔ IP66 対応ですので屋外や洗浄のある⾷品機械、化学ブラント設備でも安⼼  耐候性に優れ、直射⽇光の当たる屋外での使⽤も可能  強制乖離機構/直接開路動作機構により安全回路使⽤可能 (IEC60947-5 適合、但し条件あり)  キー及びキーシリンダーの強度が⾼く、キーを曲げる/折るような⼒やマイナスドライバーでこじるような操作にも強い  差し込む向きがフリーなリバーシブルキー*¹ *¹⼀部のキータイプは対応しておりません。  様々角度のキー抜け位置に対応 <キー抜け位置の⼀例> ノッチ位置との組み合わせにて、 キーが抜ける位置/抜けない位置を設定 ■ キーの違いにより操作可能なノッチが制限できるキースイッチ  ⻘⾊キーと⾚⾊キーでは回せるノッチ位置が異なる  オペレータによって操作に制限を設けたいケースに最適 <キー違いによる抜け位置の⼀例> ① ⻘⾊キー(⼀般作業者): 2 ノッチ ② ⾚⾊キー(監督/責任者): 3 ノッチ ■ バイナリーコードスイッチ 12 ノッチバイナリースイッチ接点構成  接点が 2 進数で ON-OFF するスイッチ  0~11 の 12 ノッチまで対応可能  微⼩電流対応接点との組み合わせでシーケンサーの⼊⼒切り替え にも対応可能  通常のハンドル、または、キースイッチとしても構成可能 ■ キーインターロックオプション スイッチとキーが分離している V760 型オプション*²は定格電流 315A のカムスイッチまで適⽤可能 *² V760 型オプションにつきましてはパネル⾯からの保護等級 IP40 となります。 ※仕様・外観等の記載内容については改良のため予告な しに変更することがありますのでご了承ください。 - 14 - 20240226

モーター正転/逆転スイッチ 手動ハンドルでモーターの回転方向を簡単操作 ■動作イメージ ハンドル操作 U R V S W T 正転 手作業での 配線交換 逆転 U R 鉄ボックス V S 樹脂ボックス W T 安全・簡単︕ ■配線例 モーター側 正転 切 逆転 電源側 ＜正転の状態> 1 2 1 (5) 6 (8) U T U R 9 10 3 4 V S W 3 (7) 2 (4) 5 6 W T R 7 8 ＜逆転の状態> 1 (5) 6 (8) U R 9 10 9 10 V S V S 3 (7) 2 (4) W T (注) 端子 1-5, 3-7, 2-4, 6-8 間はスイッチ付属のジャンパー線により接続済みです。 ●三相モーター正転/逆転切り替えスイッチ スイッチ単体 (注)下表中の型式の銘板彫刻文字は”正転-切-逆転”になります。 モーター容量 [kW] モーター容量 [kW] 定格通電 定格絶縁 @AC-3,3Φ,200V @AC-3,3Φ,400V 電流 [A] 電圧 [V] 保護等級 銘板サイズ(mm) 型式 2.2 5.5 20 690 IP66 □48 CHR10 A401*J-0002 EF 3 7.5 25 690 IP66 □48 CHR16 A401*J-0002 EF 4 11 32 690 IP66 □64 C26 A401*J-0002 EF 5.5 15 50 690 IP66 □64 C32 A401*J-0002 EF 7.5 18.5 63 690 IP66 □64 C42 A401*J-0004 EF 11 30 115 690 IP66 □88 C80-6 A401*J-0002 EF 15 37 150 690 IP66 □88 C125-6 A401*J-0002 EF 15 37 200 690 IP66 □88 C200-4 A401*J-0002 EF 30 55 315 690 IP66 □130 C315 A401*J-0002 EF ●三相モーター正転/逆転切り替えスイッチ 樹脂ボックスタイプ (注)下表中の型式の銘板彫刻文字は”正転-切-逆転”になります。 モーター容量 [kW] モーター容量 [kW] 定格通電 定格絶縁 @AC-3,3Φ,200V @AC-3,3Φ,400V 電流 [A] 電圧 [V] 保護等級 ボックスサイズ 型式 2.2 5.5 20 690 IP66/67 外形図 B 参照 CHR10 A401*J-0003 KS52 3 7.5 25 690 IP66/67 外形図 B 参照 CHR16 A401*J-0001 KS52 4 11 32 690 IP65 外形図 D 参照 C26 A401*J-0003 PF4 7.5 18.5 63 690 IP66/67 外形図 E 参照 C42 A401*J-0008 STM ●三相モーター正転/逆転切り替えスイッチ 鉄ボックスタイプ (注)下表中の型式の銘板彫刻文字は”正転-切-逆転”になります。 モーター容量 [kW] モーター容量 [kW] 定格通電 定格絶縁 @AC-3,3Φ,200V @AC-3,3Φ,400V 電流 [A] 電圧 [V] ボックスサイズ 型式 2.2 5.5 20 690 外形図 F 参照 CHR10 A401*J-8001 JST ※仕様・外観等の記載内容については改良のため予告な しに変更することがありますのでご了承ください。 - 15 - 20230726

モーター正転/逆転スイッチ ■ 三線式 単相モーター 接点構成図と配線例 電源側 正転 切 逆転 モーター側 2 1 茶 4 3 コンデンサ ⿊ (注) モーターの電線の色はメ ーカーによって異なりますので 灰 ご注意をお願いいたします。 ●三線式 単相モーター正転/逆転切り替えスイッチ スイッチ単体 (注)下表中の型式の銘板彫刻文字は”正転-切-逆転”になります。 モーター容量 [kW] モーター容量 [kW] 定格通電 定格絶縁 保護等級 銘板サイズ(mm) 型式 @AC-3,1Φ,100V @AC-3,1Φ,200V 電流 [A] 電圧 [V] 0.6 2.2 20 690 IP66 □48 CHR10 A210*J-0005 EF 1.5 3 25 690 IP66 □48 CHR16 A210*J-0001 EF 2.2 4 32 690 IP66 □64 C26 A210*J-0001 EF ●三線式 単相モーター 正転/逆転切り替えスイッチ 樹脂ボックスタイプ (注)下表中の型式の銘板彫刻文字は”正転-切-逆転”になります。 モーター容量 [kW] モーター容量 [kW] 定格通電 定格絶縁 保護等級 ボックスサイズ 型式 @AC-3,1Φ,100V @AC-3,1Φ,200V 電流 [A] 電圧 [V] 0.6 2.2 20 690 IP66/67 外形図 A 参照 CHR10 A210*J-0006 KS52 1.5 3 25 690 IP66/67 外形図 A 参照 CHR16 A210*J-0002 KS52 2.2 4 32 690 IP65 外形図 C 参照 C26 A210*J-0002 PF4 ■ 四線式 単相モーター 接点構成図と配線例 電源側 正転 切 逆転 モーター側 1 2 3 4 ⿊ コンデンサ 白 5 6 ⻘ 7 8 ⻩ (注) モーターの電線の色はメ ーカーによって異なりますので ご注意をお願いいたします。 ●四線式 単相モーター正転/逆転切り替えスイッチ スイッチ単体 (注)下表中の型式の銘板彫刻文字は”正転-切-逆転”になります。 モーター容量 [kW] モーター容量 [kW] 定格通電 定格絶縁 保護等級 銘板サイズ 型式 @AC-3,1Φ,100V @AC-3,1Φ,200V 電流 [A] 電圧 [V] (mm) 0.6 2.2 20 690 IP66 □48 CHR10 A400*J-0001 EF 1.5 3 25 690 IP66 □48 CHR16 A400*J-0001 EF 2.2 4 32 690 IP66 □64 C26 A400*J-0001 EF ●四線式単相モーター 正転/逆転切り替えスイッチ 樹脂ボックスタイプ (注)下表中の型式の銘板彫刻文字は”正転-切-逆転”になります。 モーター容量 [kW] モーター容量 [kW] 定格通電 定格絶縁 保護等級 ボックスサイズ 型式 @AC-3,1Φ,100V @AC-3,1Φ,200V 電流 [A] 電圧 [V] 0.6 2.2 20 690 IP66/67 外形図 A 参照 CHR10 A400*J-0002 KS52 1.5 3 25 690 IP66/67 外形図 A 参照 CHR16 A400*J-0002 KS52 2.2 4 32 690 IP65 外形図 C 参照 C26 A400*J-0002 PF4 ※仕様・外観等の記載内容については改良のため予告 なしに変更することがありますのでご了承ください。 - 16 - 20230726

モーター正転/逆転スイッチ ■ 直流モーター 配線図 電源側 正転 切 逆転 モーター側 1 2 3 4 5 6 7 8 ●直流モーター正転/逆転切り替えスイッチ スイッチ単体 (注)下表中の型式の銘板彫刻文字は”正転-切-逆転”になります。 モーター容量負荷 通電電流 [A] 定格絶縁電圧 [V] 保護等級 銘板サイズ(mm) 型式 @DC24V, T=50ms 12 690 IP66 □48 CHR10 A400*J-0001 EF 20 690 IP66 □48 CHR16 A400*J-0001 EF 25 690 IP66 □64 C26 A400*J-0001 EF ●直流モーター 正転/逆転切り替えスイッチ 樹脂ボックスタイプ (注)下表中の型式の銘板彫刻文字は”正転-切-逆転”になります。 モーター容量負荷 通電電流 [A] 定格絶縁電圧 [V] 保護等級 ボックスサイズ 型式 @DC24V, T=50ms 12 690 IP66/67 外形図 A 参照 CHR10 A400*J-0002 KS52 20 690 IP66/67 外形図 A 参照 CHR16 A400*J-0002 KS52 25 690 IP65 外形図 C 参照 C26 A400*J-0002 PF4 (注) 直流 24V 以外の電圧条件での特性についてはお問い合わせください。 ■ スプリングリターン オプション (⾃動復帰機能) インチング(寸動)操作をする場合にはスプリングリターン機能のオプションが便利です。片側のみのスプリングリターン、および、両側とも にスプリングリターンの設定が可能です。 切 切 逆転 正転 逆転 正転 逆転⽅向はハンドルを離すと切に戻る 正転・逆転⽅向ともにハンドルを離すと⾃動で切に戻る ●三相モーター正転/逆転切り替えスイッチ 片側リターン 樹脂ボックスタイプ (注)下表中の型式の銘板彫刻文字は”正転-切-逆転”になります。 モーター容量 [kW] モーター容量 [kW] 定格通電 定格絶縁 @AC-3,3Φ,200V @AC-3,3Φ,400V 電流 [A] 電圧 [V] 保護等級 ボックスサイズ 型式 2.2 5.5 20 690 IP66/67 外形図 B 参照 CHR10 J-4030*01 KS52 3 7.5 25 690 IP66/67 外形図 B 参照 CHR16 J-4030*01 KS52 ●三相モーター正転/逆転切り替えスイッチ 両側リターン 樹脂ボックスタイプ (注)下表中の型式の銘板彫刻文字は”正転-切-逆転”になります。 モーター容量 [kW] モーター容量 [kW] 定格通電 定格絶縁 @AC-3,3Φ,200V @AC-3,3Φ,400V 電流 [A] 電圧 [V] 保護等級 ボックスサイズ 型式 2.2 5.5 20 690 IP66/67 外形図 B 参照 CHR10R J-4029*01 KS52 3 7.5 25 690 IP66/67 外形図 B 参照 CHR16 J-4029*01 KS52 (注) 単相モーター⽤、および、直流モーター⽤についても作製可能です。型式についてはお問い合わせください。 ※仕様・外観等の記載内容については改良のため予告 なしに変更することがありますのでご了承ください。 - 17 - 20230726

モーター正転/逆転スイッチ ■ スイッチ単体 外形・取り付け穴寸法 ●外形 ●取り付け穴 CH10- C125 CHR16 C26 C32 C423 C80-6 C200-4 C315 D2 A 48 64 64 64 88 88 130 B 46 58 60 66 84 88 126 C 4 4 4 4 5.5 5.5 7 D1 5 5 5 5 6 6 7 D2 15-19 19-22 19-22 19-22 26-30 26-30 22-25 E 36 48 48 48 68 68 104 L: 三相モーター⽤ 71.5 67.4 81.8 93.8 114.5 132.5 155.8 L: 単相三線モーター⽤ 43.5 42 46.8 50.8 61.5 67.5 78.6 L: 単相四線モーター⽤ 57.5 54.7 64.3 72.3 88 100 117.2 L: 直流モーター⽤ 57.5 54.7 64.3 72.3 88 100 117.2 単位:mm ■ ボックスタイプ 外形寸法 外形図 A 外形図 B 121 121 86 27.2 80 86 27.2 106 外形図 C 外形図 D 117 117 87 30.9 64.7 106 27.1 137.5 外形図 E 外形図 F 109.6 160 43.4 135 単位:mm ※仕様・外観等の記載内容については改良のため予告 なしに変更することがありますのでご了承ください。 - 18 - 20230726

ワイパースイッチ 1 つのスイッチでワイパーの間欠、低速、高速切替とウオッシャーを操作 ■特徴 ● 特殊車両、船舶、鉄道車両などのワイパースイッチに好適 ● 切、間欠、低速、高速、ウオッシャーをスイッチ 1 個で操作可能 ● ワイパーおよびウオッシャーモーターはスイッチだけで直接駆動 ● 押し操作によりウオッシャー用接点が開閉*1 ● 最大 24 接点まで自由な接点構成が可能 ● 国際規格 IEC60947-3 適合 (JIS C8201-3 規格適合) ● パネル取り付け方法 2 種類: ４点穴取付/単穴取付 ● 省スペース CHR10 スイッチ外観 *1: 押し操作ウオッシャー用接点は一部スイッチタイプのみに適用可能。 ■電気的特性 ワイパーモーター用接点 ウオッシャーモーター(押し操作)用接点 スイッチタイプ 定格電流 定格電流 短時間 定格電流 定格電流 短時間 @DC24V, @DC24V, 電流定格 @DC24V, @DC24V, 電流定格 T≦1ms T=50ms (1 秒間) T≦1ms T=50ms (1 秒間) CHR10 スイッチ 20A 12A 200A 10A 6A 90A CHR16 スイッチ 25A 20A 250A 10A 6A 90A CG4 スイッチ 10A 6A 90A 機能なし*2 機能なし*2 - *2: CG4 スイッチは押し操作オプションによるウオッシャー用接点を設けることが出来ません。 ※上表は特性の一例となりますので、特性詳細につきましてはお問い合わせください。 ■本体寸法・取付寸法 ・CHR10/CHR16 スイッチ (ワイパーモーター用 4 接点, ウオッシャーモーター(押し操作)用 1 接点の場合) 取付寸法 ・CG4 スイッチ (ワイパーモーター用 4 接点の場合) 取付寸法 ※仕様・外観等の記載内容については改良のため予告なしに変更することがありますのでご了承ください。 20251224 - 19 -

外形寸法・取り付け穴寸法 ■4 つ穴/2 つ穴取り付け ■外 形 ■取り付け穴 E 取り付け E, ER EF, ERF, EGF EG, EGR EF 取り付け 取り付け 取り付け 取り付け CG4 CG4-1 D3 D4 CGD4-1 E, ER, EF, ERF 取り付け CA10 CG4 CA11 CA10B C200-4 C3154 CG4-1 CH10- CH10B- CAD11 CA11B L スイッチ L スイッチ CGD4-1 CHR16 CHR16B CAD12 CA20 CA253 A11 A25 CA20B CA25B C26 C32 C423 C43 C80 C125 サイズ S2 サイズ S3 48 64 64 A 30 48 64 48 48 64 64 64 64 64 88 88 88 88 130 (64) (88) (88) B 28 46 46 43 45 46 60 70 56 56 58 60 66 84 84 88 88 126 C 4 4 4 4 4 4 4 4 4 4 4 4 4 5.5 5.5 5.5 5.5 7 D1 3.2 5 5 5 5 5 5(4.1) 5(5.4) 5 5 5 5 5(6) 6 6 6 6 7 D2 8-11 8-19 10-22 8-19 8-19 8-19 10-22 10-22 10-22 10-22 10-22 10-22 10-22 13-30 13-30 13-30 13-30 15.5-25 D3 - 15-19 19-22 15-19 15-19 15-19 19-22 19-22 19-22 19-22 19-22 19-22 19-22 26-30 26-30 26-30 26-30 22-25 36 48 48 E - 36 48 36 36 48 48 48 48 48 68 68 68 68 104 (48) (68) (68) M2 - - - 4.5 4.5 5.5 6.5 8.7 5 5.5 7.5 7.5 7.5 7.5 9.4 9.4 27.5 11.9(32) 2M は ER 取付のみ 3()内の寸法は ER 取付の背面プレートの寸法 4()内の寸法は L800,L1200,L1600 単位:mm EG, EGR, EGF 取り付け CA10 C125 CG4 CA11 C200-4 CG4-1 CH10- CAD11 L スイッチ CGD4-1 CHR16 CAD12 CA20 CA25 A11 A25 C26 C32 C42 C80 サイズ S2 A 30 64 64 64 64 88 88 88 88 88 130 130 B 28 46 43 45 46 60 70 58 60 66 84 88 C 4 4 4 4 4 5.5 5.5 5.5 5.5 5.5 7 7 D1 30 5 5 5 5 6 6 6 6 6 7 7 D3 15-19 19-22 19-22 19-22 19-22 26-30 26-30 26-30 26-30 26-30 22-25 22-25 D4 8-15 10-22 10-22 10-22 10-22 13-30 13-30 13-30 13-30 13-30 15.5-25 15.5-25 E 36 48 48 48 48 68 68 68 68 68 104 104 M - 6.7 6.7 6.7 6.7 0.5 0.5 0.5 0.5 0.5 2 2 単位:mm 奥⾏き L１ CHR10 C125 CG4 CHR11 CA10 C200-4 C315 ステージ CG4-1 CHR12 CHR10B CAD11 L スイッチ L スイッチ 数 CGD4-1 CHR16 CHR16B CAD12 CA11 CA20 CA25 CA10B CA11B CA20B CA25B A11 A25 C26 C32 C42 C43 C80 サイズ S2 サイズ S3 1 38.5 43.5 48.9 33.5 36.7 37.7 39 38.9 42.1 43.1 44.4 42.5 43.5 42 46.8 50.8 59 61.5 67.5 78.6 2 50.5 57.5 62.9 43 49.4 50.4 53 48.4 54.8 55.8 58.4 55.2 56.2 54.7 64.3 72.3 80.5 88 100 117.2 3 62.5 71.5 76.9 52.5 62.1 63.1 67 57.9 67.5 68.5 72.4 67.9 68.9 67.4 81.8 93.8 102 114.5 132.5 155.8 4 74.5 85.5 90.9 62 74.8 75.8 81 67.4 80.2 81.2 86.4 80.6 81.6 80.1 99.3 115.3 123.5 141 165 194.4 5 86.5 99.5 104.9 71.5 87.5 88.5 95 76.9 92.9 93.9 100.4 93.3 94.3 92.8 116.8 136.8 145 167.5 197.5 233 6 98.5 113.5 118.9 81 100.2 101.2 109 86.4 105.6 106.6 114.4 106 107 105.5 134.3 158.3 166.5 194 230 271.6 7 110.5 127.5 132.9 90.5 112.9 113.9 123 95.9 118.3 119.3 128.4 118.7 119.7 118.2 151.8 179.8 188 220.5 262.5 310.2 8 122.5 141.5 146.9 100 125.6 126.6 137 105.4 131 132 142.4 131.4 132.4 130.9 169.3 201.3 209.5 247 295 348.8 9 - 155.5 160.9 109.5 138.3 139.3 151 114.9 143.7 144.7 156.4 144.1 145.1 143.6 186.8 222.8 231 273.5 327.5 387.4 10 - 169.5 174.9 119 151 152 165 124.4 156.4 157.4 170.4 156.8 157.8 156.3 204.3 244.3 252.2 300 360 426 11 - 183.5 188.9 128.5 163.7 164.7 179 133.9 169.1 170.1 184.4 169.5 170.5 169 221.8 265.8 274 326.5 392.5 464.6 12 - 197.5 202.9 138 176.4 177.4 193 143.4 181.8 182.8 198.4 182.2 183.2 181.7 239.3 287.3 295.5 353 425 503.2 単位:mm ※仕様・外観等の記載内容については改良のため予告なしに 変更することがありますのでご了承ください。 - 20 - 20240416
