河川監視、防犯カメラの補助光源にも最適な赤外線タイプ。
■低消費電力・高効率 赤外線LED
スポットタイプは挟角リフレクタを使用し、僅か10Wの消費電力で約100m先を照らします。ズームレンズでの夜間監視に最適。850nmの赤外線(IR)LEDを9個搭載。
※赤外線CCDの感度により、撮影可能な距離は異なります。
■電圧フリー設計
小型・軽量で耐振動設計の赤外線LED投光器です。ワイドレンジドライバの採用で広範囲の電圧に対応出来るため、12V〜32Vでご使用頂けます。
■振動が多い環境でも安心
鉄道業界で磨いた技術を生かし、振動対策を万全にしました。常に振動が加わる環境に使用しても十分な耐久性があります。
■頑丈なアルミダイカストボディー
アルミダイカスト製のボディーを採用する事で、耐震性能と放熱性能を高めました。
■完全防水設計
水没や湿気による故障の多くは内圧変化による配線の隙間からの吸い上げです。本製品は配線出口をポッティング処理により完全密封していますので、施工ミスによる浸水トラブルもありません。湿度100%の過酷な環境や屋外にも対応します。
型番：IRN9
サイズ：106.3×129.2×51.8mm
重量：580g(ブラケット含む）
消費電力：11W
ピーク波長：850nm
防水等級：IP68相当
定格電圧：DC24V
動作電圧：DC9V〜32V
耐振動：8.6Grms
LED寿命：20000〜50000h
使用環境温度：-30〜40℃
デジタル入力：無し（調光不可）
対応湿度：100％
OEM：対応可能
このカタログについて
| ドキュメント名 | 赤外線LED投光器【IRN9-N/W】 |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 1.3Mb |
| 登録カテゴリ | |
| 取り扱い企業 | 株式会社ケーディーエス (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

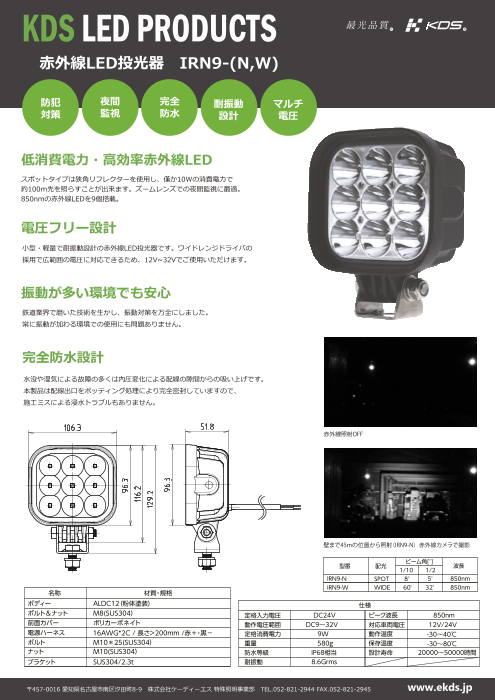

Page1
KDS LED PRODUCTS R R
赤外線LED投光器 IRN9-(N,W)
防犯 夜間 完全 耐振動 マルチ
対策 監視 防水 設計 電圧
低消費電力・高効率赤外線LED
スポットタイプは狭角リフレクターを使用し、僅か10Wの消費電力で
約100ｍ先を照らすことが出来ます。ズームレンズでの夜間監視に最適。
850nmの赤外線LEDを9個搭載。
電圧フリー設計
小型・軽量で耐振動設計の赤外線LED投光器です。ワイドレンジドライバの
採用で広範囲の電圧に対応できるため、12V~32Vでご使用いただけます。
振動が多い環境でも安心
鉄道業界で磨いた技術を生かし、振動対策を万全にしました。
常に振動が加わる環境での使用にも問題ありません。
完全防水設計
水没や湿気による故障の多くは内圧変化による配線の隙間からの吸い上げです。
本製品は配線出口をポッティング処理により完全密封していますので、
施工ミスによる浸水トラブルもありません。
赤外線照射OFF
壁まで45mの位置から照射（IRN9-N） 赤外線カメラで撮影
ビーム角[°]
型番 配光 波長
1/10 1/2
IRN9-N SPOT 8° 5° 850nm
IRN9-W WIDE 60° 32° 850nm
名称 材質・規格
ボディー ALDC12（粉体塗装） 仕様
ボルト＆ナット M8(SUS304） 定格入力電圧 DC24V ピーク波長 850nm
前面カバー ポリカーボネイト 動作電圧範囲 DC9～32V 対応車両電圧 12V/24V
電源ハーネス 16AWG*2C / 長さ>200mm /赤＋・黒－ 定格消費電力 9W 動作温度 -30～40℃
ボルト M10＊25(SUS304） 重量 580g 保存温度 -30～80℃
ナット M10(SUS304） 防水等級 IP68相当 設計寿命 20000～50000時間
ブラケット SUS304/2.3t 耐振動 8.6Grms
〒457-0016 愛知県名古屋市南区汐田町8-9 株式会社ケーディーエス 特殊照明事業部 TEL.052-821-2944 FAX.052-821-2945 www.ekds.jp
