超広角配光で、蛍光灯の代替にも最適なLED投光器です。
■耐震動・完全防水・完全防塵・直流駆動
耐振動設計の為、振動の多い建機などへの装着にも安心。 IP68完全防水設計の為、クルーザーや屋外使用しても十分な耐久性を誇ります。 小型設計なので既存ライトからの交換は簡単。大光量で、色々な場所で活躍します。既存ライトからの交換は＋－の配線を繋げるだけでＯＫ。
■頑丈・小型設計で用途は無限大
強固なアルミダイカストボディーで振動に強く、連続する振動に十分に耐える15.6Grmsの耐振動設計。小型・大光量なので、既存ライトからの交換も問題は殆どありません。建設機械〜船舶・保線車両においても多数実績があります。
■蛍光灯の代替・作業員の安全確保にも最適
ワイド配光で柔らかな光を放つ光学特性の為、蛍光灯の代替にも最適。頑丈設計かつ完全防水設計の為、地下シェルターなどの非常用LED照明としてもご使用頂けます。建設機械や保線車両などで、振動の問題で蛍光灯が装着出来なかった場所に設置が可能。例えば、クレーンのブームに直接取付も可能です。
型番：SWS10／SWS20
サイズ：307×145×44mm／607×145×44mm
重量：1410g／2500g
定格消費電力：10W／20W
全光束：710lm／1420lm
防水等級：IP68相当
定格電圧：DC24V
動作電圧：DC11V〜32V
色温度：6000k
耐振動：15.6Grms
LED寿命：20000〜50000h
使用環境温度：-30〜40℃
デジタル入力：無し（調光不可）
温度制御：100％〜86％
このカタログについて
| ドキュメント名 | バー型LED投光器【SWS10/SWS20】 |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 233.3Kb |
| 登録カテゴリ | |
| 取り扱い企業 | 株式会社ケーディーエス (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

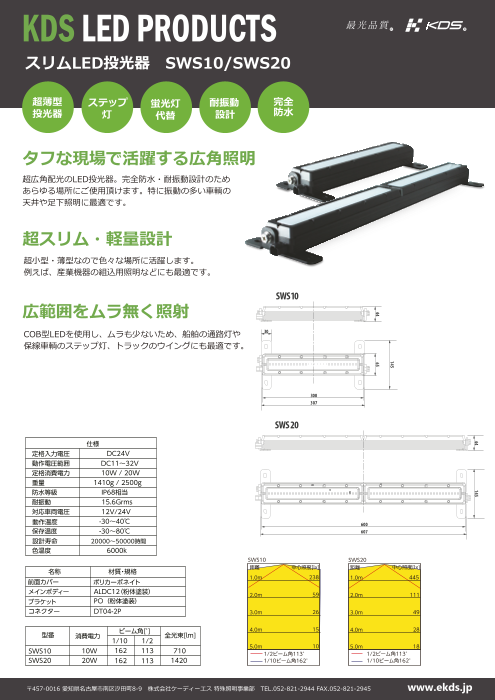

Page1
KDS LED PRODUCTS R R
スリムLED投光器 SWS10/SWS20
超薄型 ステップ 蛍光灯 耐振動 完全
投光器 灯 代替 設計 防水
タフな現場で活躍する広角照明
超広角配光のLED投光器。完全防水・耐振動設計のため
あらゆる場所にご使用頂けます。特に振動の多い車輌の
天井や足下照明に最適です。
超スリム・軽量設計
超小型・薄型なので色々な場所に活躍します。
例えば、産業機器の組込用照明などにも最適です。
広範囲をムラ無く照射
COB型LEDを使用し、ムラも少ないため、船舶の通路灯や
保線車輌のステップ灯、トラックのウイングにも最適です。
仕様
定格入力電圧 DC24V
動作電圧範囲 DC11～32V
定格消費電力 10W / 20W
重量 1410g / 2500g
防水等級 IP68相当
耐振動 15.6Grms
対応車両電圧 12V/24V
動作温度 -30～40℃
保存温度 -30～80℃
設計寿命 20000～50000時間
色温度 6000k
SWS10 SWS20
名称 材質・規格 距離 中心照度[lx] 距離 中心照度[lx]
1.0m 238 1.0m 445
前面カバー ポリカーボネイト
メインボディー ALDC12（粉体塗装） 2.0m 59 2.0m 111
ブラケット PO（粉体塗装）
コネクター DT04-2P 3.0m 26 3.0m 49
4.0m 15 4.0m 28
型番 ビーム角[°]
消費電力 全光束[lm]
1/10 1/2
10
SWS10 10W 162 113 710 5.0m 5.0m 18
1/2ビーム角113° 1/2ビーム角113°
SWS20 20W 162 113 1420 1/10ビーム角162° 1/10ビーム角162°
〒457-0016 愛知県名古屋市南区汐田町8-9 株式会社ケーディーエス 特殊照明事業部 TEL.052-821-2944 FAX.052-821-2945 www.ekds.jp
