23インチワイド 高輝度液晶モニター VGA,DVI入力
■23" FHD TFT LCD
■太陽光の下でも見える高輝度(1400NIT)液晶パネル採用
■超寿命LEDバックライト採用(MTBF:70,000時間)
■低消費電力 34.2W
■VESA75/100取付対応
■ワイド動作温度 0～50℃
仕様
・画面サイズ 23インチワイド
・表示エリア 水平509.2 x 垂直286.416 mm
・LCDパネル輝度 1400 cd/m2
・表示解像度 1920 x 1080(FHD)
・アスペクト比 16:9
・コントラスト比 1000:1
・視野角 水平 178度/垂直 178度
・入力コネクタ VGAx1,DVIx1
・電源 DC 12V
・寸法(WxHx D) 535.6 x 314.2 x 35.4mm
・重量 4Kg
・動作温度 0 ～ 50℃
・無償保障期間 1年間
このカタログについて
| ドキュメント名 | LITEMAX Durapixel SLD2325-E |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 391Kb |
| 登録カテゴリ | |
| 取り扱い企業 | サンテックス株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

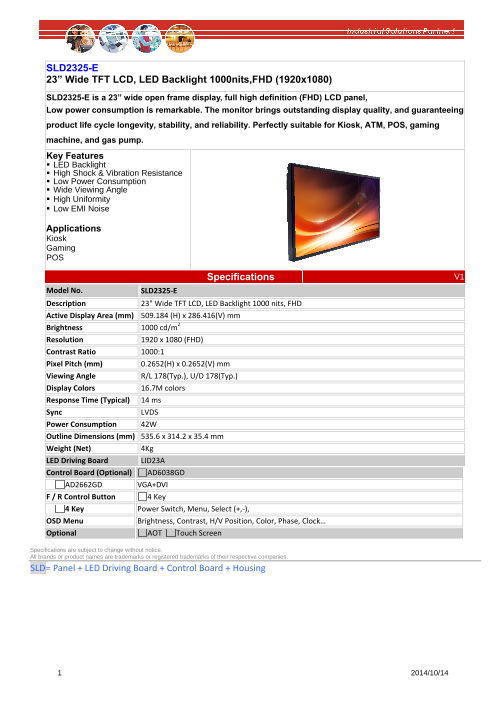

Page1
SLD2325-E
23” Wide TFT LCD, LED Backlight 1000nits,FHD (1920x1080)
SLD2325-E is a 23” wide open frame display, full high definition (FHD) LCD panel,
Low power consumption is remarkable. The monitor brings outstanding display quality, and guaranteeing
product life cycle longevity, stability, and reliability. Perfectly suitable for Kiosk, ATM, POS, gaming
machine, and gas pump.
Key Features
LED Backlight
High Shock & Vibration Resistance
Low Power Consumption
Wide Viewing Angle
High Uniformity
Low EMI Noise
Applications
Kiosk
Gaming
POS
Specifications V1
Model No. SLD2325‐E
Description 23" Wide TFT LCD, LED Backlight 1000 nits, FHD
Active Display Area (mm) 509.184 (H) x 286.416(V) mm
Brightness 1000 cd/m
2
Resolution 1920 x 1080 (FHD)
Contrast Ratio 1000:1
Pixel Pitch (mm) 0.2652(H) x 0.2652(V) mm
Viewing Angle R/L 178(Typ.), U/D 178(Typ.)
Display Colors 16.7M colors
Response Time (Typical) 14 ms
Sync LVDS
Power Consumption 42W
Outline Dimensions (mm) 535.6 x 314.2 x 35.4 mm
Weight (Net) 4Kg
LED Driving Board LID23A
Control Board (Optional) AD6038GD
AD2662GD VGA+DVI
F / R Control Button 4 Key
4 Key Power Switch, Menu, Select (+,‐),
OSD Menu Brightness, Contrast, H/V Position, Color, Phase, Clock…
Optional AOT Touch Screen
Specifications are subject to change without notice.
All brands or product names are trademarks or registered trademarks of their respective companies.
SLD= Panel + LED Driving Board + Control Board + Housing
1 2014/10/14
Page2
Mechanical Drawing
Outline Dimensions Unit:mm
2 2014/10/14
Page3
Ordering Information
Model Name Description
SLD2325‐ENB‐I01 23",1000nits,FHD,LID23A,AD6038GD,O/B,DC12V,V01
Optional Accessories
Part Number Description
980000460010 SET.OTHER,ADAPTER REWORK.60W PAA060F WITH.POWER DIN 4pin lock,P
810618301010 CABLE.POWER.AC.1830mm USA type
810618301090 CABLE,POWER,AC,1830mm Europe type
810618301050 CABLE.POWER.AC.1830mm UK type
810618301170 CABLE.POWER,AC,1830mm Australia type
810618301031 CABLE.POWER.AC.1830mm Japan type
3 2014/10/14
