10.1インチワイド 超高輝度液晶モニター LVDS入力 / VGA, DVI, HDMI入力
■10.1" WXGA(1280x800) TFT LCD
■太陽光の下でも見える超高輝度(1,000NIT)液晶パネル採用
■超寿命LEDバックライト採用(MTBF:70,000時間)
■低消費電力 6W(DLF1015-I) / 11W(DLH1015-I)
仕様
・画面サイズ 10.1インチワイド
・表示エリア 水平216.9 x 垂直135.6 mm
・LCDパネル輝度 1,000 cd/m2
・表示解像度 1280 x 800(WXGA)
・アスペクト比 16:10
・コントラスト比 900:1
・視野角 水平170度/垂直170度
・入力コネクタ LVDS(DLF1015-I) / VGAx1, DVIx1, HDMIx1(DLH1015-I)
・電源 DC 12V(DLH1015-I)
・消費電力 6W(DLF1015-I) / 11W(DLH1015-I)
・寸法(WxHxD) 229.5 x 151.1 x 4.23mm
・重量 0.15kg
・動作温度 0 ～ 50℃
・無償保障期間 1年間
DLF = LCD Panel + LED driving board
DLH = LCD Panel + LED driving board + AD board
このカタログについて
| ドキュメント名 | LITEMAX液晶ディスプレイ Durapixel 1015-I |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 449.5Kb |
| 登録カテゴリ | |
| 取り扱い企業 | サンテックス株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

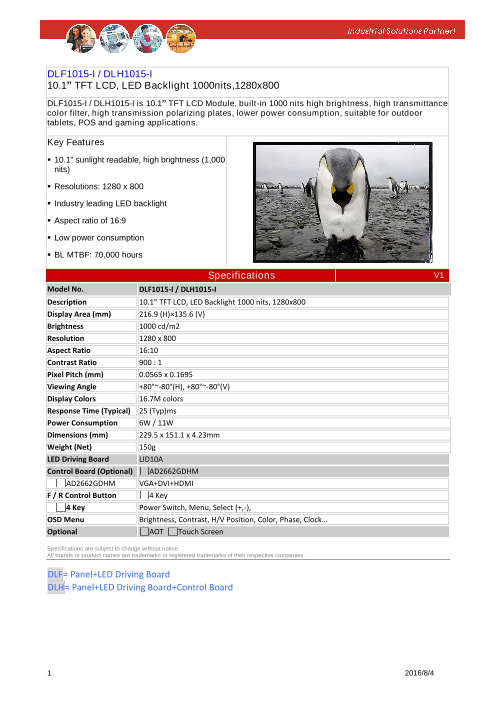

Page1
DLF1015-I / DLH1015-I
10.1” TFT LCD, LED Backlight 1000nits,1280x800
DLF1015-I / DLH1015-I is 10.1” TFT LCD Module, built-in 1000 nits high brightness, high transmittance
color filter, high transmission polarizing plates, lower power consumption, suitable for outdoor
tablets, POS and gaming applications.
Key Features
10.1" sunlight readable, high brightness (1,000
nits)
Resolutions: 1280 x 800
Industry leading LED backlight
Aspect ratio of 16:9
Low power consumption
BL MTBF: 70,000 hours
Specifications V1
Model No. DLF1015-I / DLH1015-I
Description 10.1” TFT LCD, LED Backlight 1000 nits, 1280x800
Display Area (mm) 216.9 (H)×135.6 (V)
Brightness 1000 cd/m2
Resolution 1280 x 800
Aspect Ratio 16:10
Contrast Ratio 900 : 1
Pixel Pitch (mm) 0.0565 x 0.1695
Viewing Angle +80°~-80°(H), +80°~-80°(V)
Display Colors 16.7M colors
Response Time (Typical) 25 (Typ)ms
Power Consumption 6W / 11W
Dimensions (mm) 229.5 x 151.1 x 4.23mm
Weight (Net) 150g
LED Driving Board LID10A
Control Board (Optional) AD2662GDHM
AD2662GDHM VGA+DVI+HDMI
F / R Control Button 4 Key
4 Key Power Switch, Menu, Select (+,-),
OSD Menu Brightness, Contrast, H/V Position, Color, Phase, Clock…
Optional AOT Touch Screen
Specifications are subject to change without notice.
All brands or product names are trademarks or registered trademarks of their respective companies.
DLF= Panel+LED Driving Board
DLH= Panel+LED Driving Board+Control Board
1 2016/8/4
Page2
Mechanical Drawing
2 2016/8/4
Page3
Ordering Information
Model Name Description
DLF1015-INN-A01 10.1",1000nits,1280*800.w/LVDS & LID Converter board.10 in 1,V01
DLH1015-INN-G01 10.1",1000nits,1280*800.AD2662GDHM,DC12V,V01
Optional Accessories
Part Number Description
810618301010 CABLE.POWER.AC.1830mm USA type
810618301090 CABLE,POWER,AC,1830mm Europe type
810618301050 CABLE.POWER.AC.1830mm UK type
810618301170 CABLE.POWER,AC,1830mm Australia type
810618301030 CABLE.POWER.AC.1830mm Japan type
3 2016/8/4
