デジタルサイネージ向け、AMD Gシリーズ Quad-Core APU、HD 8KEグラフィックス
特長
■幅220×高さ25×奥行147ｍｍ 0.81リットル
■AMD Gシリーズ Quad-Core APU SoC 1.5/2.4GHz CPU
■Integrated 80 Core DirectX 11 GPU in APU
■ファンレス動作、超薄型コンパクトデザイン
■1866MHz(SI-102) メモリ 8GB対応
■HD 8KE(SI-102) グラフィックス
■2x HDMI 1.4a
■iSMART auto-scheduler,power resume
仕様
■CPU AMD Gシリーズ Quad-Core APU SoC 2.4GHz
■チップセット AMD SoC
■メモリ DDR3-1866 non-ECC SO-DIMM(最大8GB)
■グラフィックス AMD Radeon HD 8KEシリーズ
■ハードディスク mSATA x 1
■拡張スロット Mini PCIe[x1] x 1
■Ｉ／Ｏコネクタ
10/100/1000 Base-T x 1(RJ-45)
RS-232 x 1(RJ-45)
USB3.0 x 2, USB2.0 x 1
HDMI 1.4a x 2
オーディオ Line in, Line out
■入力電源 ACアダプタ 12V DC 60W
■ケース アルミニウム + SGCC
■寸法 / 重量 220mm(W) x 25mm(H) x 147mm(D) / 1.4Kg
■動作温度 0～45℃
このカタログについて
| ドキュメント名 | 組込みPC IBASE SI-102-N |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 441.6Kb |
| 登録カテゴリ | |
| 取り扱い企業 | サンテックス株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

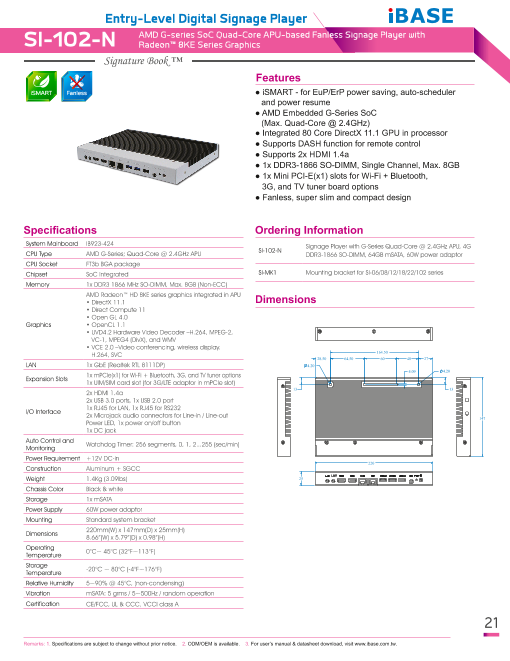

Page1
Entry-Level Digital Signage Player
SI-102-N AMD G-series SoC Quad-Core APU-based Fanless Signage Player with Radeon™ 8KE Series Graphics
Signature Book ™
Features
iSMART Fanless ● iSMART - for EuP/ErP power saving, auto-scheduler
and power resume
● AMD Embedded G-Series SoC
(Max. Quad-Core @ 2.4GHz)
● Integrated 80 Core DirectX 11.1 GPU in processor
● Supports DASH function for remote control
● Supports 2x HDMI 1.4a
● 1x DDR3-1866 SO-DIMM, Single Channel, Max. 8GB
● 1x Mini PCI-E(x1) slots for Wi-Fi + Bluetooth,
3G, and TV tuner board options
● Fanless, super slim and compact design
Specifications Ordering Information
System Mainboard IB923-424 Signage Player with G-Series Quad-Core @ 2.4GHz APU, 4G
CPU Type AMD G-Series; Quad-Core @ 2.4GHz APU SI-102-N DDR3-1866 SO-DIMM, 64GB mSATA, 60W power adaptor
CPU Socket FT3b BGA package
Chipset SoC Integrated SI-MK1 Mounting bracket for SI-06/08/12/18/22/102 series
Memory 1x DDR3 1866 MHz SO-DIMM, Max. 8GB (Non-ECC)
AMD Radeon™ HD 8KE series graphics integrated in APU
• DirectX 11.1 Dimensions
• Direct Compute 11
• Open GL 4.0
Graphics • OpenCL 1.1
• UVD4.2 Hardware Video Decoder –H.264, MPEG-2,
VC-1, MPEG4 (DivX), and WMV
• VCE 2.0 –Video conferencing, wireless display.
H.264, SVC 164.50
28.50 64.50 60 40 27
LAN 1x GbE (Realtek RTL 8111DP) 4.20
4.09 4.20
Expansion Slots 1x mPCIe(x1) for Wi-Fi + Bluetooth, 3G, and TV tuner options
1x UIM/SIM card slot (for 3G/LTE adaptor in mPCIe slot)
13 13
2x HDMI 1.4a
2x USB 3.0 ports, 1x USB 2.0 port
I/O Interface 1x RJ45 for LAN, 1x RJ45 for RS2322x Microjack audio connectors for Line-in / Line-out 147
Power LED, 1x power on/off button
1x DC jack
Auto Control and
Monitoring Watchdog Timer: 256 segments, 0, 1, 2...255 (sec/min)
Power Requirement +12V DC-in
220
Construction Aluminum + SGCC
Weight 1.4Kg (3.09lbs) 25
Chassis Color Black & white
Storage 1x mSATA
Power Supply 60W power adaptor
Mounting Standard system bracket
Dimensions 220mm(W) x 147mm(D) x 25mm(H) 8.66”(W) x 5.79”(D) x 0.98”(H)
Operating
Temperature 0°C~ 45°C (32°F~113°F)
Storage
Temperature -20°C ~ 80°C (-4°F~176°F)
Relative Humidity 5~90% @ 45°C, (non-condensing)
Vibration mSATA: 5 grms / 5~500Hz / random operation
Certification CE/FCC, UL & CCC, VCCI class A
21
Remarks: 1. Specifications are subject to change without prior notice. 2. ODM/OEM is available. 3. For user’s manual & datasheet download, visit www.ibase.com.tw.
