デジタルサイネージ向け、AMD第2世代RシリーズCore-Core/Dual-Core、Radeon HD9000グラフィックス
特長
■幅269×高さ29.5×奥行193ｍｍ 1.53リットル
■第2世代 AMD Embedded Rシリーズ APU
■2x DDR3-2133 メモリ 32GB対応
■Radeon HD9000シリーズ GPU
■4x HDMI
仕様
■CPU: 第2世代 AMD Rシリーズ
QC RX-427BB 2.7GHz / DC RX-225BB 2.2GHz APU
■メモリ： DDR3-2133 SO-DIMM x 2(最大32GB)
■グラフィックス：Radeon HD9000
■ハードディスク： mSATA x 1
■Ｉ／Ｏコネクタ：
10/100/1000 Base-T x 2(RJ-45)
USB3.0 x 2, USB2.0 x 1
HDMI x 4
RS232 x 1(RJ-45)
オーディオ Line out
■入力電源： 12VDC 84W ACアダプタ
■ケース： アルミニウム + SGCC
■寸法： 269mm(W) x 29.5mm(H) x 193mm(D)
■動作温度： 0～45℃
このカタログについて
| ドキュメント名 | 組込みPC IBASE SI-304 |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 448.8Kb |
| 登録カテゴリ | |
| 取り扱い企業 | サンテックス株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

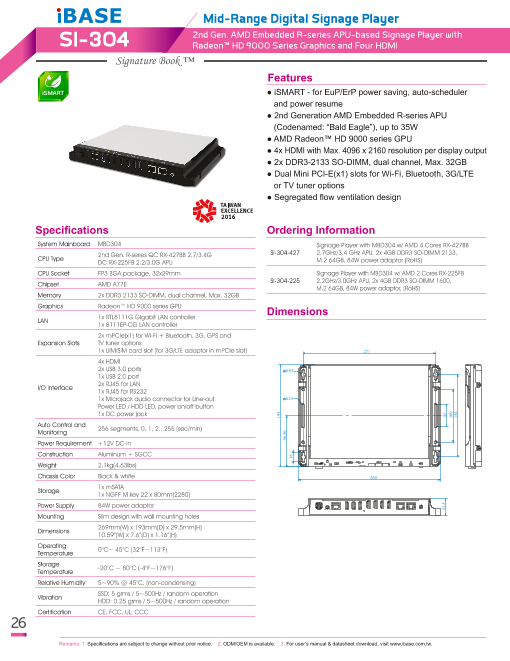

Page1
Mid-Range Digital Signage Player
SI-304 2nd Gen. AMD Embedded R-series APU-based Signage Player with Radeon™ HD 9000 Series Graphics and Four HDMI
Signature Book ™
Features
iSMART ● iSMART - for EuP/ErP power saving, auto-scheduler
and power resume
● 2nd Generation AMD Embedded R-series APU
(Codenamed: “Bald Eagle”), up to 35W
● AMD Radeon™ HD 9000 series GPU
● 4x HDMI with Max. 4096 x 2160 resolution per display output
● 2x DDR3-2133 SO-DIMM, dual channel, Max. 32GB
● Dual Mini PCI-E(x1) slots for Wi-Fi, Bluetooth, 3G/LTE
or TV tuner options
● Segregated flow ventilation design
Specifications Ordering Information
System Mainboard MBD304 Signage Player with MBD304 w/ AMD 4 Cores RX-427BB
SI-304-427 2.7GHz/3.4 GHz APU, 2x 4GB DDR3 SO-DIMM 2133,
CPU Type 2nd Gen. R-series QC RX-427BB 2.7/3.4G DC RX-225FB 2.2/3.0G APU M.2 64GB, 84W power adaptor (RoHS)
CPU Socket FP3 BGA package, 32x29mm Signage Player with MBD304 w/ AMD 2 Cores RX-225FB
Chipset AMD A77E SI-304-225 2.2GHz/3.0GHz APU, 2x 4GB DDR3 SO-DIMM 1600,
M.2 64GB, 84W power adaptor, (RoHS)
Memory 2x DDR3 2133 SO-DIMM, dual channel, Max. 32GB
Graphics Radeon™ HD 9000 series GPU Dimensions
LAN 1x RTL8111G Gigabit LAN controller1x 8111EP-CG LAN controller
2x mPCIe(x1) for Wi-Fi + Bluetooth, 3G, GPS and
Expansion Slots TV tuner options
1x UIM/SIM card slot (for 3G/LTE adaptor in mPCIe slot) 251
4x HDMI
2x USB 3.0 ports 8.05
1x USB 2.0 port
I/O Interface 2x RJ45 for LAN1x RJ45 for RS232
1x Microjack audio connector for Line-out 4.15
Power LED / HDD LED, power on/off button
1x DC power jack
Auto Control and
Monitoring 256 segments, 0, 1, 2...255 (sec/min)
Power Requirement +12V DC-in
Construction Aluminum + SGCC
Weight 2.1kg(4.63lbs)
Chassis Color Black & white 269
Storage 1x mSATA1x NGFF M key 22 x 80mm(2280)
Power Supply 84W power adaptor
Mounting Slim design with wall mounting holes
Dimensions 269mm(W) x 193mm(D) x 29.5mm(H)10.59”(W) x 7.6”(D) x 1.16”(H)
Operating
Temperature 0°C~ 45°C (32°F~113°F)
Storage
Temperature -20°C ~ 80°C (-4°F~176°F)
Relative Humidity 5~90% @ 45°C, (non-condensing)
Vibration SSD: 5 grms / 5~500Hz / random operationHDD: 0.25 grms / 5~500Hz / random operation
Certification CE, FCC, UL, CCC
26
Remarks: 1. Specifications are subject to change without prior notice. 2. ODM/OEM is available. 3. For user’s manual & datasheet download, visit www.ibase.com.tw.
193
96.50
16
31.5 41
100
156
