擁壁工事等の水抜き孔のフィルターにパイプフィルターは最適
パイプフィルターは、ワンタッチ施工が可能。透水マットで土砂流出を防ぎ、排水効果の増大も同時実現した、水抜きパイプ用フィルターです。マット付の透水マットは、河川護岸用吸出し防止シート評価書を取得した建設技術評価製品です。
◆詳細はカタログをダウンロードしてご覧下さい。
このカタログについて
| ドキュメント名 | 水抜きパイプ水出し・目詰まり防止器具 パイプフィルター／パイプフィルター(足付) |
|---|---|
| ドキュメント種別 | 製品カタログ |
| 取り扱い企業 | 株式会社ホーシン (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

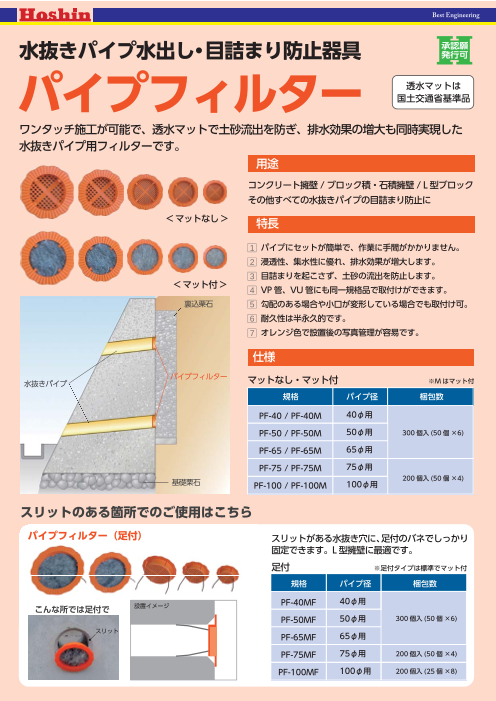

Page1
Best Engineering
水抜きパイプ水出し・目詰まり防止器具
パイプフィルター 透水マットは
国土交通省基準品
ワンタッチ施工が可能で、透水マットで土砂流出を防ぎ、排水効果の増大も同時実現した
水抜きパイプ用フィルターです。
用途
コンクリート擁壁 / ブロック積・石積擁壁 / L型ブロック
その他すべての水抜きパイプの目詰まり防止に
<マットなし> 特長
1 パイプにセットが簡単で、作業に手間がかかりません。
2 浸透性、集水性に優れ、排水効果が増大します。
3 目詰まりを起こさず、土砂の流出を防止します。
<マット付> 4 VP管、VU管にも同一規格品で取付けができます。
裏込栗石 5 勾配のある場合や小口が変形している場合でも取付け可。
6 耐久性は半永久的です。
7 オレンジ色で設置後の写真管理が容易です。
仕様
パイプフィルター
水抜きパイプ マットなし・マット付 ※Mはマット付
規格 パイプ径 梱包数
PF-40 / PF-40M 40φ用
PF-50 / PF-50M 50φ用 300個入 (50 個×6)
PF-65 / PF-65M 65φ用
施工例 PF-75 / PF-75M 75φ用
基礎栗石 200 個入 (50 個×4)
PF-100 / PF-100M 100φ用
スリットのある箇所でのご使用はこちら
パイプフィルター（足付） スリットがある水抜き穴に、足付のバネでしっかり
固定できます。L型擁壁に最適です。
足付 ※足付タイプは標準でマット付
規格 パイプ径 梱包数
設置イメージ PF-40MF 40φ用
こんな所では足付で
PF-50MF 50φ用 300個入 (50 個×6)
スリット
PF-65MF 65φ用
PF-75MF 75φ用 200個入 (50 個×4)
PF-100MF 100φ用 200個入 (25 個×8)
