下水管止水プラグ 止水ボール

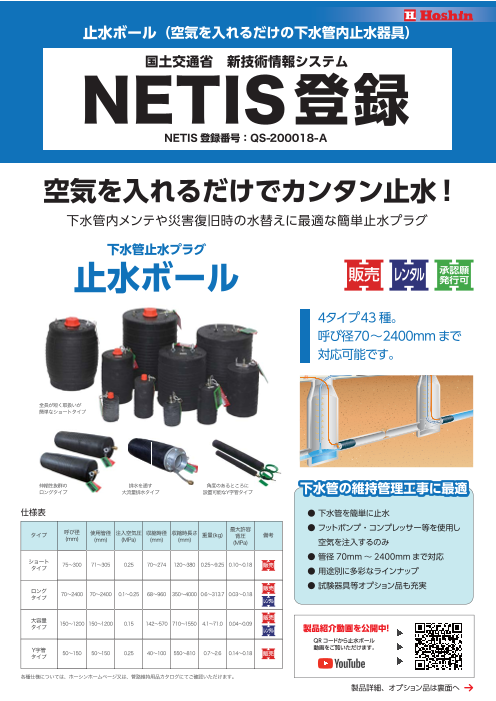

止水ボール（空気を入れるだけの下水管内止水器具） 国土交通省　新技術情報システム NETIS登録番号：QS-200018-A 空気を入れるだけでカンタン止水 ! 下水管内メンテや災害復旧時の水替えに最適な簡単止水プラグ 下水管止水プラグ 止水ボール 4タイプ43種。 呼び径70～2400mmまで 対応可能です。 全長が短く取扱いが 簡単なショートタイプ 伸縮性抜群の 排水を通す 角度のあるところに ロングタイプ 大流量排水タイプ 設置可能なY字管タイプ 下水管の維持管理工事に最適 仕様表 ● 下水管を簡単に止水 呼び径 最大許容 ● フットポンプ・コンプレッサー等を使用しタイプ 使用管径 注入空気圧 収縮時径 収縮時長さ(mm) 重量(kg) 備考(mm) (MPa) (mm) (mm) 背圧(MPa) 空気を注入するのみ ショート ● 管径 70mm～ 2400mmまで対応 タイプ 75～300 71～305 0.25 70～274 120～380 0.25～9.25 0.10～0.18 ● 用途別に多彩なラインナップ ● 試験器具等オプション品も充実 ロング タイプ 70～2400 70～2400 0.1～0.25 68～960 350～4000 0.6～313.7 0.03～0.18 大容量 タイプ 150～1200 150～1200 0.15 142～570 710～1550 4.1～71.0 0.04～0.09 製品紹介動画を公開中！ QRコードから止水ボール Y字管 動画をご覧いただけます。 タイプ 50～150 50～150 0.25 40～100 550～810 0.7～2.6 0.14～0.18 各種仕様については、ホーシンホームページ又は、管路維持用品カタログにてご確認いただけます。 製品詳細、オプション品は裏面へ

使用方法 コンプレッサーで使用 （使用目安：止水ボールの呼び径 300-525以上のサイズ） ショートタイプ/Y字管タイプ コンプレッサー接続及び 止水ボール空気排気口 エエアアーー抜抜きき キキャャッッププ 圧力計 A 注入金具（米式バルブ） バルブ 空気注入ホース取付ネジ径： 8V1 C ロングタイプ/大流量タイプ ユニバーサルスイベルソケット B フットポンプで使用 特殊プラグ （使用目安：止水ボールの呼び径 300-525未満のサイズ） 注入金具（特殊ソケット） オプション品 空気注入ホース 圧力計付 延長ホース（5m/10m） 延長ホース大口径用（10m） 気密試験器具　WSATA （5m/10m） 管内の気密性試験器具です。パソコンで測定結果を閲覧したり CSVデータとして管理できます。 止水ボールに空気を 注入する為に使用します。 空気注入ホースに取り付けて使用する延長用ホースです。 空気注入ホース フットポンプ 大口径用（10m） 空気注入ホースに接続して 標準の空気注入ホースより空気注 空気を入れるポンプです。 入速度や排気性能に優れています。 ※コンプレッサーをご使用の場合は、 お客様でご用意ください。 接続ホース リークテスター 空気注入ホース 圧力計付 保護カバー 350-600以下の （排気機能付） サイズ用 500-1000以上の 止水ボールサイズ用 止水ボール （バイパス付）（バイパス無） 空気注入ホースに 通常の空気注入ホースの機能に加え 取り付けて使用する 空気注入用プラグ 止水ボール内の空気を排気する 延長用ホースです。 機能がついています。 ※止水ボールの許容背圧値以下でご使用ください。　 施工事例 注意事項 ・自然流下の下水管・排水管の止水としてご使用ください。 ・一時的な止水にのみご使用ください。 ・化学薬品、石油製品等の液体類やガス類、圧力管には使用できません。 ・管の外、突起物等の障害物の近く、接合部（取付管口）部分には使用しないでください。 ・仕様および外観は改良のため予告なく変更することがありますので、あらかじめご了承ください。 200827(Ver.1.00)
