上下水道管・管芯・管底測定器 カンシンクンジュニアⅠ/Ⅱ

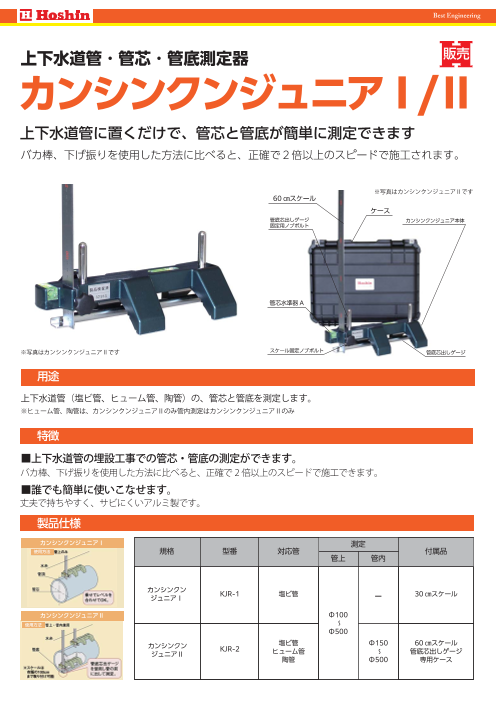

Best Engineering 上下水道管・管芯・管底測定器 カンシンクンジュニアⅠ/Ⅱ 上下水道管に置くだけで、管芯と管底が簡単に測定できます バカ棒、下げ振りを使用した方法に比べると、正確で２倍以上のスピードで施工されます。 ※写真はカンシンクンジュニアⅡです 60㎝スケール ケース 管底芯出しゲージ カンシンクンジュニア本体 固定用ノブボルト 管芯水準器A ※写真はカンシンクンジュニアⅡです スケール固定ノブボルト 管底芯出しゲージ 用途 上下水道管（塩ビ管、ヒューム管、陶管）の、管芯と管底を測定します。 ※ヒューム管、陶管は、カンシンクンジュニアⅡのみ管内測定はカンシンクンジュニアⅡのみ 特徴 ■上下水道管の埋設工事での管芯・管底の測定ができます。 バカ棒、下げ振りを使用した方法に比べると、正確で2倍以上のスピードで施工できます。 ■誰でも簡単に使いこなせます。 丈夫で持ちやすく、サビにくいアルミ製です。 製品仕様 カンシンクンジュニアⅠ 測定 使用方法 規格 型番 対応管 付属品 管上 管内 カンシンクン ジュニアⅠ KJR-1 塩ビ管 - 30㎝スケール カンシンクンジュニアⅡ Φ100 使用方法 〜 Φ500 カンシンクン 塩ビ管 Φ150 60㎝スケール KJR-2 ジュニアⅡ ヒューム管 〜 管底芯出しゲージ 陶管 Φ500 専用ケース

カンシンクンジュニアⅠ　使用方法　[管上設置のみ] 管芯・管底の合わせ方 [ 図 1 参照 ] 図1 センターライン 管芯水準器A 1. パイプの上にカンシンクンジュニアⅠを乗せ、管芯水準器Aを水平になる 　様に調節すれば、図1の様に菅芯・管底がセンターラインに合います。 2. スケールを管頂にあて固定すれば、管頂よりの寸法を読み取ることができます。 管頂 図2 管芯 通り芯の合わせ方 [ 図 2 参照 ] 30㎝スケール 菅底 水糸 水糸にて合わす場合 菅芯水準器A センターライン 　1. 上記の方法で管芯を合わせます。 　2. カンシンクンジュニアⅠのセンターライン側のスケールに水糸をあてます。 水 糸 トランシットにて合わす場合 か ら 　1. 同様に管芯を合わせます。 管 底 　2. トランシットにてカンシンクンジュニアⅠのスケールを視準します。 ま 逆匂配防止 で 水準器B の 寸 法 管の逆匂配の確認 [ 図 2 参照 ] 管底 スケール固定ノブボルト 逆匂配防止水準器Bにて、管の逆匂配の確認ができます。 図3 水準器A 水準器B マンホール底盤の水平合わせ [ 図 3 参照 ] マンホール底盤 マンホール底盤の上に置き、水準器A・Bを水平になる様に調整します。 カンシンクンジュニアⅡ　使用方法　[管上・管内設置兼用] 管芯・管底の合わせ方 ◆ 管芯水準器 Aを水平になる様調整すれば、センターライン上に合います。 管内にて使用する場合（おもに陶管、ヒューム管） 1. 管底芯出しゲージ及びスケールを仮止めし、管内に設置します。 60㎝スケール 2. 管芯水準器Aを合わせ、管底に管底芯出しゲージをあて固定します。 裏面は検査写真 水糸 3. スケールを管底芯出しゲージにあて固定すれば管底よりの寸法を 撮影用紅白 　読み取ることができます。 スケール 管上にて使用する場合（塩ビ菅） 管芯水準器Aを合わせ、スケールを管頂にあて固定すれば、 管頂よりの寸法を読み取ることができます。この時、管底芯出 しゲージは使用しません。 水 糸 か ら 管 通り芯の合わせ方 管の逆匂配の確認 底 ま で 逆匂配防止水準器B の ※管内設置した場合 マンホール底盤の水平合わせ は 寸 　使用できません。 法 カンシンクンジュニアⅠと同様の方法で行います。 管底芯出しゲージ 管底 ※管内設置の場合のみ使用します。 ※但し、管内設置した場合は、管の逆匂配の確認は行えません。 管芯水準器A センターライン ・仕様および外観は改良のため予告なく変更することがありますので、あらかじめご了承ください。 土木・建築工事の省力化に貢献する <お問い合わせはこちらから> 本社 〒571-0017 大阪府門真市四宮 3-10-34 ホーくん https://hoshin.co.jp/ TEL.072-885-5433 FAX.072-884-3953 < 営業拠点 > 東京支店 / 東北支店 / 中部営業所 / 大阪営業所 / 広島営業所 / 九州支店 240517(Ver.1.00)
